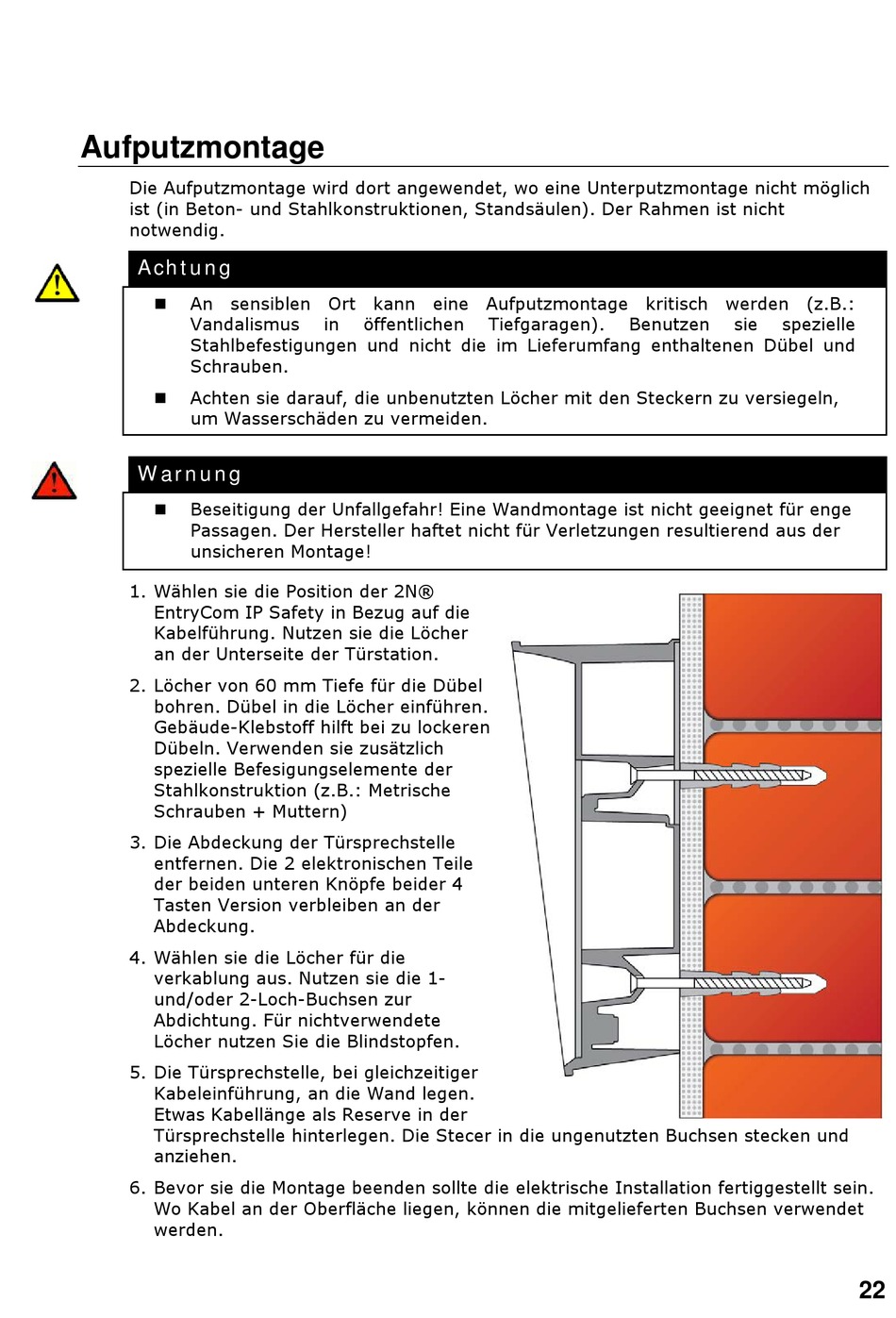

Aufputzmontage
Die Aufputzmontage wird dort angewendet, wo eine Unterputzmontage nicht möglich
ist (in Beton- und Stahlkonstruktionen, Standsäulen). Der Rahmen ist nicht
notwendig.
Achtung
An sensiblen Ort kann eine Aufputzmontage kritisch werden (z.B.:
Vandalismus
Stahlbefestigungen und nicht die im Lieferumfang enthaltenen Dübel und
Schrauben.
Achten sie darauf, die unbenutzten Löcher mit den Steckern zu versiegeln,
um Wasserschäden zu vermeiden.
Warnung
Beseitigung der Unfallgefahr! Eine Wandmontage ist nicht geeignet für enge
Passagen. Der Hersteller haftet nicht für Verletzungen resultierend aus der
unsicheren Montage!
1. Wählen sie die Position der 2N®
EntryCom IP Safety in Bezug auf die
Kabelführung. Nutzen sie die Löcher
an der Unterseite der Türstation.
2. Löcher von 60 mm Tiefe für die Dübel
bohren. Dübel in die Löcher einführen.
Gebäude-Klebstoff hilft bei zu lockeren
Dübeln. Verwenden sie zusätzlich
spezielle Befesigungselemente der
Stahlkonstruktion (z.B.: Metrische
Schrauben + Muttern)
3. Die Abdeckung der Türsprechstelle
entfernen. Die 2 elektronischen Teile
der beiden unteren Knöpfe beider 4
Tasten Version verbleiben an der
Abdeckung.
4. Wählen sie die Löcher für die
verkablung aus. Nutzen sie die 1-
und/oder 2-Loch-Buchsen zur
Abdichtung. Für nichtverwendete
Löcher nutzen Sie die Blindstopfen.
5. Die Türsprechstelle, bei gleichzeitiger
Kabeleinführung, an die Wand legen.
Etwas Kabellänge als Reserve in der
Türsprechstelle hinterlegen. Die Stecer in die ungenutzten Buchsen stecken und
anziehen.
6. Bevor sie die Montage beenden sollte die elektrische Installation fertiggestellt sein.
Wo Kabel an der Oberfläche liegen, können die mitgelieferten Buchsen verwendet
werden.
in
öffentlichen
Tiefgaragen).
Benutzen
sie
spezielle
22
