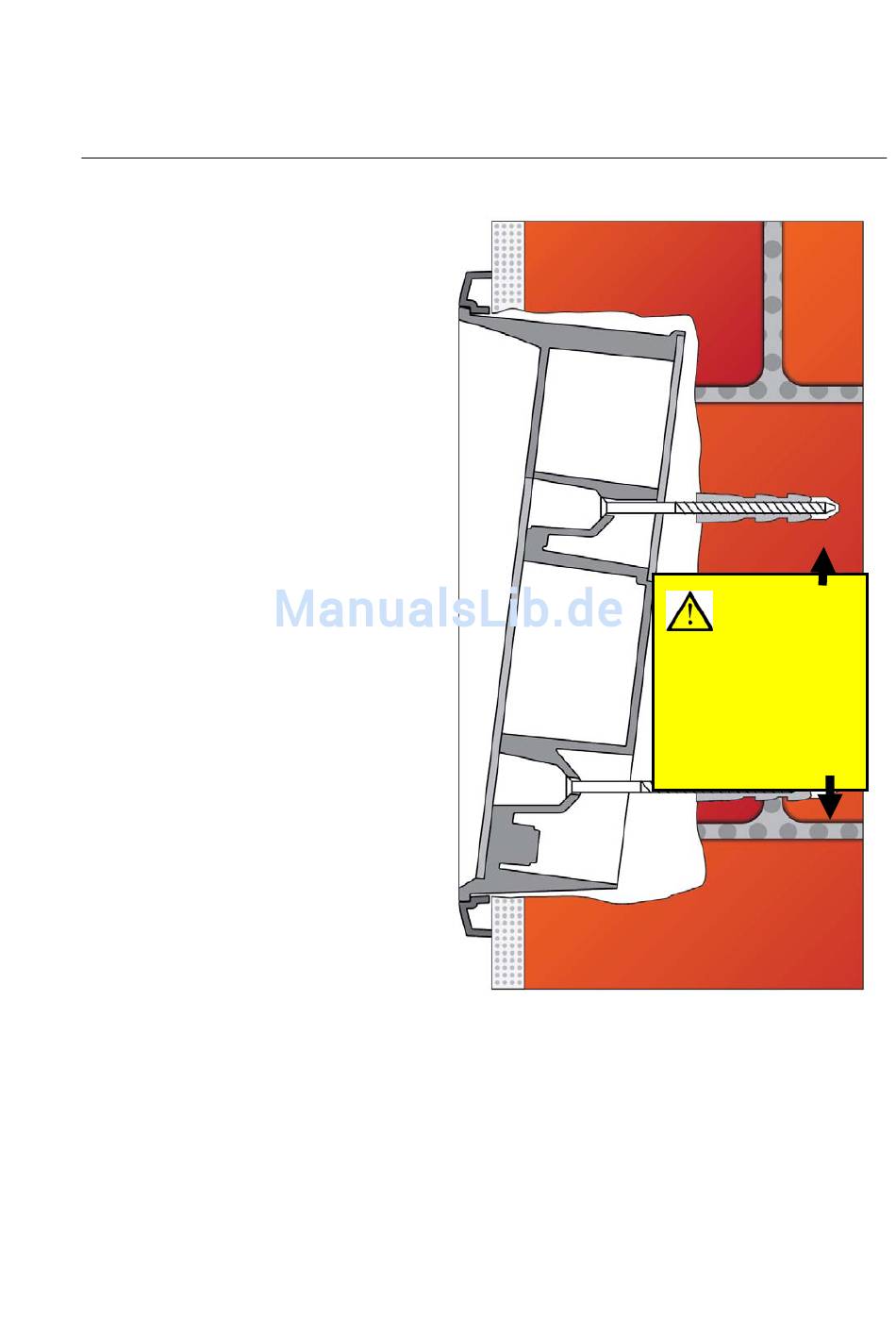

Unterputzmontage – Klassischer Ziegel
Bei der Nutzung des Unterputzgehäuses sind die Hinweise auf der Montageanleitung in
der Box zu beachten. Wird kein Unterputzgehäuse eingebaut, nutzen sie die
nachfolgenden Montagehinweise:
1. Mit der Montageschablone eine
Aussparung in die Wand
bringen. Alle Kabel sind in das
Loch zu verlegen.
2. Rahmen und Türsprechstelle
zusammenfügen und in die
Aussparung stellen, um sicher
zu stellen, dass das Loch groß
genug ist und die Kanten der
Aussparung vom Rahmen
überdeckt werden.
3. Positionieren sie die Dübel in
den Bohrlöchern. Bei lockeren
Dübeln sollte Gebäudkleber in
den Bohrlöchern verwendet
werden.
4. Die Abdeckung der
Türsprechstelle entfernen. Die 2
elektronischen Teile der beiden
unteren Knöpfe beider 4 Tasten
Version verbleiben an der
Abdeckung.
5. Wählen sie die Löcher für die
Kabel.Legen Sie die
Blindstopfen in die anderen
Löcher.Benutzen sie die 1-
und/oder 2-Loch-Buchsen oder
ein anderes geeignetes
Dichtungsmaterial, um das
Eindringen von Insekten und
Wasser zu verhindern. Die
kleinen Dichtungsbuchsen
können ebenso für die unteren
Löcher der Türsprechstelle
genutzt werden.
6. Rahmen auf Türsprechstelle setzen.
7. Die Türsprechstelle, bei gleichzeitiger Kabeleinführung, in die Aussparung legen.
Etwas Kabellänge als Reserve in der Türsprechstelle hinterlegen.
8. Die mitgelieferten Schrauben durch die seitlichen Bohrungen in die Dübel legen.
Schrauben anziehen. Damit kann die Lage der Türsprechstelle verfeinert werden.
9. Der Spalt zur Wand kann mit Silikon oder einem anderen Dichtungsmittel
geschlossen werden (Schutz der Wand vor Feuchtigkeit).
10. Bevor sie die Montage beenden sollte die elektrische Installation fertiggestellt
sein.
Dübellöcher
exakt bohren!
Ungenauigkeiten
können später nicht
korrigiert werden!
19
