Teil 3 Einsatz

Übersicht der Parameter und Übergabewerte
Übersicht

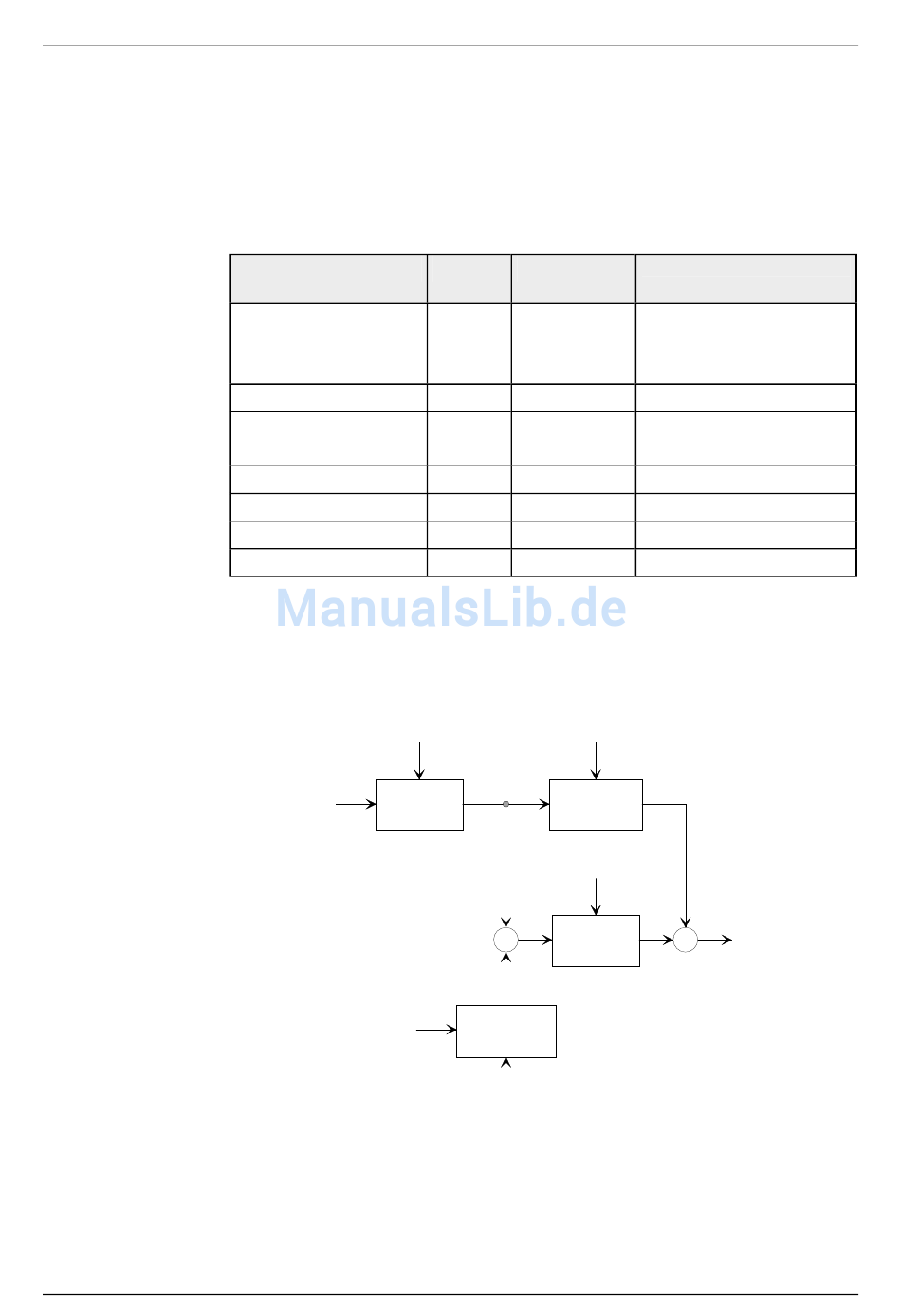

Blockdiagramm
3-2
In der nachfolgenden Tabelle sind alle Parameter und Übergabewerte
aufgeführt.
Wert
Zielposition
Sollposition
Istposition
Maximaldrehzahl
Beschleunigungszeit
Verzögerungszeit
P-Verstärkung
Vorsteuerungsfaktor
Geber-Strichzahl
Betriebszustand
Das Zusammenspiel der Parameter ist im Blockdiagramm dargestellt.
Maximaldrehzahl
Beschleunigungszeit
Verzögerungszeit
Rampen-
Zielposition
generator
Geber
(inkremetal)
Größe Einheit
32Bit 1
16Bit 1/min
16Bit 10ms
16Bit 0,1
16Bit 0,1
16Bit 1
16Bit bitcodiert
Vorsteuerungsfaktor
Sollposition
Vorsteuerung
P-Verstärkung
Regler
-
Geber-
auswertung
Geberinkremente
HB97D - FM - RD_254-1BA00 - Rev. 13/02
Handbuch VIPA System 200V
physikalischer
Wertebereich
32 Bit Integer
100 ... 6000 1/min
20ms ... 30s
0,0 ... 1000,0
0,0 ... 1,0
10 ... 10000
Solldrehzahl
(analog, +/- 10V)
