10.2.2 Ausgänge
Betriebsmeldung
Euro-Kassette
Steckplatz CN103
* CNB02 gibt im Fehlerfall eine Störmeldung aus.

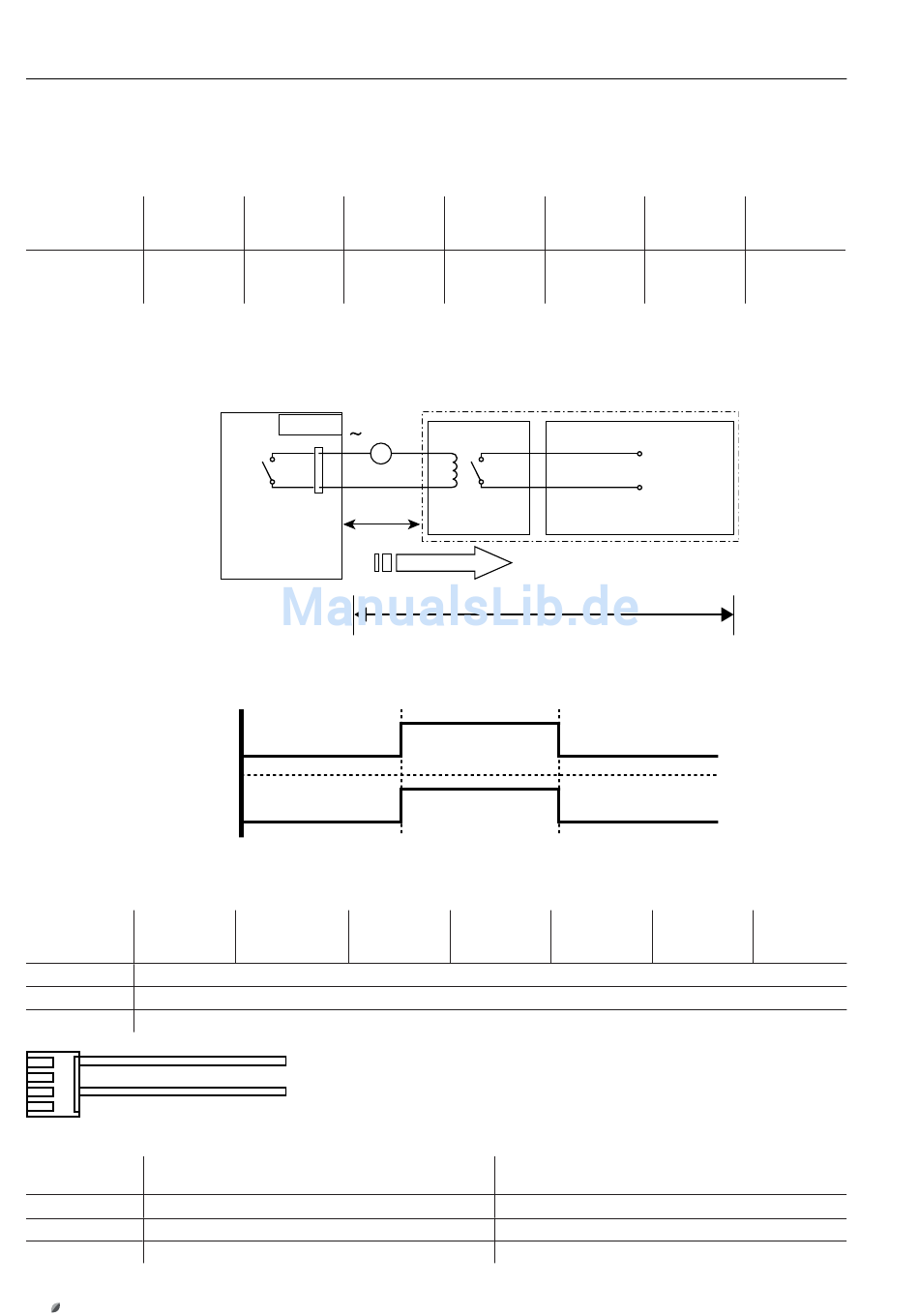

Beispiel Schaltplan:
*1 Bei kompakten Wandmodellen wird eine Kommunikationsbox benötigt.
*2 Die maximle Entfernung zwischen Steuerplatine und Schalter darf 10 m nicht überschreiten.
Betrieb
Inneneinheit
Stopp
EIN
Ausgangs-
signal
AUS
Zubehör Betriebsmeldung
Euro-Kassette
Zubehör
Bezeichnung
Artikelnummer
* Kommunikationsbox für Kompakt- und Designwandmodell
Zubehör
Bezeichnung
Artikelnummer
1) Für die Betriebsmeldung wird ein Netzteil DCV 12 benötigt; Art.-Nr.: 2553635
100
Zwischen-
Wandmodell
deckenmodell
kompakt
Slim
CN103 CNB01/
CNB02*
Steuerplatine
Inneneinheit *1
Stecker
12V DC
1
V
2
10m *2
1)
Zwischen-
Wandmodell
deckenmodell
kompakt*
Slim
Wandmodell
kompakt
Kommunikationsbox
UTY-XCBXZ2
2571823
Wandmodell
Wandmodell
Design
CN16 CNB01
Feldgeräte
Bsp.: Relais
Signal
bauseits
Wandmodell
Wandmodell
Design*
Ausgangsstecker (2-polig)
XHP-02V-1
2550242
Truhe/Decke Mini-Truhe
CN103
Bsp.: Anzeige
Relais
Spannungs-
versorgung
Truhe/Decke Mini-Truhe
Wandmodell
Design
Kommunikationsbox
UTY-TWBXF
2558798
CN20
