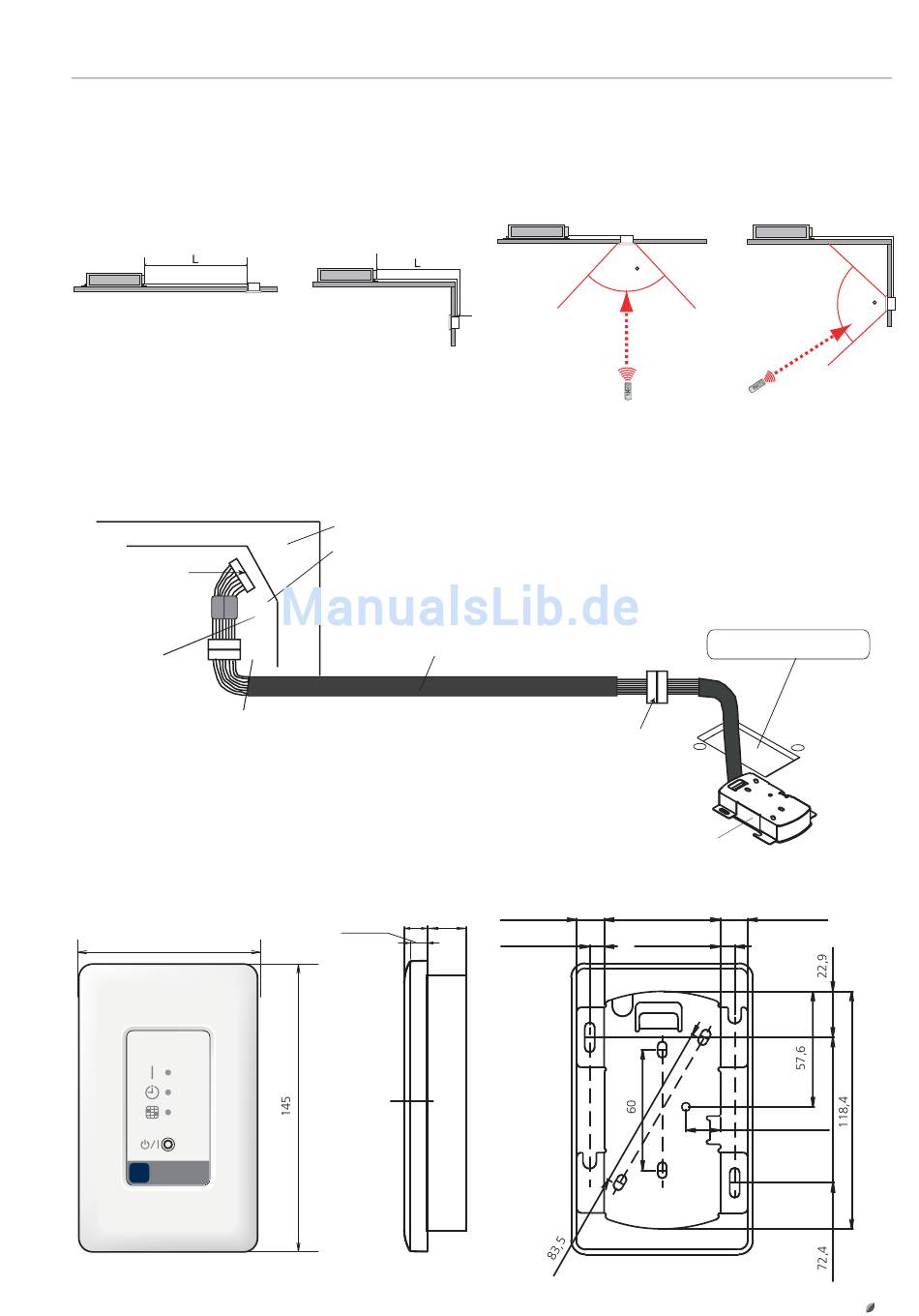

7.6 Infrarot-Empfänger UTY-LRHYM
(für Zwischendeckenmodelle Slim)
7.6.1 Systemdiagramm
Maximaler Abstand zur Inneneinheit
L Länge des Verbindungs-Kabels:
Verbindungs-Kabel A (Standard): 5 m
Verbidnungs-Kabel C (optional): 10 m
7.6.2 Verdrahtung
Verbunden mit
Steckplatz CN13 der
Steuerplatine
Verbindungs-Kabel B
(L = 0,15 m) (Standard)
Verbunden mit
Steckenverbindungs-Kabel
7.6.3 Abmessungen
90
Signalwinkel: 120°
Schaltkasten Inneneinheit
Steuerplatine
Verbindung-Kabel A (Standard): 5 m
Verbindung-Kabel C (optional): 10 m
11,5
18,5
8,5
120
5m
Steckenverbindung mit
Infrarot-Empfänger-Einheit
Infrarot-Empfänger-Einheit
13,6
57,4
7,2
7,2
120
5m
Öffnung: 60 mm x 120 mm
13,6
17
Einheit: mm
69
