Kältekreislauf Kältekreislauf mit zwei Inneneinheiten Kältekreislauf mit drei Inneneinheiten Kältekreislauf mit vier Inneneinheiten 10. Rohrauswahl – Mehrfachinstallation für Simultanbetrieb 10.1 Duo-Split – Leitungsdurchmesser und Leitungslänge 10.2 Triple-Split – Leitungsdurchmesser und Leitungslänge 10.3 Quadro-Split – Leitungsdurchmesser und Leitungslänge 11. Zusätzliche Befüllung 12.
Seite 4
15. Statische Pressung 16. Gruppen-Steuerung adressieren 16.1 Gruppensteuerung innerhalb der Simultan Multi XL 16.2 Gruppensteuerung verschiedener Kältekreisläufe 17. DIP-Schalter (nur Kabel-Fernbedienung) 18. Sendefrequenz der Infrarot-Fernbedienung einstellen 19. Funktionsparameter einstellen 19.1 Über Infrarot-Fernbedienung 19.2 Über Kabel-Fernbedienung 19.3 Übersicht der Funktionsparameter 19.4 Funktionswechsel über Raumtemperatursensor einstellen (nur Kabel-Fernbedienung) 20.
Warnung 1.6 Typenschild Symbol für eine Gefährdung: • Risiko von Sachschäden Jedes Fujitsu Klimagerät ist mit einem Typenschild versehen, • Risiko von Schäden für die Umwelt auf welchem die wichtigsten Geräteinformationen vermerkt sind. Sämtliche elektrische Daten, die nicht auf dem...
2. Sicherheit 2.2 Bestimmungsgemäßer Gebrauch 2.1 Sicherheits- und Warnhinweise Fujitsu Klimageräte sind nach dem Stand der Technik und anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer oder Beachten Sie bei der Montage und Bedienung die nicht bestimmungsgemäßer Verwendung Gefahr für allgemeinen Sicherheitshinweise und Warnhinweise, die Leib und Leben des Fachhandwerkers oder Dritter bzw.
• Führen Sie eine Druckprüfung nur mit getrocknetem 2.3.4 Transport Stickstoff durch. Tragen Sie das Fujitsu Klimagerät vorsichtig, indem Sie sie an • Evakuieren Sie die angeschlossen Rohrleitungen auf den vorgegebenen Griffen, an der linken und rechten Seite 27 mbar und weitere 30 Minuten.
Die korrekte Entsorgung dieses Produktes verhindert 2.3.10 Betrieb mit einem Notstromaggregat mögliche negative Auswirkungen auf die menschliche Die Fujitsu Klimageräte werden bei der Installation an Gesundheit und auf die Umwelt, die durch eine das Stromnetz angeschlossen. Bei einem Ausfall der unsachgemäße Handhabung des Mülls sonst entstehen...
(*2) Applicable when the rated cooling capacity of the connected outdoor unit is below 12 kW. RoHS 2011/65/EU • EN 50581:2012 Technical fi le compiled by FUJITSU GENERAL (EURO) GmbH Werftstraße 20, D-40549 Düsseldorf, F. R. Germany Place of issue Japan Date of issue 1. October. 2016...
Seite 10
[2016/2281] • EN 14511-3:2013 • EN 14825:2016 RoHS 2011/65/EU • EN 50581:2012 Technical fi le compiled by FUJITSU GENERAL (EURO) GmbH Fritz-Vomfelde-Straße 26-32, 40547 Düsseldorf, Germany Place of issue Japan Date of issue 31. August. 2018 Declaration reference FUJITSU GENERAL LIMITED...
Seite 11
(*2) Applicable when the rated cooling capacity of the connected outdoor unit is below 12 kW. RoHS 2011/65/EU • EN 50581:2012 Technical fi le compiled by FUJITSU GENERAL (EURO) GmbH Werftstraße 20, D-40549 Düsseldorf, F. R. Germany Place of issue Japan Date of issue 1. October. 2016...
Seite 12
[206/2012] • EN 14511-2:2013 [2016/2281] • EN 14511-3:2013 • EN 14825:2016 RoHS 2011/65/EU • EN 50581:2012 FUJITSU GENERAL (EURO) GmbH Fritz-Vomfelde-Straße 26-32, 40547 Düsseldorf, Germany Place of issue Japan Date of issue 31. August. 2018 Declaration reference FUJITSU GENERAL LIMITED...
Seite 13
(*2) Applicable when the rated cooling capacity of the connected outdoor unit is below 12 kW. RoHS 2011/65/EU • EN 50581:2012 Technical fi le compiled by FUJITSU GENERAL (EURO) GmbH Werftstraße 20, D-40549 Düsseldorf, F. R. Germany Place of issue Japan Date of issue 1. October. 2016...
Seite 14
(*1) Refer to [II] Fan model number. 125 W and 500 kW] RoHS 2011/65/EU • EN 50581:2012 Technical fi le compiled by FUJITSU GENERAL (EURO) GmbH Werftstraße 20, D-40549 Düsseldorf, F. R. Germany Place of issue Japan Date of issue 1. October. 2016...
Seite 15
TÜV Rheinland Industry Service GmbH, Am Grauen Stein, D-51101 Cologne, Germany 0035 Manufacturing plants FUJITSU GENERAL CENTRAL AIR CONDITIONER (Wuxi) Co., Ltd. No.10 Lijiang Road, New District Wuxi, Jiangsu, 214028 China FUJITSU GENERAL (EURO) GmbH Werftstraße 20, D-40549 Düsseldorf, F. R. Germany...
7. Mindestabstände zu Hindernissen Euro-Kassettenmodelle AUYG 18LVLB / AUYG 22-24LVLA Decke 262 oder mehr 1.000 oder mehr 1.000 oder mehr 1.800 oder mehr Hindernis Boden Kassettenmodelle AUYG 30-36LRLE / AUYG 45LRLA Decke 256 oder mehr 1.500 oder mehr 3.000 oder mehr Hindernis Boden Einheit: mm...
Seite 36
Truhen- Deckenmodelle ABYG 18LVTB / ABYG 22-24LVTA Links Rechts oder mehr oder mehr Decke Links Inneneinheit Rechts oder mehr oder mehr Decke oder mehr Hindernis Boden Einheit: mm...
Seite 37
Deckenmodelle ABYG 30-36LRTE / ABYG 45LRTA Inneneinheit 80 oder mehr 150 oder mehr Decke 10 oder mehr Hindernis Boden Decke Inneneinheit Decke 80 oder mehr 150 oder mehr 10 oder mehr Hindernis Boden Einheit: mm...
Seite 38
Slim-Zwischendeckenmodelle ARYG 18LLTB 300 oder mehr Decke 20 oder mehr Links Rechts 20 oder mehr Decke Servicezugang oder mehr oder mehr Boden oder weniger oder weniger Zuluft oder mehr oder mehr Boden Boden oder mehr oder mehr oder mehr oder mehr Duct Rechts Links...
Seite 39
Silent-Zwischendeckenmodelle ARYG 22-24LMLA 300 oder mehr Decke 20 oder mehr Links Rechts 20 oder mehr Servicezugang Decke oder mehr oder mehr Boden 2.500 oder mehr (ohne Decke) oder mehr oder mehr Boden Einheit: mm...

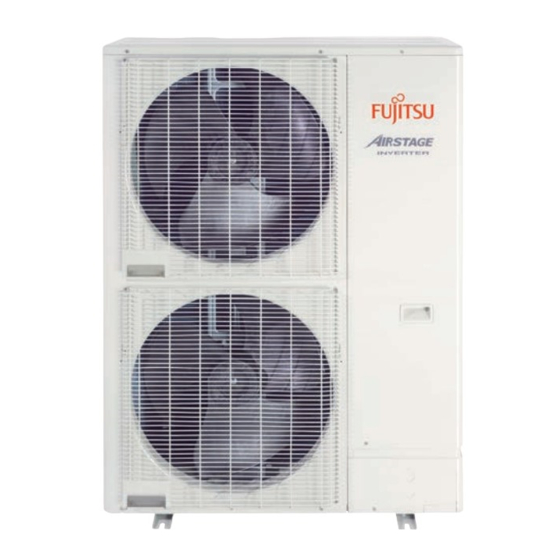

Montage einer Außeneinheit AOYG 72-90LRLA Hindernis hinter der Außeneinheit Hindernis um Außeneinheit Hindernis vor der Außeneinheit Hindernis vor und hinter der Außeneinheit 1000 1000 Hindernis hinter und über der Außeneinheit Hindernis um und oben der Außeneinheit 1000 1500 Max. 500 Max.
Montage mehrerer Außeneinheiten AOYG 72-90LRLA Hindernis hinter den Außeneinheiten Hindernis vor den Außeneinheiten Hindernis vor und hinter den Außeneinheiten 1500 1500 Hindernis hinter und über den Außeneinheiten 1500 1500 Max. 300 Einzelner Außeneinheiten hintereinander Parallele Montage der Außeneinheiten hintereinander 2000 3000 1000 1500...
8.5 Slim-Zwischendeckenmodelle ARYG 18LLTB / AOYG 72-90LRLA Elektrische Verbindungsleitung min. 3 x 0,33² (10 m beiliegend) Inneneinheit Inneneinheit Kabel-Fernbedienung Elektrische Verbindungsleitung min. 3 x 1,5² Kältemittelleitungen Elektrische Verbindungsleitung min. 4 x 1,5² Spannungsversorgung 400 V/50 Hz/3 Ph N Maximale Leistungsaufnahme 8,3/9,6 kW Empfohlene Absicherung 3 x 20/25 A träge/C Außeneinheit...
8.6 Silent-Zwischendeckenmodelle ARYG 22-45LMLA / AOYG 72-90LRLA Elektrische Verbindungsleitung min. 3 x 0,33² (10 m beiliegend) Inneneinheit Inneneinheit Kabel-Fernbedienung Elektrische Verbindungsleitung min. 3 x 1,5² Kältemittelleitungen Elektrische Verbindungsleitung min. 4 x 1,5² Spannungsversorgung 400 V/50 Hz/3 Ph N Maximale Leistungsaufnahme 8,3/9,6 kW Empfohlene Absicherung 3 x 20/25 A träge/C Außeneinheit...
10. Rohrauswahl – Mehrfachinstallation für 10.2 Triple-Split – Leitungsdurchmesser und Simultanbetrieb Leitungslänge Hinweis Die Inneneinheiten müssen für den Simultanbetrieb in einem Raum installiert sein. Nach der Verzweigung sollten die Rohre die gleiche Länge haben, um die beste Leistung zu erreichen. 10.1 Duo-Split –...
12.9 Externe Kontakte Inneneinheit • Wenn Betrieb/Stopp-Funktion konfiguriert wird 12.9.1 Eingänge Kontakt Betrieb Inneneinheit Alle Modelle Stopp Steckplatz CN102 • Wenn Zwangsstopp-Funktion konfiguriert wird 1. Das Klimagerät kann aufgrund von Voreinstellungen ferneingeschaltet werden. 2. Betrieb/Stopp oder Zwangsstopp können über Funktionseinstellungen der Inneneinheit konfiguriert Kontakt werden.
Seite 62
12.9.2 Ausgänge Betriebsmeldung Frischluft Alle Modelle Euro-Kassettenmodelle und Zwischendeckenmodelle Steckplatz CN103 Steckplatz Hiermit kann eine Betriebsmeldung der Inneneinheit In Abhängigkeit des Lüftermotors der Inneneinheit kann generiert werden. eine Meldung generiert werden. Beispiel Schaltplan: Beispiel Schaltplan: Steuerplatine Inneneinheit Feldgeräte Steuerplatine Inneneinheit Feldgeräte Stecker Bsp.: Relais...
Elektroheizung Aufbau Komponenten Zwischendeckenmodelle Steckplatz CN10 Achtung Positionieren Sie bitte die externe Heizung zwischen der Inneneinheit und dem Ausblas. In Abhängigkeit des Heizbetriebes und des Lüftermotors und des Verdichters wird eine Mel- dung ausgegeben, um ein externes Heizregister hinter der Inneneinheit zu schalten. Bitte achten Sie darauf, Steuerung Verzögerung eines Lüfters zu nutzen.
12.10 Externe Kontakte Außeneinheit LED-Anzeige der Außeneinheit: LED-Anzeige DIP- und SW-Schalter der Außeneinheiten Verletzungsgefahr Berühren Sie niemals elektrische Teile. Sonst besteht Ver- letzungsgefahr durch elektrischen Schlag. Hinweis SW107 SW109 SW110 SW108 SW112 Wenn die Kühlmittelbefüllung beendet ist, öffnen Sie das Ventil bevor Sie die lokalen Einstellungen ausführen. Anzeigelampe Funktions- oder Betriebsart Ansonsten können Verdichterschäden auftreten.
Einstellungen „Geräuscharmer Modus“ 5. Drücken Sie [SELECT]-Taste (SW108) und die LED- Die Außeneinheit kann alternativ zur Standardeinstellung Anzeige erscheint wie unten dargestellt. auch mit niedrigerem Geräuschpegel im „Geräuscharmen Stufe 1 Modus“ betrieben werden, wenn die folgenden Einstel- lungen vorgenommen werden. power pump low noise...
Seite 66
Einstellungen „Lastabwurf“ 5. Drücken Sie [SELECT]-Taste (SW108) und die LED- Die Außeneinheit kann alternativ zur Standardeinstellung Anzeige erscheint wie unten dargestellt. auch mit niedrigerem Stromverbrauch „Lastabwurf“ betrieben werden, wenn unten angezeigte Einstellungen power low noise peak cut pump vorgenommen werden. error down mode...
Seite 67
12.10.1 Eingänge Lastabwurf Die Ein-/Aus-Steuerung des „Geräuscharmen Modus“ Außeneinheit sowie der „Lastabwurf“ können über ein externes Signal Steckplatz CN132 geregelt werden. Geräuscharmer Modus • Reduziert die maximale Stromaufnahme nach DIP-Schaltereinstellungen. Außeneinheit • Leistung wird entsprechend den Einstellungen abfallen. Steckplatz CN131 •...
Seite 68
12.10.2 Ausgänge Betriebsstatus Verdichter Fehlerausgabe Außeneinheit Steckplatz CN137 Außeneinheit • Der Betriebsstatus des Verdichters kann ausgegeben Steckplatz CN136 werden. • Fehlersignal kann extern ausgelesen werden. Beispiel Schaltplan: Beispiel Schaltplan: Steuerplatine Außeneinheit Feldgeräte Steuerplatine Außeneinheit Feldgeräte Stecker Stecker 12 V DC 12 V DC weiss schwarz...
16. Gruppen-Steuerung adressieren Adresse DIP-SW 1 DIP-SW 2 DIP-SW 3 DIP-SW 4 Inneneinheit Lassen Sie Installations-, Wartungs- oder Reparaturarbeiten nur von qualifiziertem Fachpersonal durchführen. Achtung Gerät ausschalten und die Stromzufuhr unterbrechen. Sonst besteht Verletzungsgefahr durch elektrischen Schlag. Hinweis Berühren Sie keine anderen Teile der Platine, während Sie die DIP-Einstellungen vornehmen.
17. DIP-Schalter (nur Kabel-Fernbedienung) 18. Sendefrequenz der Infrarot- Fernbedienung einstellen Die DIP-Schalter sind an der Rückseite des Bedienteils der Kabel-Fernbedienung. Einstellung der Infrarot-Fernbedienungen auf die Sendefrequenz 1. Die „MODE“-Taste für 5 Sekunden gedrückt halten, um inden Modus zur Änderung der Sendefrequenz zu gelangen.
19. Funktionsparameter einstellen Wenn Sie die Funktionsnummer korrigieren wollen: Die „FAN“-Taste erneut drücken, um zur Auswahl der Funktionsnummer zurückzukehren. 19.1 Über Infrarot-Fernbedienung 6. Die „SET TEMP.“-Tasten drücken, um den Einstell- wert zu bestimmen. Mit der „MODE“-Taste die linke Hinweis oder rechte Ziffer auswählen. 7.
19.2 Über Kabel-Fernbedienung 4. Die „SET TEMP.“-Tasten gleichzeitig drücken, um den Einstellwert zu bestimmen. Während der Bestimmung blinkt der Einstellwert im Display. Durch folgendes Verfahren werden die Funktions- parameter der Inneneinheit entsprechend der Installationsumgebung geändert. Hinweis SU MO TU WE TH FR SA Falsche Einstellungen können zu Fehlfunktionen der Inneneinheit führen.
19.3 Übersicht der Funktionsparameter Einstellung Raumtemperaturkorrektur Kühlen Abhängig von der Installationsumgebung ist es möglich, dass der Raumtemperatursensor entsprechend der nach- Kältekreislauf-Einstellung bei Gruppensteuerung stehenden Tabelle korrigiert werden muss. von mehreren Außeneinheiten (Werkseinstellung: 00) Beschreibung Funktionsnummer Einstellwert Beschreibung Funktionsnummer Einstellwert Kältekreislauf 1~16 00~15 Normal Einstellung Filteralarm...
19.4 Funktionswechsel über Raumtemperatur- 3. Drücken Sie erneut mindestens 5 Sekunden auf die „Thermo-Sensor“-Taste. sensor einstellen (nur Kabel-Fernbedienung) Die Funktion ist gegen unsachgemäßes Umschalten Um diese Einstellung vornehmen zu können, muss erst der gesperrt. Funktionsparameter 42 „Funktionswechsel über Raumtem- peratursensor“ (Seite 102-103) geändert werden. Messung der Raumtemperatur an der Inneneinheit Inneneinheit (Werkseinstellung)
20. Testbetrieb 20.2 Testbetrieb an der Inneneinheit starten 20.1 Prüfpunkte Inneneinheit Hinweis Berühren Sie keine anderen Teile der Platine, während • Funktioniert die Fernbedienung? Sie die DIP-Einstellungen vornehmen. Sonst kann es zu Beschädigungen an der Platine kommen. • Leuchten die LEDs normal? •...
20.3 Prüfpunkte Außeneinheit 3. Drücken Sie die SELECT-Taste, LED für Testbetrieb zeigt abwechselnd - durch Blinken - den Kühl- oder Heizbetrieb an. Achtung Testbetrieb Kühlen Vor Einschalten der Anlage, zum Schutz des Verdichters, Spannungsversorgung 6 Stunden anliegen lassen. power pump low noise peak cut error...
21. Schutzfunktionen Schutzform AOYG 72LRLA AOYG 90LRLA Sicherung (Hauptplatine Außeneinheit) 250 V 10 A Sicherung (Filterplatine Außeneinheit) 500 V 3 x 45 A Aus: 115 /+/-15 k Temperaturschutz Außeneinheit Ein: 70 °C Temperaturschutz über Hauptplatine Aus: 130 °C (Verdichtertemperatur) Ein: 80 °C Verdichterschutz Temperaturschutz über Hauptplatine Aus: 115 °C...
23. Fehlerdiagnose Wenn ein Fehler auftritt, wird dieser Fehler mit „Er“ angezeigt. 23.1 Diagnose an den LEDs der Adresse der angeschlossenen Inneneinheit Inneneinheit und Kabel-Fernbedienung Fehlermeldung Economy-Lampe TIMER-Lampe OPERATION-Lampe (grün) (orange) (grün) SU MO TU WE TH FR SA MANUAL AUTO-Taste Fehlermeldung OPERATION- Fehlerbeschreibung...
23.2 Diagnose LED an der Außeneinheit Anzeige bei Fehler pump power low noise peak cut error down mode (L2) (L3) (L4) (L5) (L6) (L1) blinkt sehr schnell Prüfen, ob die Error-LED schnell blinkt, dann kurz die Enter- Taste drücken.
