Verdichterbetrieb
Das Klimagerät kann eine Verdichter-Betriesmeldung ausgeben.

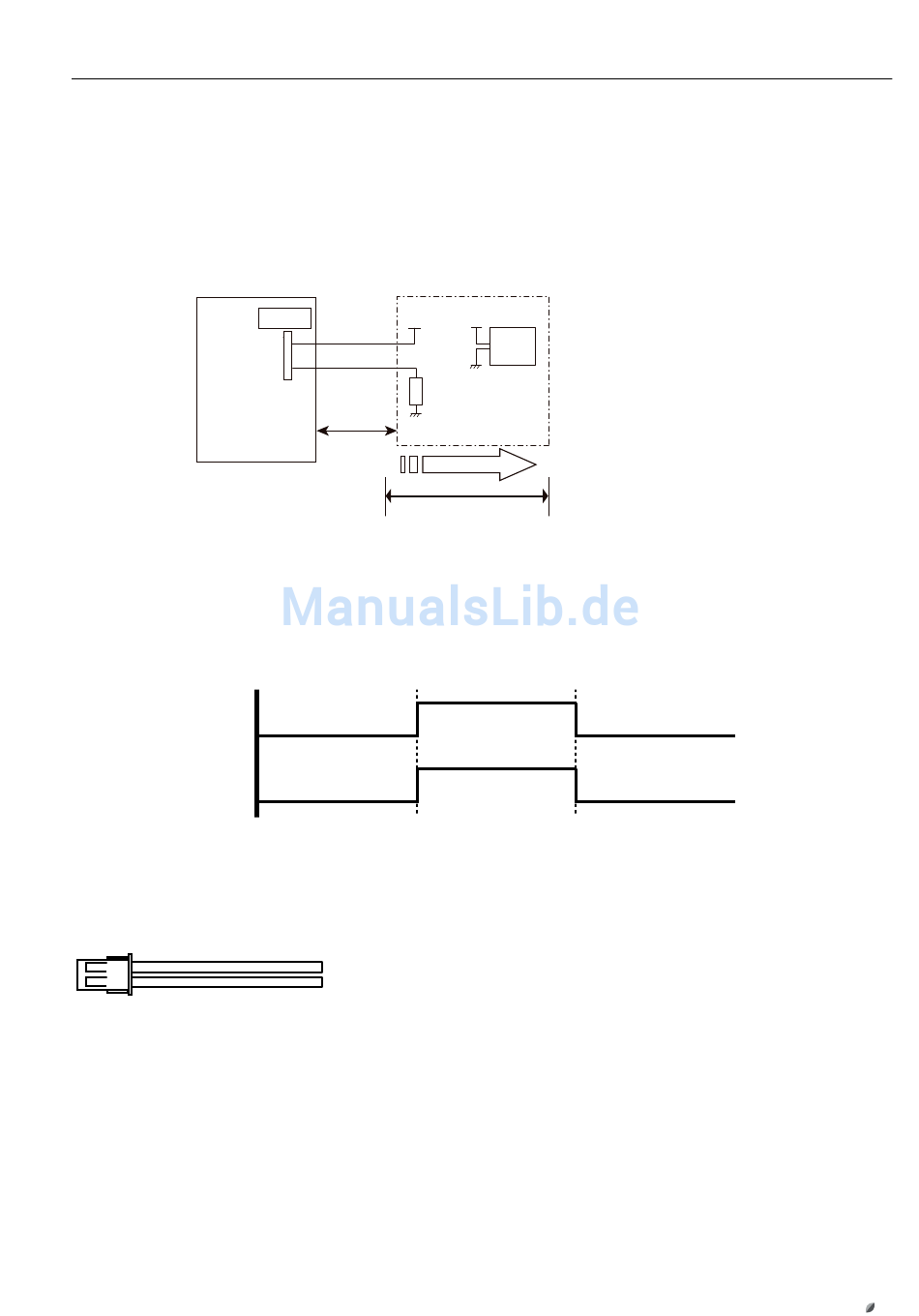

Beispiel Schaltplan:
Steuerplatine
Außeneinheit
Nutzen Sie den Steckkontakt CN952.
* Der Abstand zwischen Steuerplatine und dem Feldgerät darf 10 m nicht überschreiten.
Betrieb
Verdichter
Stopp
EIN
Ausgangs-
signal
AUS
Zubehör (optional):
• Steckkontakt (2-polig) XAP-02V-1; Art.-Nr.: 2550252
• Netzteil DCV 12; Art.-Nr.: 2553635
Stecker
Vcc
+
1
2
+
Last
-
*10 m
bauseits
Feldgerät
Vcc
Spannungs-
versorgung
1) Spannungsversorgung
● Spannung: DC 24 V oder weniger
2) Last
● DC 500 mA oder weniger
Signal
95
