Prüfpunkt
2.2 • Durch erneutes langes Drücken
Prüfung der "Check"-Taste (für mehr als 3
ange- Sekunden) beginnt die Kältemit-
schlos- telleitungsprüfung (Zuordnung an
sener Verteilereinheiten)
Inne- • Die Prüfung benötigt ca. 1 Stunde
neinhei- (Während dieser Zeit ist auf der
ten Anzeige der Außeneinheit "C.r. Un"
erkennbar.
• Die Prüfung ist abgeschlossen, wenn
"End" auf der Anzeige erkennbar ist.
Bsp.: Betriebsart: Heizen, 6 Innenein-
heiten
Installationstest
LED96 1
H: Heizen
C: Kühlen
Installationstest ist beendet.
Bitte führen Sie einen Testbetrieb
durch.
Installationstest • Wenn Sie vorzeitig den Installationstest beenden möchten Drücken Sie die "Mode/Exit"-Taste wenn "C.r. Un" angezeigt
stoppen wird.
• Sollte der Installationstest vorzeitig abgebrochen worden sein, kann es nicht in den Normalbetrieb wechseln.
Wiederholen Sie den Installationstest.
120

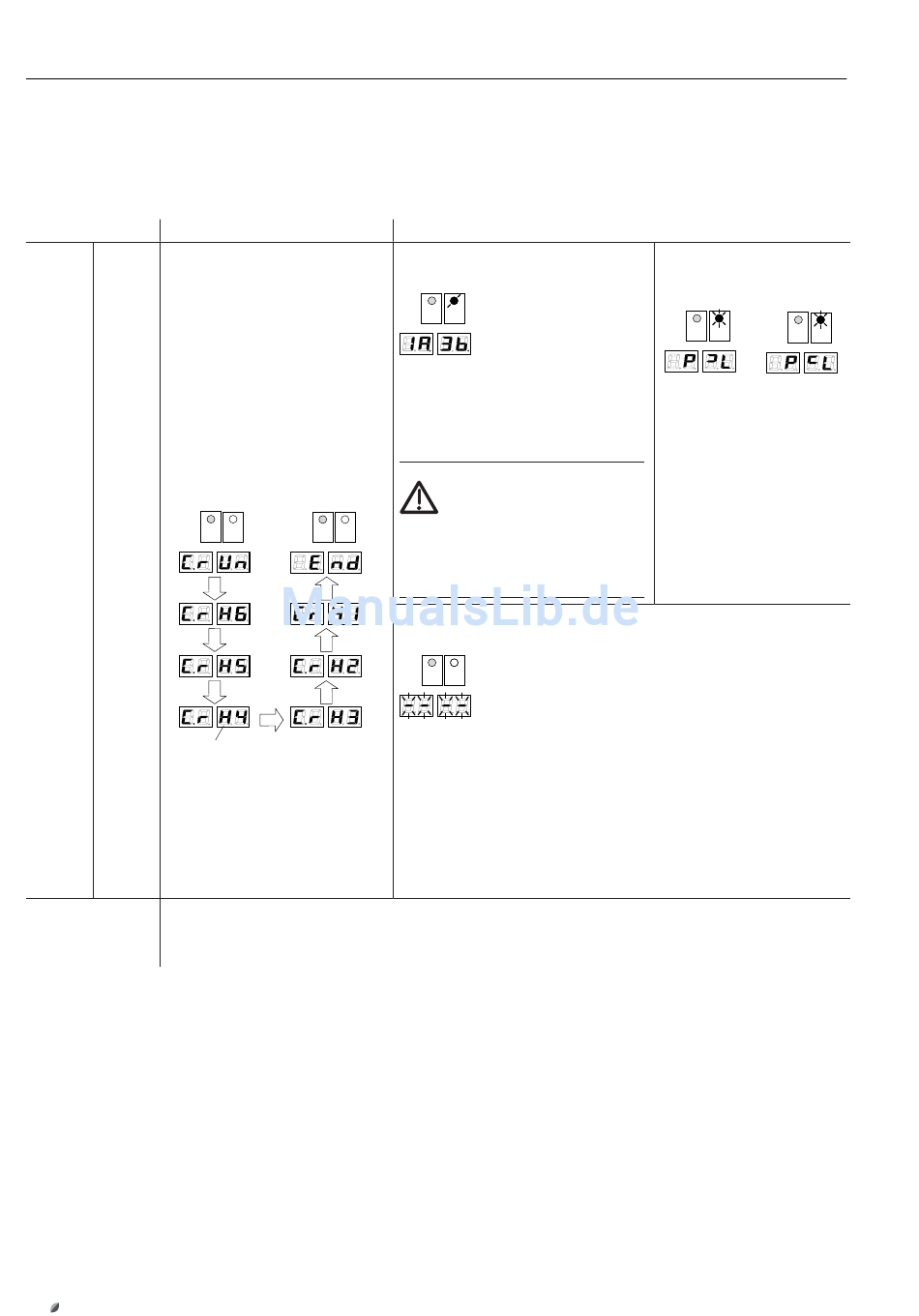

Prozedur
Start Installationstest
endet fehlerfrei
LED981 LED982 LED981 LED982
POWER ERROR POWER ERROR
MODE MODE
LED962 LED96 1 LED962
Wenn ein Fehler auftritt
Verdrahtungsfehler 1
Falschverdrahtung
LED981 LED982
POWER ERROR
MODE
LED961L ED962
[Erklärung der Anzeige]
Das Kabel am Terminal A von Verteilerein-
heit 1 (linke Hälfte der Anzeige) muss umge-
klemmt werden auf Terminal B der Verteile-
reinheit 3 (rechte Hälfte der Anzeige).
Achtung
Es werden alle Falschverdrahtungen nach-
einander angezeigt. Notieren Sie sich alle
bevor Sie die Spannung freischalten, um Sie
umzuverdrahten.
Ursachen für die Sperrung der automatischen Erkennung
LED981 LED982
POWER ERROR
MODE
wird angezeigt
LED961L ED962
Dieses zeigt die Ursache für die Nichterkennung von angeschlossenen Einheiten
während der Prüfung 2.2.
In diesem Fall beenden Sie den Installationstest durch Drücken der "Mode/
Exit"-Taste.
Wenn die automatische Erkennung nicht möglich ist, inspizieren Sie das System
auf Verkabelung und Verrohrung und wiederholen Sie den Installationstest.
Verdrahtungsfehler 2
Probleme mit der Verkabelung
oder den Kältemittelleitungen.
LED981 LED982
LED981 LED982
POWER ERROR
POWER ERROR
MODE
MODE
or
LED961L ED962
LED961L ED962
Kabel fehlt oder Rohr fehlt
[Erklärung der Anzeige]
Prüfen Sie, wie die Kabel und
Leitungen installiert sind. (Die
Anzahl der Kabel und ange-
schlossenen Leitungen stimmt
nicht überein.
