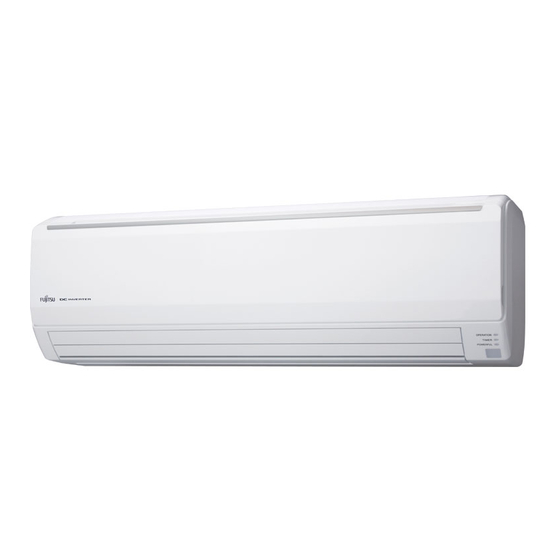

Fujitsu ASYG 07LE Bedienungsanleitung

Klimaanlage kompakter typ zur wandmontage
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

AIR CONDITIONER
Compact Wall Mounted Type
KEEP THIS MANUAL FOR FUTURE REFERENCE
DIESE ANLEITUNG BITTE SORGFÄLTIG AUFBEWAHREN
CONSERVEZ CE MODE D'EMPLOI AFIN DE POUVOIR VOUS Y RÉFÉRER ULTÉRIEUREMENT
GUARDE ESTE MANUAL PARA PODERLO CONSULTAR EN EL FUTURO
CONSERVARE QUESTO MANUALE PER OGNI EVENTUALE FUTURO RIFERIMENTO
ΚΡΑΤΗΣΤΕ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ
GUARDE ESTE MANUAL PARA CONSULTA POSTERIOR
СОХРАНИТЕ НАСТОЯЩЕЕ РУКОВОДСТВО ДЛЯ БУДУЩИХ ССЫЛОК
BU KILAVUZU, DAHA SONRA BAfiVURMAK ÜZERE SAKLAYIN
OPERATING MANUAL
BEDIENUNGSANLEITUNG
MANUAL DE FUNCIONAMIENTO
MANUALE DI ISTRUZIONI
ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ
MANUAL DE INSTRUÇÕES
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
KULLANIM KILAVUZU
MODE D'EMPLOI
P/N9332428001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu ASYG 07LE

Inhaltszusammenfassung für Fujitsu ASYG 07LE

  • Seite 1 OPERATING MANUAL AIR CONDITIONER BEDIENUNGSANLEITUNG Compact Wall Mounted Type MODE D’EMPLOI MANUAL DE FUNCIONAMIENTO MANUALE DI ISTRUZIONI ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ MANUAL DE INSTRUÇÕES РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ KULLANIM KILAVUZU KEEP THIS MANUAL FOR FUTURE REFERENCE DIESE ANLEITUNG BITTE SORGFÄLTIG AUFBEWAHREN CONSERVEZ CE MODE D’EMPLOI AFIN DE POUVOIR VOUS Y RÉFÉRER ULTÉRIEUREMENT GUARDE ESTE MANUAL PARA PODERLO CONSULTAR EN EL FUTURO CONSERVARE QUESTO MANUALE PER OGNI EVENTUALE FUTURO RIFERIMENTO ΚΡΑΤΗΣΤΕ...

  • Seite 2: Inhaltsverzeichnis

    KLIMAANLAGE Kompakter Typ zur Wandmontage BEDIENUNGSANLEITUNG INHALT P/N9332428001 SICHERHEITSMASSNAHMEN ......De-1 RICHTUNG DER LUFTZIRKULATION EINSTELLEN ..De-11 MERKMALE UND FUNKTIONEN ......De-2 SCHWENKBETRIEB ..........De-11 BEZEICHNUNG DER TEILE ........De-3 10 °C HEIZBETRIEB ..........De-12 VORBEREITUNG ...........De-5 BETRIEB MANUAL AUTO........De-12 BETRIEB ..............De-6 OUTDOOR UNIT LOW NOISE OPERATION POWERFUL (LEISTUNGSSTARKER) BETRIEB ..De-8 (FLÜSTERBETRIEB DES AUßENGERÄTS) ..De-12 ENERGIESPARBETRIEB ........De-8...

  • Seite 3: Merkmale Und Funktionen

    ● Die Installation der Klimaanlage in der Nähe einer offenen Feuerstelle oder sonstiger Heizgeräte vermei- VORSICHT! den. ● Halten Sie Kleinkinder bei der Installierung von Innen- und Außengerät fern. ● In der Nähe der Klimaanlage keine brennbaren Gase verwenden. ● Dieses Gerät darf von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten, bzw.

  • Seite 4: Bezeichnung Der Teile

    BEZEICHNUNG DER TEILE Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5 Fig. 6 Um die Erklärungen in diesem Handbuch zu vereinfa- chen, wurden in der obenstehenden Darstellung alle möglichen Anzeigen abgebildet, wobei während des Betriebs nur die Anzeigen der jeweils ausgeführten Funktion bzw.
  • Seite 5 Fig. 1 Innengerät Fig. 5 Fernbedienung 1 Bedienungsfeld (Fig. 2) D Signalsender 2 Taste MANUAL AUTO E 10 °C HEAT Taste ● Wenn die Taste MANUAL AUTO länger F MODE Taste als 10 Sekunden gedrückt wird, beginnt der Zwangskühlbetrieb. G ECONOMY Taste ●...

  • Seite 6: Vorbereitung

    VORBEREITUNG VORSICHT! Netzversorgung einschalten ● Achten Sie darauf, dass Kleinkinder nicht versehentlich Batterien verschlucken. Leitungsschutzschalter einschalten ● Wenn Sie die Fernbedienung für längere Zeit nicht benutzen, nehmen Sie die Batte- Legen Sie die Batterien ein (AAA/R03/LR03 × 2) rien heraus, um ein Auslaufen und Schäden am Gerät zu vermeiden.

  • Seite 7: Betrieb

    BETRIEB Betriebsmodus wählen Drücken Sie die START/STOP-Taste (Fig. 5 N ). Die OPERATION Anzeigelampe (grün) (Fig. 3 5 ) des Innengeräts leuchtet auf. Die Klimaanlage beginnt zu arbeiten. Drücken Sie die MODE-Taste (Fig. 5 F ), um den ge- wünschten Modus auszuwählen. Mit jedem Drücken der Taste wechselt der Modus in der folgenden Reihenfolge.

  • Seite 8: Betrieb Stoppen

    BETRIEB Betrieb stoppen Drücken Sie die START/STOP-Taste (Fig. 5 N ). Die OPERATION-Anzeigelampe (grün) (Fig. 3 5) erlischt. Über die WECHSELAUTOMATIK AUTO: ● Beim erstmaligen Auswählen von AUTO CHANGEOVER arbeitet der Lüf- ter einige Minuten lang bei sehr geringer Drehzahl, während das Innenge- rät die Bedingungen im Raum ermittelt und den geeigneten Betriebsmo- dus entsprechend auswählt.

  • Seite 9: Powerful (Leistungsstarker) Betrieb

    POWERFUL (LEISTUNGSSTARKER) BETRIEB Wird verwendet, um den Raum schnell abzukühlen oder aufzuheizen. Vor Ausführen dieses Vorgangs den Klimaanlagenbetrieb starten. Um den POWERFUL (LEISTUNGSSTARKER) Betrieb zu verwenden Drücken Sie die POWERFUL-Taste (Fig. 5 L ). Um den POWERFUL (LEISTUNGSSTARKER) Betrieb anzuhalten Drücken Sie noch einmal die POWERFUL-Taste (Fig.

  • Seite 10: Timer-Betrieb

    TIMER-BETRIEB Stellen Sie vor Verwendung der Timer-Funktion sicher, dass an der Fernbedienung die richtige Uhrzeit eingestellt ist (☞ S. 5). ON Timer (EIN) (OFF Timer (AUS)) verwenden Drücken Sie die START/STOP Taste (Fig. 5 N ) Timer-Betrieb abbrechen (wenn das Innengerät bereits im Betrieb ist, fahren Sie Drücken Sie die Taste CANCEL (löschen).

  • Seite 11: Sleep Timer-Betrieb

    SLEEP TIMER-BETRIEB Anders als bei den anderen Timerfunktionen wird mit dem SLEEP-Timer die Zeitspanne bis zum Beenden des Klimaanlagen-Be- triebs eingestellt. SLEEP-Timer verwenden Timer abbrechen: Drücken Sie die SLEEP-Taste (Fig. 5 R ), wenn die Klimaanla- Drücken Sie die CANCEL (Abbrechen) Taste ge läuft oder der Betrieb beendet wurde.

  • Seite 12: Richtung Der Luftzirkulation Einstellen

    RICHTUNG DER LUFTZIRKULATION EINSTELLEN Die vertikale (nach oben und unten) Luftstromrichtung wird angepasst, indem Sie die SET-Taste auf der Fernbedienung drücken. Die horizontale Luftstromrichtung (links-rechts) wird manuell angepasst, indem Sie die Luftleitlamellen bewegen. Wenn Änderungen am horizontalen Luftstrom vorgenommen werden, muss die Klimaanlage in Betrieb genommen und sichergestellt werden, dass die vertikalen Luftleitlamellen angehalten wurden.

  • Seite 13: 10 °C Heizbetrieb

    10 °C HEIZBETRIEB Die Raumtemperatur kann bei 10 °C gehalten werden, indem Sie die 10 °C. HEAT-Taste Während des 10 °C HEIZBETRIEBS (Fig. 5 E ) drücken, damit die Raumtemperatur nicht zu weit abfällt. sind nur die folgenden Vorgänge mög- lich.

  • Seite 14: Reinigung Und Pflege

    REINIGUNG UND PFLEGE ● Achten Sie vor dem Reinigen des Innengeräts darauf, dass dieses ausgeschaltet und das Netzkabel VORSICHT! abgezogen ist. ● Achten Sie darauf, dass das Einlassgitter (Fig. 1 8 ) fest installiert ist. ● Achten Sie beim Ausbau und Austausch der Luftfi lter darauf, dass Sie den Wärmetauscher nicht be- rühren, da es andernfalls zu Verletzungen kommen kann.

  • Seite 15: Installation Der Luftfi Lter

    REINIGUNG UND PFLEGE 3. Tauschen Sie sie durch zwei neue Luftfi l- Installation der Luftfi lter ter aus. 1. Öffnen Sie das Einlassgitter und entfer- 1 Entfernen Sie die benutzten Luftfilter in umgekehrter nen Sie die Luftfi lter. Reihenfolge ihrer Installation. 2 Installieren Sie sie wie bei der Installation des Luftfi...

  • Seite 16: Fehlerbehebung

    FEHLERBEHEBUNG Im Falle einer Fehlfunktion (Brandgeruch usw.) stoppen Sie sofort den Betrieb, schalten Sie die ACHTUNG! Hauptsicherung aus und wenden Sie sich an autorisiertes Fachpersonal. Durch bloßes Ausschalten des Netzschalters der Anlage wird das Gerät nicht vollständig vom Strom- netz getrennt. Achten Sie stets darauf, die Hauptsicherung auszuschalten, um sicherzustellen, dass die Stromversorgung vollständig getrennt ist.

  • Seite 17: Tipps Zum Betrieb

    FEHLERBEHEBUNG Symptom Zu prüfende Dinge Siehe Seite ● Wurde der Leitungsschutzschalter ausgeschaltet? Gar kein Betrieb: ERNEUT PRÜFEN ● Gab es einen Stromausfall? — ● Ist eine Sicherung durchgebrannt oder wurde ein Leitungsschutzschalter ausgelöst? ● Läuft der Timer? 9 - 10 ●...
