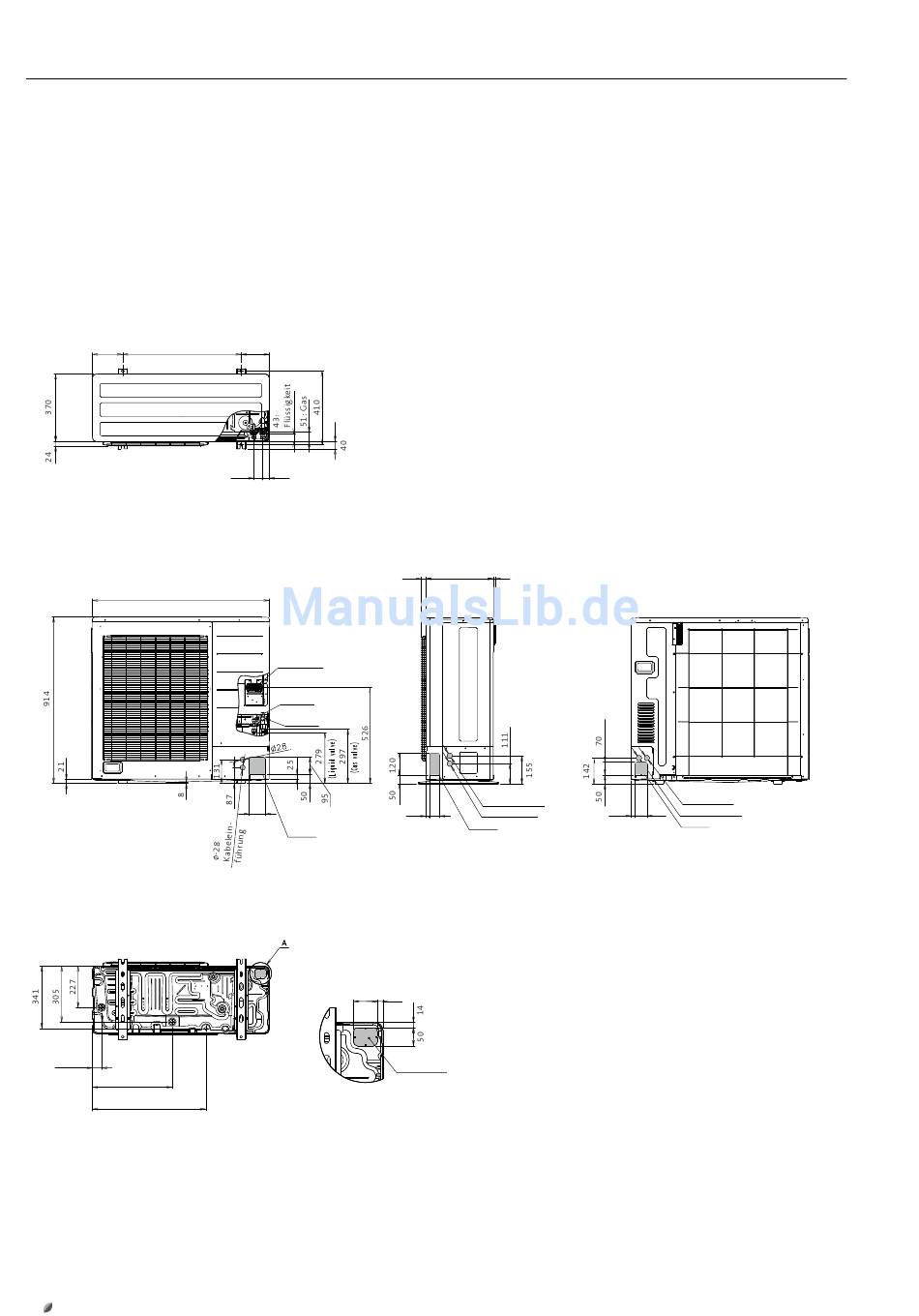

4.2 Abmessungen

Modell: AOYG 45 LBT8
166 650
970
50
438
622
16
154
4
8 36
Klemmbrett
3-Wege-Ventil
(Liquid)
3-Wege-Ventil
(Gas)
(Kabelein-
führung)
89
Rohreinführung
65 15
Rohr- und Kabeleinführung
Detail A
24 370
12
ø 28: Kabeleinführung
55
21 ø28: Kabeleinführung
Rohreinführung
ø28: Kabeleinführung
21
65
ø28: Kabeleinführung
Rohreinführung
Einheit: mm
