Externer Eingang für Betriebsartenmodus
Externe Betriebsartenumschaltung Kühlen/Heizen.

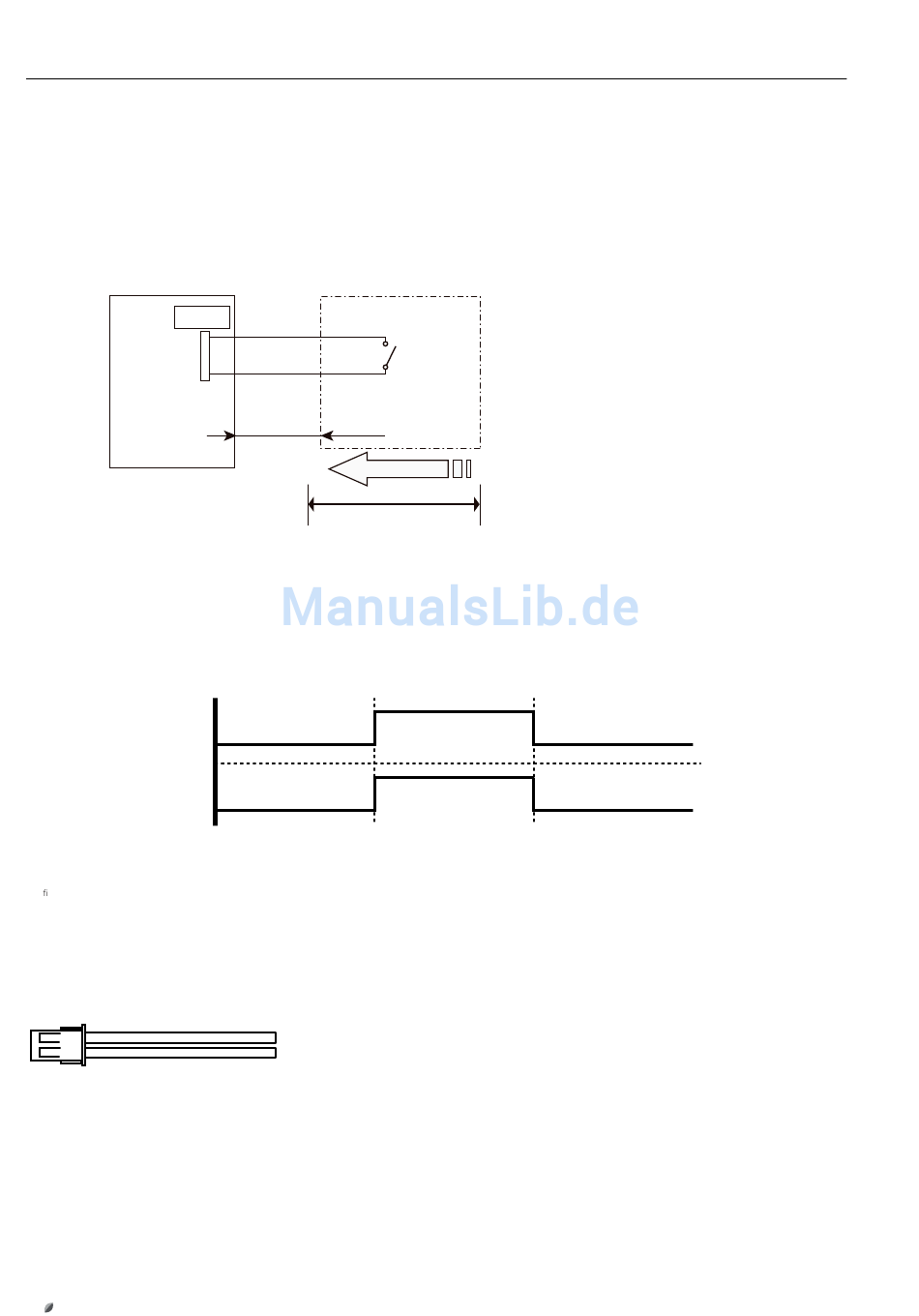

Beispiel Schaltplan:
Steuerplatine
Außeneinheit
Stecker
1
2
Nutzen Sie den Steckkontakt CN932, und bauen Sie die Schaltung wie oben auf.
* Der Abstand zwischen Steuerplatine und dem Schaltkontakt darf 10 m nicht überschreiten.
EIN
Eingangssignal
AUS
HEIZEN
Betriebsart
KÜHLEN
Eingangssignal AUS: Kühlbetrieb, Eingangssignal EIN : Heizbetrieb
Kon gurieren Sie in den Funktionseinstellungen die Funktion Betriebsartenumschaltung.
Zubehör (optional):
Steckkontakt (2-polig) XAP-02V-1; Art.-Nr.: 2550252
90
Feldgerät
Bsp.: Schalter
Kontaktleistung : 24 VDC oder mehr, 10 mA oder mehr.
*10 m
Signal
bauseits
