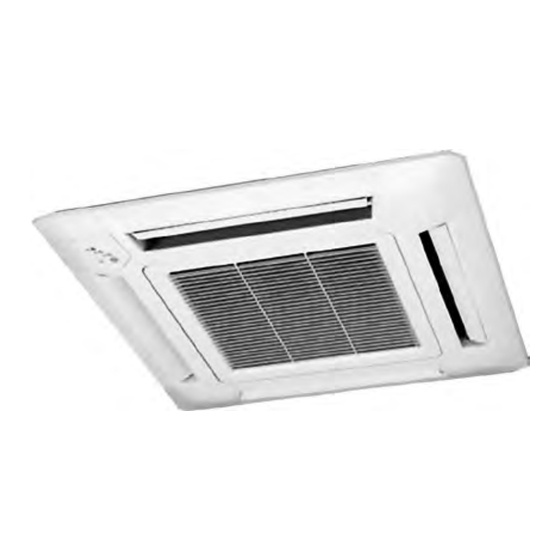

- Seite 1 EUro-KassEttEnmodEllE InvErtEr Kombinationen (Inneneinheit / außeneinheit) aUYF 12lal / aoYa 12laCl aUYF 12lBl / aoYa 12lall aUYF 14lal / aoYa 14laCl aUYF 14lBl / aoYa 14lall aUYF 18lal / aoYa 18laCl aUYF 18lBl / aoYa 18lall aUYF 24lBl / aoYa 24lall...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung und Sicherheitshinweise Technische Daten Abmessungen Inneneinheiten Außeneinheiten Mindestabstände Kältekreislauf Schaltplan Gruppen-Steuerung adressieren Sendefrequenz einstellen Funktionsparameter einstellen Infrarotfernbedienung LCD-Kabelfernbedienung Übersicht der Funktionsparameter Funktionswechsel über Raumtemperatursensor einstellen Testbetrieb 10.1 Prüfpunkte 10.2 Testbetrieb starten Fehlerdiagnose 11.1 Diagnose an den LEDs der Inneneinheit 11.2 Diagnose an der Kabelfernbedienung 11.3... -
Seite 3: Einleitung Und Sicherheitshinweise
Einleitung und sicherheitshinweise aUYF 12-24lal/lBl 1. Einleitung und Sicherheitshinweise das vorliegende dokument beschreibt die leistungsmerk- male der Euro-Kassettenmodelle Inverter zum Zeitpunkt der drucklegung. technische verbesserungen, welche zu einem späteren Zeitpunkt im rahmen einer ständigen optimie- rung der leistung, Ergonomie, sicherheit und Funktionalität durchgeführt werden, sind hierin noch nicht enthalten. -
Seite 4: Technische Daten
technische daten 2. Technische Daten Inneneinheit AUYF 12 LAL/LBL AUYF 14 LAL/LBL AUYF 18 LAL/LBL AUYF 24LBL Außeneinheit AOYA 12 LACL/LALL AOYA 14 LACL/LALL AOYA 18 LACL/LALL AOYA 24LALL nennkälteleistung leistungsbereich Kühlen 0,9 - 4,4 0,9 - 5,4 0,9 - 5,9 0,9 - 8,0 nennheizleistung leistungsbereich Heizen... -
Seite 5: Abmessungen
abmessungen aUYF 12-24lal/lBl 3. Abmessungen 3.1 Inneneinheiten abdeckblende draufsicht seitenansicht Kondensatablauf E-schaltkasten Flüssigkeitsleitung sauggasleitung Einheit: mm... -
Seite 6: Außeneinheiten
abmessungen 3.2 Außeneinheiten Modelle: AOYA 12, 14, 18 AOYA 24 (...) 300 (315) Luft draufsicht vorderansicht seitenansicht Unteransicht Kondensatablauf (Ø 20 mm) Befestigungsbohrung (Ø 10 mm) Einheit: mm... -
Seite 7: Mindestabstände
mindestabstände aUYF 12-24lal/lBl 4. Mindestabstände ausreichend belastbare Deckenkonstruktion ≥ 250 ≥ 1000 ≥ 1000 Hindernis Einheit: mm... -
Seite 8: Kältekreislauf
Heizen Heißgastemperaturfühler Raumtemperaturfühler Wärmetauschermittentemperaturfühler Wärmetauscheraustrittstemperaturfühler Außentemperaturfühler durchmesser Kältemittelleitungen: ƒ aUYF 12lal / aoYa 12laCl aUYF 12lBl / aoYa 12lall Einspritzleitung: ¼“ (6 mm) sauggasleitung: 3/8“ (10mm) Wärmetauscher außeneinheit ƒ aUYF 14lal / aoYa 14laCl muffler aUYF 14lBl / aoYa 14lall ... -
Seite 9: Schaltplan
schaltplan aUYF 12-24lal/lBl 6. Schaltplan GRAY PIPE TEMPERATURE GRAY THERMISTOR BLACK FLOAT SWITCH ROOM TEMPERATURE BLACK THERMISTOR BLACK BROWN CN9 CN5 BLACK ORANGE YELLOW CN13 WHITE ORANGE BLUE YELLOW STEP MOTOR CN12 PURPLE PINK BLUE CONTROLLER PCB ASSY ( MAIN PCB ) ORANGE YELLOW CN11... -
Seite 10: Gruppen-Steuerung Adressieren Sendefrequenz Einstellen
Gruppen-steuerung adressieren / sendefrequenz einstellen Installation GRUPPEN-STEUERUNG ADRESSIEREN 7. Gruppen-Steuerung adressieren Lassen Sie Installations-, Wartungs- oder Reparaturarbeiten nur von DIP-Schalter qualifiziertem Fachpersonal durchführen. Adressieren Sie jede Inneneinheit über die DIP-Schalter der Innen- einheit entsprechend der folgenden Tabelle. Die Werkseinstellung entspricht der Inneneinheit Nr. 0. Verletzungsgefahr Gerät ausschalten und die Stromzufuhr unterbrechen. -
Seite 11: Funktionsparameter Einstellen
sendefrequenz einstellen / Funktionsparameter einstellen aUYF 12-24lal/lBl Installation TESTBETRIEB 9. Funktionsparameter einstellen Einstellung der Fernbedienungen auf die Sendefrequenz 1. Drücken Sie die „Start/Stop“-Taste, bis nur die Uhrzeit erscheint. 3. Sendefrequenz mit den -Tasten einstellen. 9.1 Infrarot-Fernbedienung Sendefrequenzen: 4. Drücken Sie die „Master-Control“-Taste erneut, um zur Uhrzeit 1. -
Seite 12: Lcd-Kabelfernbedienung
Funktionsparameter einstellen Installation FUNKTIONSPARAMETER EINSTELLEN 9.2 LCD-Kabelfernbedienung (Option) 9. Funktionsparameter einstellen Durch folgendes Verfahren werden die Funktionsparameter der Inneneinheit entsprechend der Installationsumgebung geändert. Hinweis Falsche Einstellungen können zu Fehlfunktionen der Inneneinheit führen. Einstellungen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Stellen Sie die Funktionsparameter entsprechend der Installations- umgebung und der Betriebsbedingungen ein. -
Seite 13: Übersicht Der Funktionsparameter
Funktionsparameter einstellen aUYF 12-24lal/lBl Installation FUNKTIONSPARAMETER EINSTELLEN 9.3 Übersicht der Funktionsparameter 9.1 Übersicht der Funktionsparameter Sie können Funktionsnummer und Einstellwert entsprechend der folgenden Tabellen bestimmen/ändern. Die Einstellung wird vom Gerät nicht akzeptiert, falls ungültige Funktionsnummern und/oder Einstellwerte vergeben werden. Funktionsparameter-Modus auswählen, siehe Seite 12. Einstellung Montagehöhe Einstellung anderer Funktionen (Werkseinstellung: 00) -
Seite 14: Funktionswechsel Über Raumtemperatursensor Einstellen
Funktionsparameter einstellen Installation FUNKTIONSPARAMETER EINSTELLEN 9.4 Funktionsparameter einstellen 9.2 Funktionswechsel über Raumtemperatursensor einstellen Um diese Einstellung vornehmen zu können, muss erst der 2. Drücken Sie anschließend nochmals kurz die „Thermo-Sensor“- Funktionsparameter 42 „Funktionswechsel über Raumtemperatur- Taste. sensor“ auf Seite 13 geändert werden. Der Fühler der Fernbedienung ist nun aktiv, ein Symbol erscheint. -
Seite 15: Testbetrieb
testbetrieb aUYF 12-24lal/lBl Installation TESTBETRIEB 10. Testbetrieb 10. Testbetrieb 10.1 Prüfpunkte Kondensatablauf Kabelabdeckung Schraube Funktioniert die Fernbedienung? Leuchten die LEDs normal? Arbeiten die Luftleitlamellen? Ist der Kondensat-Ablauf frei? Arbeitet das Gerät vibrationsfrei und ohne extreme Geräusch- bildung? Kondensat-Ablauf prüfen 1. Abdeckung an der Inneneinheit öffnen. Wasserkanne 2. -
Seite 16: Fehlerdiagnose
Fehlerdiagnose Installation FEHLERDIAGNOSE 11. Fehlerdiagnose 11. Fehlerdiagnose 11.1 Diagnose an den LEDs der Inneneinheit 11.1 Diagnose an den LEDs der Inneneinheit FILTER-Lampe OPERATION-Lampe TIMER-Lampe (orange) (rot) (grün) MANUAL AUTO OPERATION- TIMER-Lampe FILTER-Lampe Fehlerbeschreibung Lampe (rot) (grün) (orange) Signalstörung Inneneinheit – –... -
Seite 17: Diagnose An Der Kabelfernbedienung
Fehlerdiagnose aUYF 12-24lal/lBl Installation FEHLERDIAGNOSE 11.2 Diagnose an der Kabelfernbedienung 11.2 Diagnose an der Kabelfernbedienung Fehlerdiagnose beenden 1. Beenden Sie den Kühl-/Heizbetrieb. 1. Halten Sie die „SET TEMP.“-Tasten gleichzeitig für mindestens 2. Halten Sie die „SET TEMP.“-Tasten gleichzeitig für 3 Sekunden gedrückt, um die Selbstdiagnose zu starten. mindestens 3 Sekunden gedrückt, um die Selbstdiagnose zu starten. -
Seite 18: Diagnose An Der Led Der Außeneinheit
Fehlerdiagnose Installation FEHLERDIAGNOSE 11.3 Diagnose an der LED der Außeneinheit 11.3 Diagnose an der LED der Außeneinheit Fehlerbeschreibung Störung Temperaturfühler 0,1 Sek. EIN/0,1 Sek. AUS Störung Heißgastemperatur Schutzfunktion Anstieg Stromaufnahme 0,5 Sek. EIN/0,5 Sek. AUS Störung CT Stromaufnahme 2,0 Sek. EIN/2,0 Sek. AUS Störung Verdichterposition 0,1 Sek. -
Seite 19: Pump Down Betrieb
Pump down Betrieb aUYF 12-24lal/lBl 12. Pump Down Betrieb Verletzungsgefahr Bauteil 1 (Spule) nicht berühren – hohe Spannung! Sonst besteht Verletzungsgefahr durch elektrischen Schlag. PUMP DOWN SW (SW2) Um das Kältemittel aus dem System abzusaugen, gehen Sie wie folgt vor: Anlage ist ohne Kühl-/Heizanforderung Anlage ist in Betrieb 1. - Seite 20 Swegon Climate Systems Germany GmbH Carl-von-Linde-Straße 25, 85748 Garching-Hochbrück, Deutschland Tel. +49 (0) 89 326 70 - 0, Fax +49 (0) 89 326 70 - 140 info@swegon.de, www.swegon.de © 09.2013 Swegon Climate Systems Germany GmbH Technische Änderungen vorbehalten.
