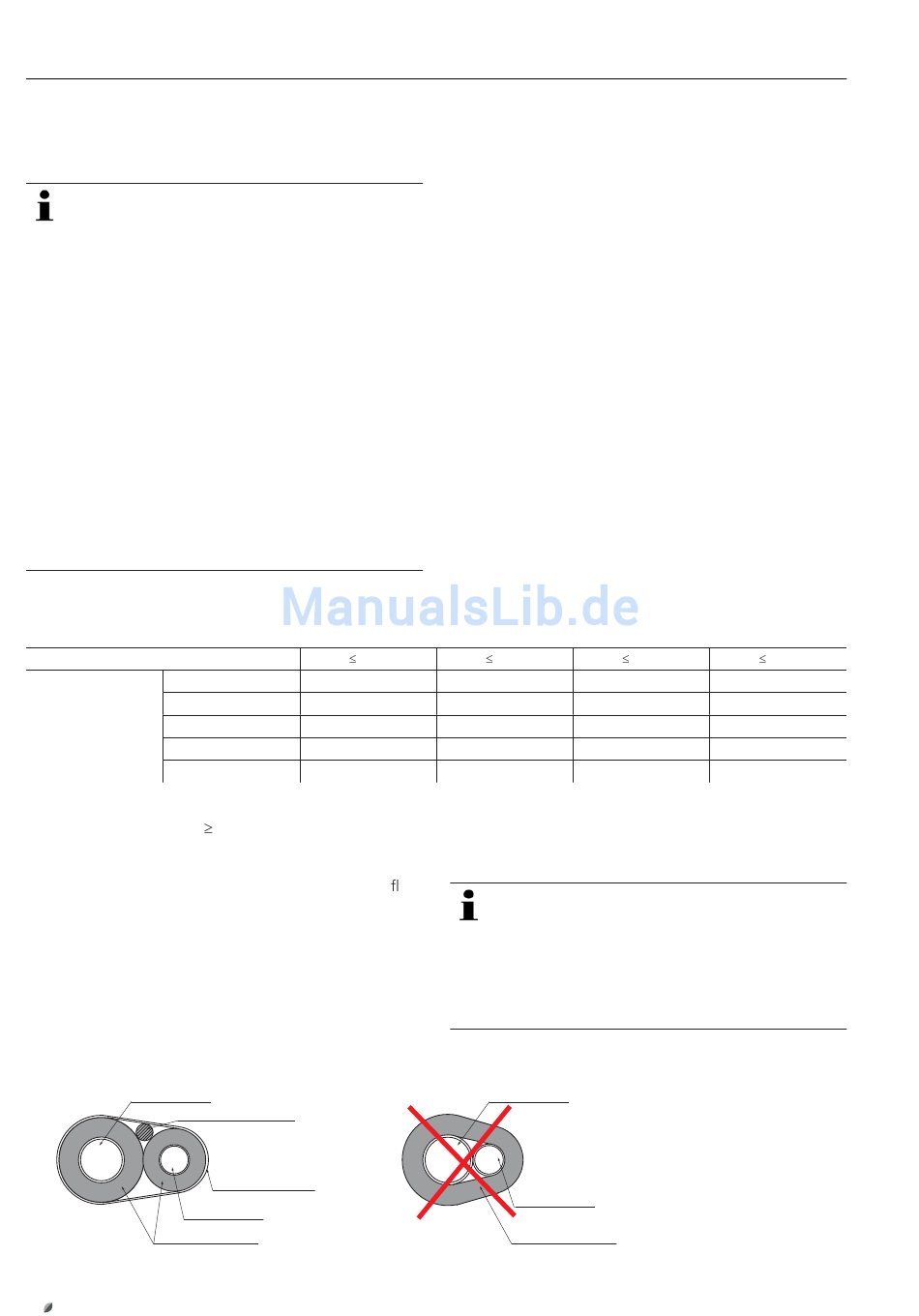

8.5 Auswahl der Rohrisolation
Hinweis
1. Es wird empfohlen, alle Kältemittelleitungen gegen
Schwitzwasser, bzw. Wärmeabstrahlung zu isolieren.
2. Bestimmen Sie die Stärke des Isolationsmaterials
entsprechend der empfohlenen Mindeststärke (siehe
Tabelle 1).
3. Wenn die Außeneinheit räumlich höher positioniert
ist als die Inneneinheit, füllen Sie eventuelle Lücken
der Verbindungsleitung mit Kitt o.Ä. um zu vermei-
den, dass das Kondenswasser der Ventile der Auße-
neinheit zwischen Isolation und Kältemittelleitung zur
Inneneinheit gelangt.
4. Flüssigkeits- und Gasleitungen sollten komplett iso-
liert und versiegelt werden. Verwenden Sie für beide
Leitungstypen identisches Isolationsmaterial.
5. Sollten die Kältemittelleitungen nicht isoliert werden,
besteht die Gefahr eines Wasserschadens.
Tabelle 1
Relative Luftfeuchtigkeit bei 32°C E
Außendurchmesser
der
Kältemittelleitungen
in mm (Inch)
Sollte die klimatische Umgebung die angegebenen Werte
überschreiten (32°C bzw.
Isolation verstärkt werden. Falls möglich, isolieren Sie
auch den Korpus der Inneneinheit. Wenn die Isolation der
Leitungen nicht verstärkt wird, wird sich an den Ober ä-
chen Kondenswasser bilden (Taupunktverschiebung).
Stellen Sie sicher, dass die Leitungen komplett isoliert sind
und kein Luftkontakt besteht. Ungeeignetes Isolationsma-
terial verursacht Kondensatbildung.
Flüssigkeits- und Gasleitung, wie oben gezeigt, nicht
gemeinsam isolieren! Dabei entstehendes Kondensat hat
Wärmeverlust und somit Leistungsabfall zu Folge.
Gasleitung
Verbindungskabel
Flüssigkeitsleitung
Isolationsmaterial
76
70%
6,36 (1/4)
8
9,52 (3/8)
9
12,70 (1/2)
10
15,88 (5/8)
10
19,05 (3/4)
10
85% r.F.), so muss die
Klebeband (Tape)
Empfohlene Mindeststärke des Isolationsmaterials in mm
75%
10
11
12
12
13
Hinweis
Für Wärmepumpen dürfen nur hitzebeständige Isolations-
materialien verwendet werden, die für Temperaturen von
mindestens 100°C ausgelegt sind!
Gasleitung
Flüssigkeitsleitung
Isolationsmaterial
80%
85%
13
17
14
18
15
19
16
20
16
21
