Kopplungsarten
1.3.6

Parallelkopplung

Anschluß
paralleles
Schnittstellenmodul

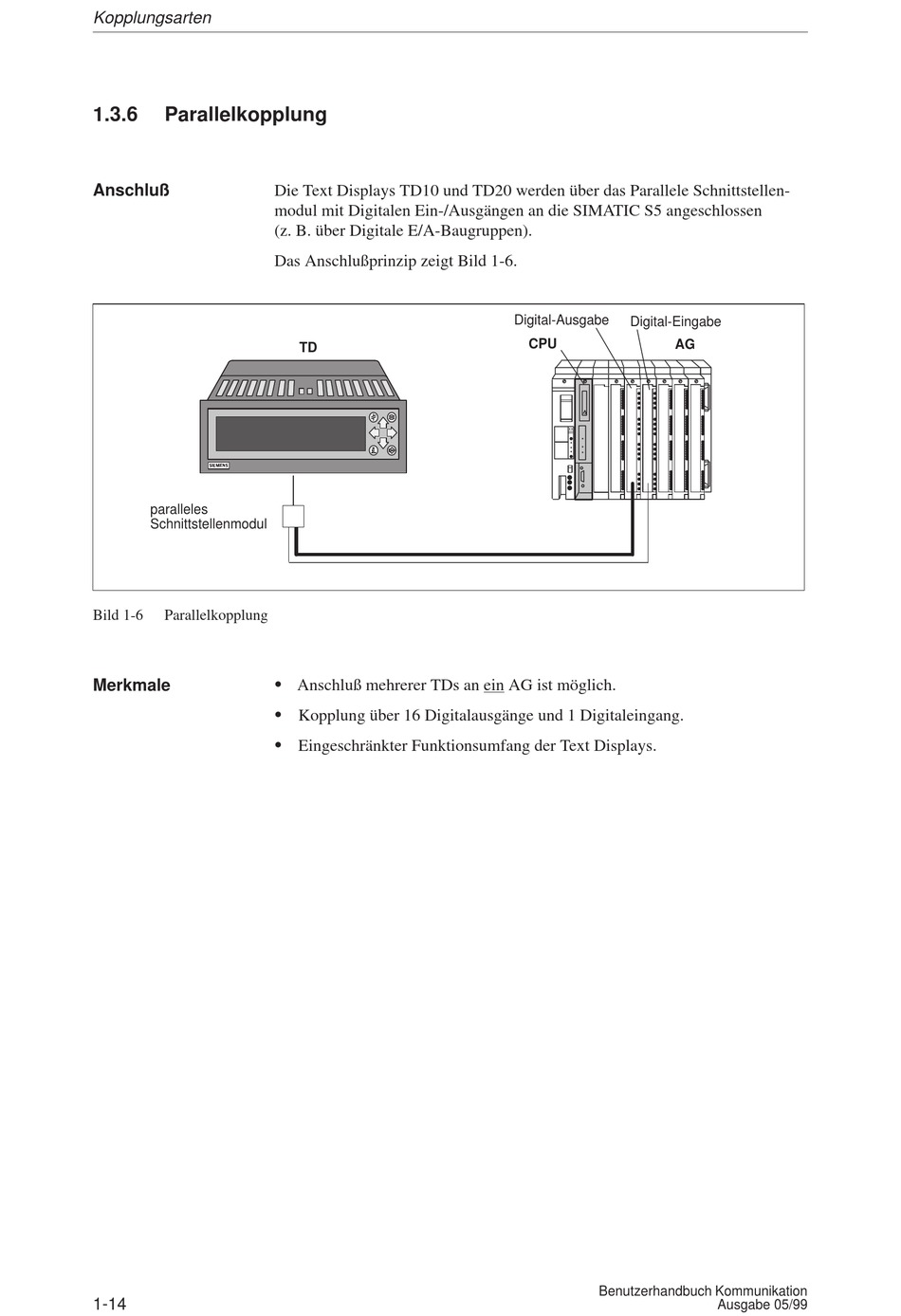

Bild 1-6 Parallelkopplung
Merkmale
1-14
Die Text Displays TD10 und TD20 werden über das Parallele Schnittstellen-
modul mit Digitalen Ein-/Ausgängen an die SIMATIC S5 angeschlossen
(z. B. über Digitale E/A-Baugruppen).
Das Anschlußprinzip zeigt Bild 1-6.
TD
S
Anschluß mehrerer TDs an ein AG ist möglich.
S
Kopplung über 16 Digitalausgänge und 1 Digitaleingang.
S
Eingeschränkter Funktionsumfang der Text Displays.
Digital-Ausgabe
Digital-Eingabe
CPU AG
Benutzerhandbuch Kommunikation
Ausgabe 05/99
