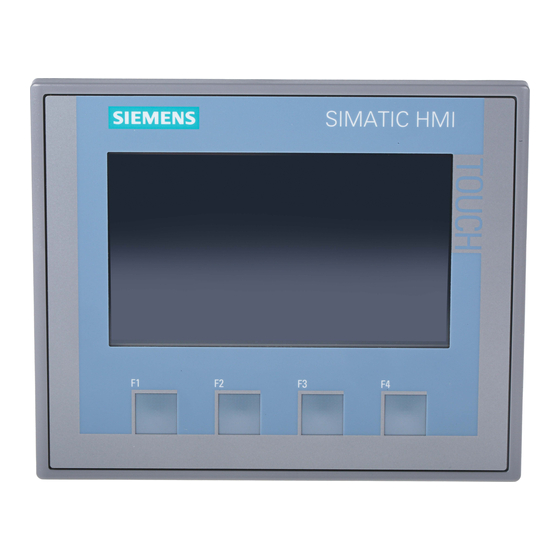

SIMATIC HMI
Basic Panels
Erweiterungen mit WinCC V12 (TIA-Portal)
Kompaktbedienanleitung
1
Gültigkeitsbereich
Diese Produktinformation gilt für Basic Panels PN mit grafischem oder textbasiertem Control Panel.
Diese Produkinformation beschreibt die Funktionserweiterungen der Bediengeräte in Verbindung mit der Software
WinCC V12 (TIA-Portal) oder höher.
Diese Produktinformation enthält wichtige Hinweise. Diese Hinweise ergänzen die Betriebsanleitung für das Bediengerät
und sind den Aussagen in der Betriebsanleitung, in den Release Notes und in der Online-Hilfe in der Verbindlichkeit
übergeordnet.
2
Überblick
WinCC V12 (TIA-Portal) bietet für Basic Panels PN folgende zusätzliche Funktionen:
● Sichern und Wiederherstellen über die Speicherkarte einer S7-Steuerung
Diese Funktion ist in Verbindung mit einer Steuerung vom Typ S7-1500 verfügbar.
Mit dieser Funktion können Sie Bediengerätedaten auf die Speicherkarte einer Steuerung sichern oder von
Speicherkarte wiederherstellen. Dies ermöglicht z. B. das Austauschen des Bediengeräts ohne einen Projektierungs-PC
mit Engineering-Software oder ProSave.
Mit der Funktion "Backup" werden Projektierung, Rezepturdaten, Daten der Benutzerverwaltung und das Bediengeräte-
Image in einer Backup-Datei auf der S7-Speicherkarte gesichert.
Mit der Funktion "Restore" können Backup-Dateien, die mit der Funktion "Backup" oder über ein vollständiges ProSave-
Backup erzeugt wurden, wiederhergestellt werden.
● IP-Adressen von Steuerungen und Verbindungsparameter über das Bediengerät ändern
Diese Funktion ist in Verbindung mit Steuerungen vom Typ S7-1200 ab V2.2 und S7-1500 verfügbar.
Mit dieser Funktion können Sie die IP-Adresse von Steuerungen im Subnetz des Basic Panel PN ändern.
Voraussetzung für die Nutzung der zusätzlichen Funktion ist ein HMI-Projekt mit:
– Einer projektierten IP-Adresse für das Bediengerät
– Mindestens einer projektierten Steuerung mit IP-Adresse
– Mindestens einer projektierten Verbindung.
Die zusätzlichen Funktionen sind über das folgende Symbol "Service & Commissioning" im Control Panel erreichbar:
© Siemens AG 2013. Alle Rechte vorbehalten
A5E32030248-AB, 07/2013
1

Werbung

loading

Inhaltszusammenfassung für Siemens SIMATIC HMI

  • Seite 1 – Einer projektierten IP-Adresse für das Bediengerät – Mindestens einer projektierten Steuerung mit IP-Adresse – Mindestens einer projektierten Verbindung. Die zusätzlichen Funktionen sind über das folgende Symbol "Service & Commissioning" im Control Panel erreichbar: © Siemens AG 2013. Alle Rechte vorbehalten A5E32030248-AB, 07/2013...
  • Seite 2 Geräte mit grafischem Control Panel Sichern auf S7-Speicherkarte 3.1.1 Verfügbare Steuerungen suchen 1. Betätigen Sie im Control Panel die Schaltfläche "Service & Commissioning". 2. Wechseln Sie in das Register "Backup" und betätigen Sie die Schaltfläche "Next". 3. Geben Sie unter der Option "IP address" die gültige IP-Adresse einer Steuerung an, auf deren Speicherkarte Sie sichern wollen, oder wählen Sie die Option "Accessible devices in target...
  • Seite 3 3.1.2 Steuerung auswählen und auf Speicherkarte sichern 1. Wählen Sie in der Liste "Accessible devices" eine Steuerung. Über die Schaltfläche "Details" können Sie die aktuellen Netzwerkparameter der gewählten Steuerung anzeigen. 2. Stellen Sie sicher, dass sich eine Speicherkarte in der gewählten Steuerung befindet.
  • Seite 4 Wiederherstellen von S7-Speicherkarte 3.2.1 Verfügbare Steuerungen suchen 1. Betätigen Sie im Control Panel die Schaltfläche "Service & Commissioning". 2. Wechseln Sie in das Register "Restore" und betätigen Sie die Schaltfläche "Next". 3. Geben Sie unter der Option "IP address" die gültige IP-Adresse einer Steuerung an, von deren Speicherkarte Sie wiederherstellen wollen, oder wählen Sie die Option "Accessible devices in...
  • Seite 5 3.2.2 Steuerung auswählen und von Speicherkarte wiederherstellen 1. Wählen Sie in der Liste "Accessible devices" eine Steuerung. Über die Schaltfläche "Details" können Sie die aktuellen Netzwerkparameter der gewählten Steuerung anzeigen. 2. Stellen Sie sicher, dass sich eine Speicherkarte in der gewählten Steuerung befindet.
  • Seite 6 Netzwerk- und Verbindungsparameter einer Steuerung ändern 3.3.1 Dialog 'IP Adaptation' öffnen 1. Betätigen Sie im Control Panel die Schaltfläche "Service & Commissioning". 2. Wechseln Sie in das Register "IP Adaptation" und öffnen Sie den Dialog "Info" über die Schaltfläche "Next". 3.
  • Seite 7 3.3.2 Nach Steuerungen suchen und Netzwerkparameter ändern 3.3.2.1 Verfügbare Steuerungen suchen Voraussetzung Der Dialog "IP Adaption" ist geöffnet, siehe Kapitel "Dialog 'IP Adaptation' öffnen (Seite 6)". Vorgehensweise 1. Wählen Sie im Dialog "IP-Adaptation" die Option "Accessible devices". 2. Öffnen Sie über die Schaltfläche "Next" den Dialog "Scan accessible devices".
  • Seite 8 3.3.2.2 Netzwerkparameter einer Steuerung ändern 1. Wählen Sie in der Liste "Accessible devices" eine Steuerung. Über die Schaltfläche "Details" können Sie die aktuellen Netzwerkparameter der gewählten Steuerung anzeigen. 2. Öffnen Sie mit der Schaltfläche "Show" den Dialog "PLC device information". 3.
  • Seite 9 3.3.3 Projektierte Verbindungsparameter ändern Voraussetzung Der Dialog "IP Adaption" ist geöffnet, siehe Kapitel "Dialog 'IP Adaptation' öffnen (Seite 6)". Vorgehensweise 1. Wählen Sie im Dialog "IP-Adaptation" die Option "Override projected connection information". 2. Öffnen Sie über die Schaltfläche "Next" den Dialog "Specify Connection address".
  • Seite 10 Geräte mit textbasiertem Control Panel Sichern auf S7-Speicherkarte 1. Wählen Sie im Loader "Info/Settings > Logon/Settings > Service and Commissioning > Backup". 2. Wählen Sie "Backup > Scanning Options". 3. Wenn Sie automatisch nach verfügbaren Steuerungen suchen wollen, dann aktivieren Sie "Accessible devices". Wenn Sie nach einer bestimmte Steuerung suchen wollen, dann aktivieren Sie "IP address"...
  • Seite 11 Nur wenn die Option "Override connection parameters" aktiviert ist, dann werden die Verbindungsparameter überschrieben. Wenn das Kontrollkästchen nicht aktiviert ist, dann bleiben die Verbindungsparameter unverändert. 6. Ändern Sie im Dialog "Edit connection" unter "IP address" die IP-Adresse der Verbindung. Siemens AG Industry Sector Postfach 48 48 90026 NÜRNBERG...
  • Seite 12: Area Of Application

    – At least one configured controller with IP address – At least one configured connection. You can call up the additional functions in the Control Panel with the following "Service & Commissioning" symbol: © Siemens AG 2013. All rights reserved A5E32030248-AB, 07/2013...
  • Seite 13 Devices with graphical Control Panel Backup to S7 memory card 3.1.1 Finding available controllers 1. Click the "Service & Commissioning" button in the Control Panel. 2. Switch to the "Backup" tab and click the "Next" button. 3. Under the "IP address" option, enter the valid IP address of a controller with a memory card on which you want to back up data, or select the option "Accessible devices in target subnet"...
  • Seite 14 3.1.2 Selecting the controller and backing up on memory card 1. Select a controller in the "Accessible devices" list. Use the "Details" button to display the current network parameters of the selected controller. 2. Make sure that a memory card is located in the selected controller.
  • Seite 15 Restoring from S7 memory card 3.2.1 Finding available controllers 1. Click the "Service & Commissioning" button in the Control Panel. 2. Switch to the "Restore" tab and click the "Next" button. 3. In the "IP address" option, enter the valid IP address of a controller with a memory card from which you want to restore data, or select the option "Accessible devices in target subnet"...
  • Seite 16 3.2.2 Selecting the controller and restoring from memory card 1. Select a controller in the "Accessible devices" list. Use the "Details" button to display the current network parameters of the selected controller. 2. Make sure that a memory card is located in the selected controller.
  • Seite 17 Changing network and connection parameters of a controller 3.3.1 Opening the 'IP Adaptation' dialog 1. Click the "Service & Commissioning" button in the Control Panel. 2. Switch to the "IP Adaptation" tab and open the "Info" dialog with the "Next" button. 3.
  • Seite 18 3.3.2 Finding controllers and changing network parameters 3.3.2.1 Finding available controllers Requirement The "IP Adaption" dialog is open, see chapter "Opening the 'IP Adaptation' dialog (Page 17)". Procedure 1. Select the "Accessible devices" option in the "IP-Adaptation" dialog. 2. Click "Next" to open the "Scan accessible devices"...
  • Seite 19 3.3.2.2 Changing the network parameters of a controller 1. Select a controller in the "Accessible devices" list. Use the "Details" button to display the current network parameters of the selected controller. 2. Click "Show" to open the "PLC device information" dialog. 3.
  • Seite 20 3.3.3 Changing configured connection parameters Requirement The "IP Adaption" dialog is open, see chapter "Opening the 'IP Adaptation' dialog (Page 17)". Procedure 1. Select the "Override projected connection information" option in the "IP-Adaptation" dialog. 2. Click "Next" to open the "Specify Connection address"...
  • Seite 21 Devices with text-based Control Panel Backup to S7 memory card 1. Select "Info/Settings > Logon/Settings > Service and Commissioning > Backup" in the Loader. 2. Select "Backup > Scanning Options". 3. Enable "Accessible devices" if you want to search for available controllers automatically. If you want to search for a specific controller, enable "IP address"...
  • Seite 22 The connection parameters are only overwritten when the "Override connection parameters" option is enabled. The connection parameters are unchanged if the check box is not selected. 6. In the "Edit connection" dialog, change the IP address of the connection under "IP address". Siemens AG Industry Sector Postfach 48 48 90026 NÜRNBERG...
