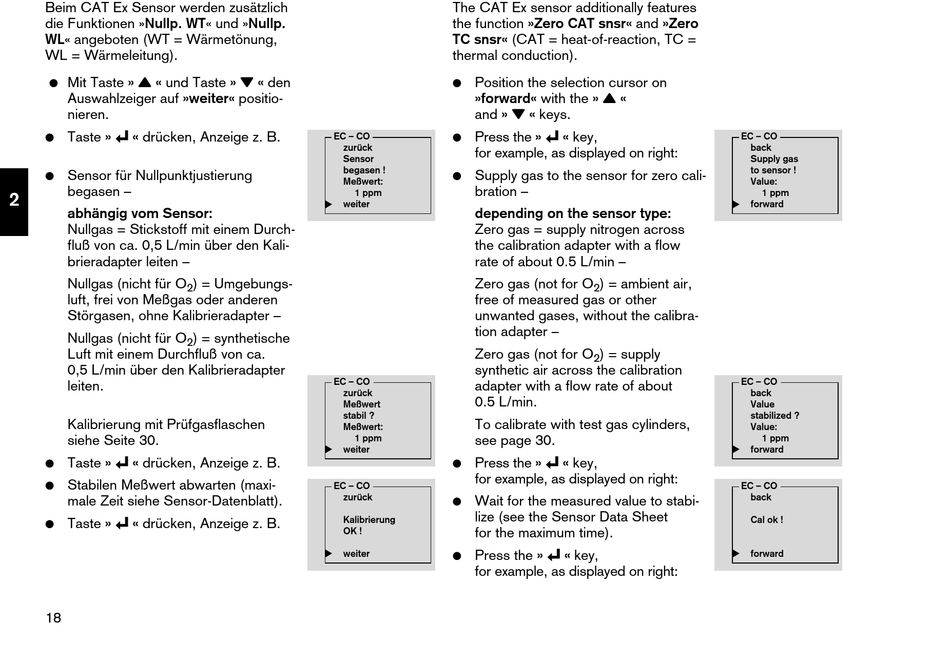

Dräger MiniWarn Technisches Handbuch Seite 18

Beim CAT Ex Sensor werden zusätzlich
die Funktionen »Nullp. WT« und »Nullp.
WL« angeboten (WT = Wärmetönung,
WL = Wärmeleitung).
q
Mit Taste » « und Taste »
Auswahlzeiger auf »weiter« positio-
nieren.
u
Taste » « drücken, Anzeige z. B.
Sensor für Nullpunktjustierung
begasen –
2
abhängig vom Sensor:
Nullgas = Stickstoff mit einem Durch-
fluß von ca. 0,5 L/min über den Kali-
brieradapter leiten –
Nullgas (nicht für O
2
luft, frei von Meßgas oder anderen
Störgasen, ohne Kalibrieradapter –
Nullgas (nicht für O
2
Luft mit einem Durchfluß von ca.
0,5 L/min über den Kalibrieradapter
leiten.
Kalibrierung mit Prüfgasflaschen
siehe Seite 30.
u
Taste » « drücken, Anzeige z. B.
Stabilen Meßwert abwarten (maxi-
male Zeit siehe Sensor-Datenblatt).
u
Taste » « drücken, Anzeige z. B.
18
l
« den
EC – CO
zurück
Sensor
begasen !
Meßwert:
1 ppm
weiter
) = Umgebungs-
) = synthetische
EC – CO
zurück
Meßwert
stabil ?
Meßwert:
1 ppm
weiter
EC – CO
zurück
Kalibrierung
OK !
weiter
The CAT Ex sensor additionally features
the function »Zero CAT snsr« and »Zero
TC snsr« (CAT = heat-of-reaction, TC =
thermal conduction).
Position the selection cursor on
q
»forward« with the » «
l
and » « keys.
u
Press the » « key,
for example, as displayed on right:
Supply gas to the sensor for zero cali-
bration –
depending on the sensor type:
Zero gas = supply nitrogen across
the calibration adapter with a flow
rate of about 0.5 L/min –
Zero gas (not for O ) = ambient air,
2
free of measured gas or other
unwanted gases, without the calibra-
tion adapter –
Zero gas (not for O ) = supply
2
synthetic air across the calibration
adapter with a flow rate of about
0.5 L/min.
To calibrate with test gas cylinders,
see page 30.
u
Press the » « key,
for example, as displayed on right:
Wait for the measured value to stabi-
lize (see the Sensor Data Sheet
for the maximum time).
u
Press the » « key,
for example, as displayed on right:
EC – CO
back
Supply gas
to sensor !
Value:
1 ppm
forward
EC – CO
back
Value
stabilized ?
Value:
1 ppm
forward
EC – CO
back
Cal ok !
forward
