5| Montage Verdichter

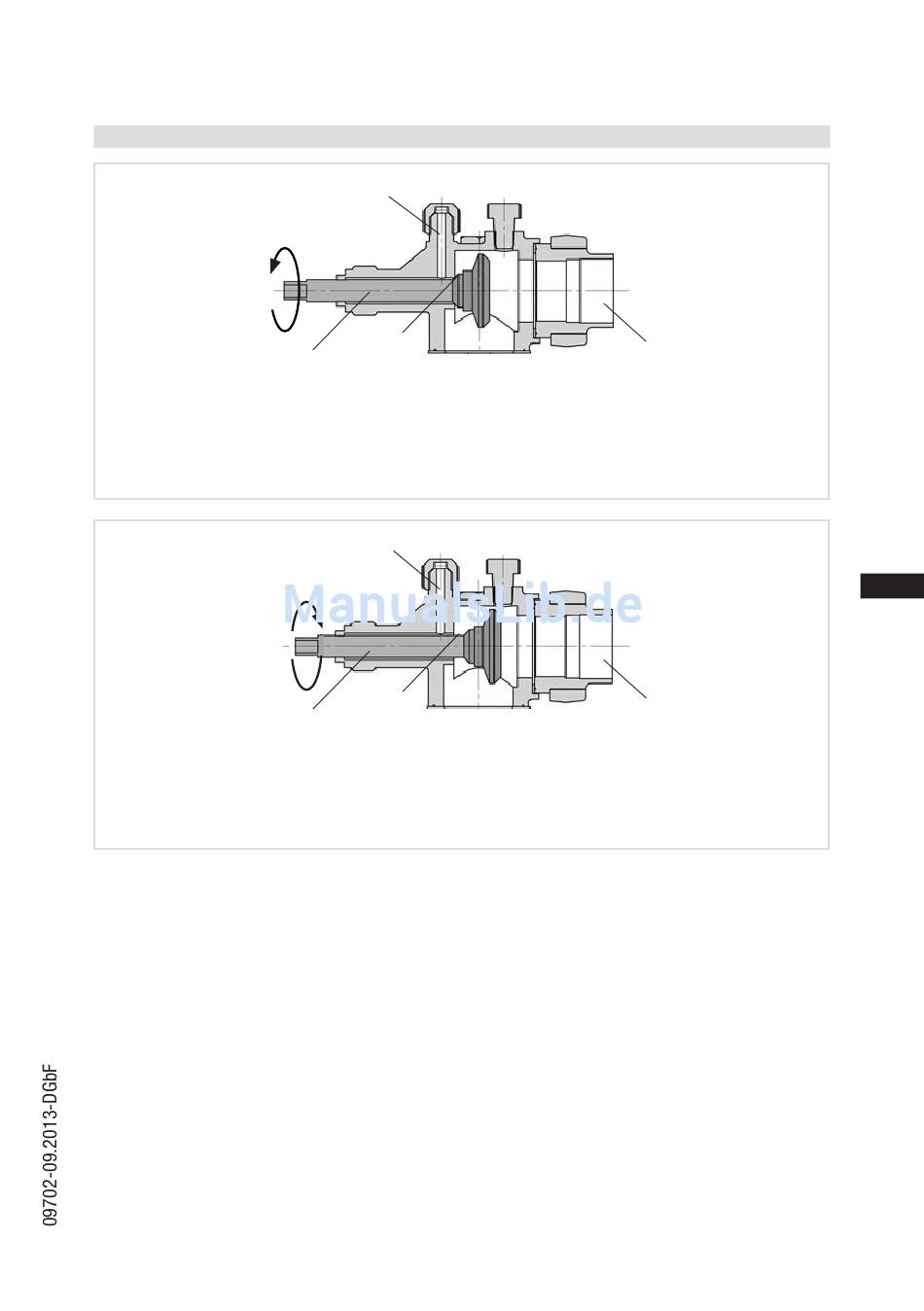

5.7 Funktionsweise der absperrbaren Serviceanschlüsse
Spindel
Öffnen des Absperrventils:
Spindel: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen.
—> Absperrventil voll geöffnet / Service-Anschluss geschlossen.
Der nicht absperrbare Anschluss ist für Sicherheitseinrichtungen vorgesehen.
Spindel
Öffnen des Serviceanschlusses
Spindel: ½ - 1 Umdrehung nach rechts drehen (im Uhrzeigersinn).
—> Service-Anschluss geöffnet / Absperrventil geöffnet.
Der nicht absperrbare Anschluss ist für Sicherheitseinrichtungen vorgesehen.
Serviceanschluss
geschlossen
Anschluss
gesperrt
Serviceanschluss
geöffnet
Anschluss
offen
Rohranschluss
Abb. 21
Rohranschluss
Abb. 22
D
GB
F
E
15
