5| Montage Verdichter

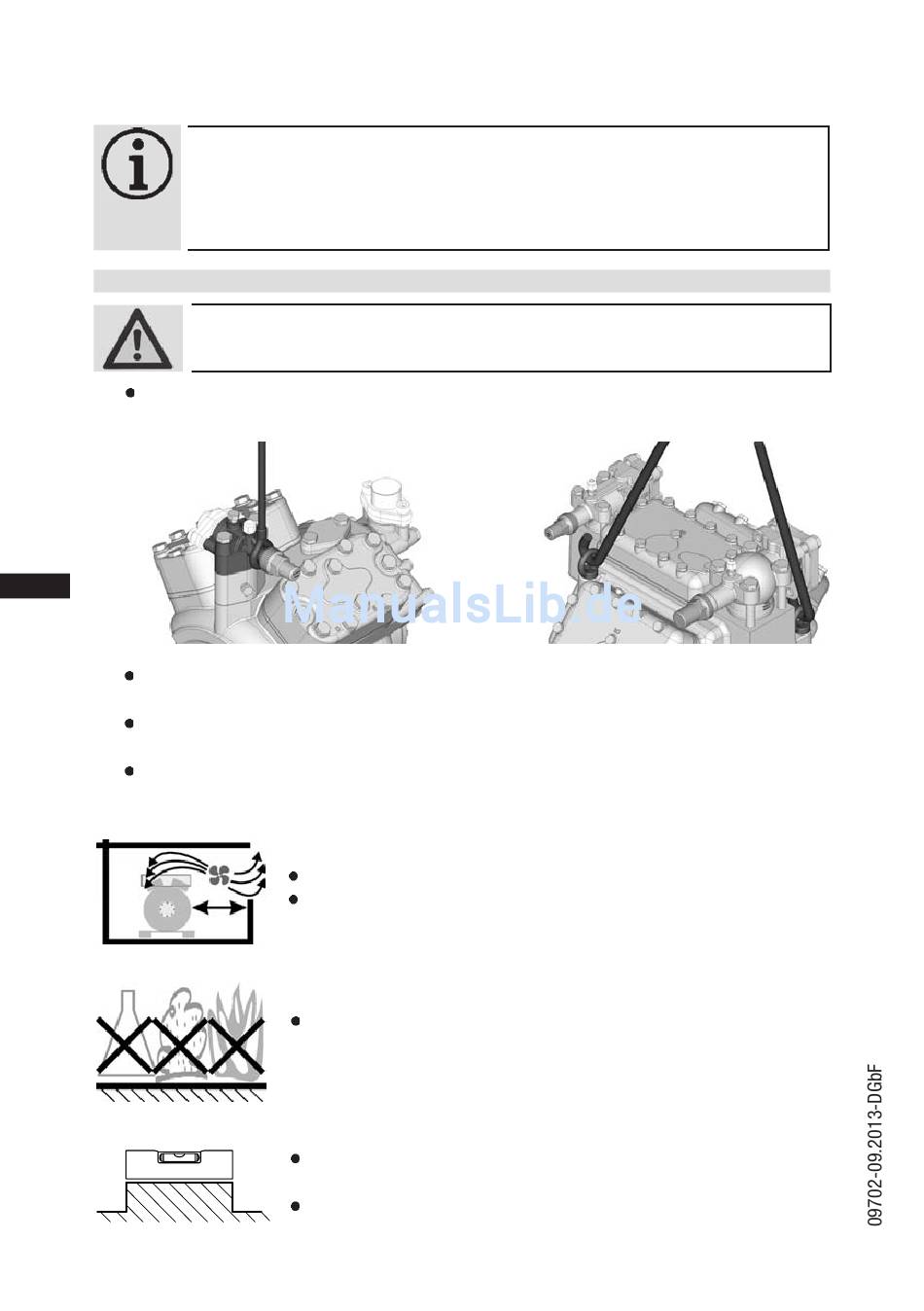

5.1 Aufstellung
Transport- und Aufhängemöglichkeit an der Transportöse (Abb. 12, F14 bis F16) oder direkt
am Druckabsperrventil (Abb. 11, F2 bis F5).
D
GB
Abb. 11
F
Anbauten (z.B. Rohrhalterungen, Zusatzaggregate usw.) am Verdichter sind nur nach Abspra-
E
che mit Bock zulässig.
Aufstellung auf ebener Fläche oder Rahmen mit ausreichender Tragkraft. Verwenden
Sie alle 4 Befestigungspunkte.
Fachgerechte Verdichteraufstellung und Montage des Riemenantriebs sind entscheidend für
den Laufkomfort, die Betriebssicherheit und die Lebensdauer des Verdichters.
3
Abb. 13
Abb. 14
Abb. 15
12
INFO!
Neuverdichter sind ab Werk mit Schutzgas befüllt (3 bar Stickstoff).
Lassen Sie diese Schutzgasfüllung so lange wie möglich im
Verdichter und verhindern Sie Lufteintritt.
Kontrollieren Sie den Verdichter auf Transportschäden, bevor
Sie mit den Arbeiten beginnen.
WARNUNG! Befördern Sie den Verdichter nur mit Hebezeugen mit ausrei-
chender Tragkraft.
2
Ausreichend Freiraum für Wartungsarbeiten vorsehen.
Ausreichende Belüftung für den Antriebsmotor vorsehen.
Nicht in korrosiver Atmosphäre, Staub, Dampf oder brenn-
barer Umgebung betreiben.
Aufstellung auf ebener Fläche oder Rahmen mit ausreichender
Tragkraft.
Verdichter und Antriebsmotor müssen grundsätzlich starr und
bevorzugt auf gemeinsamen Grundrahmen montiert werden.
Abb. 12
1
F
E
D
