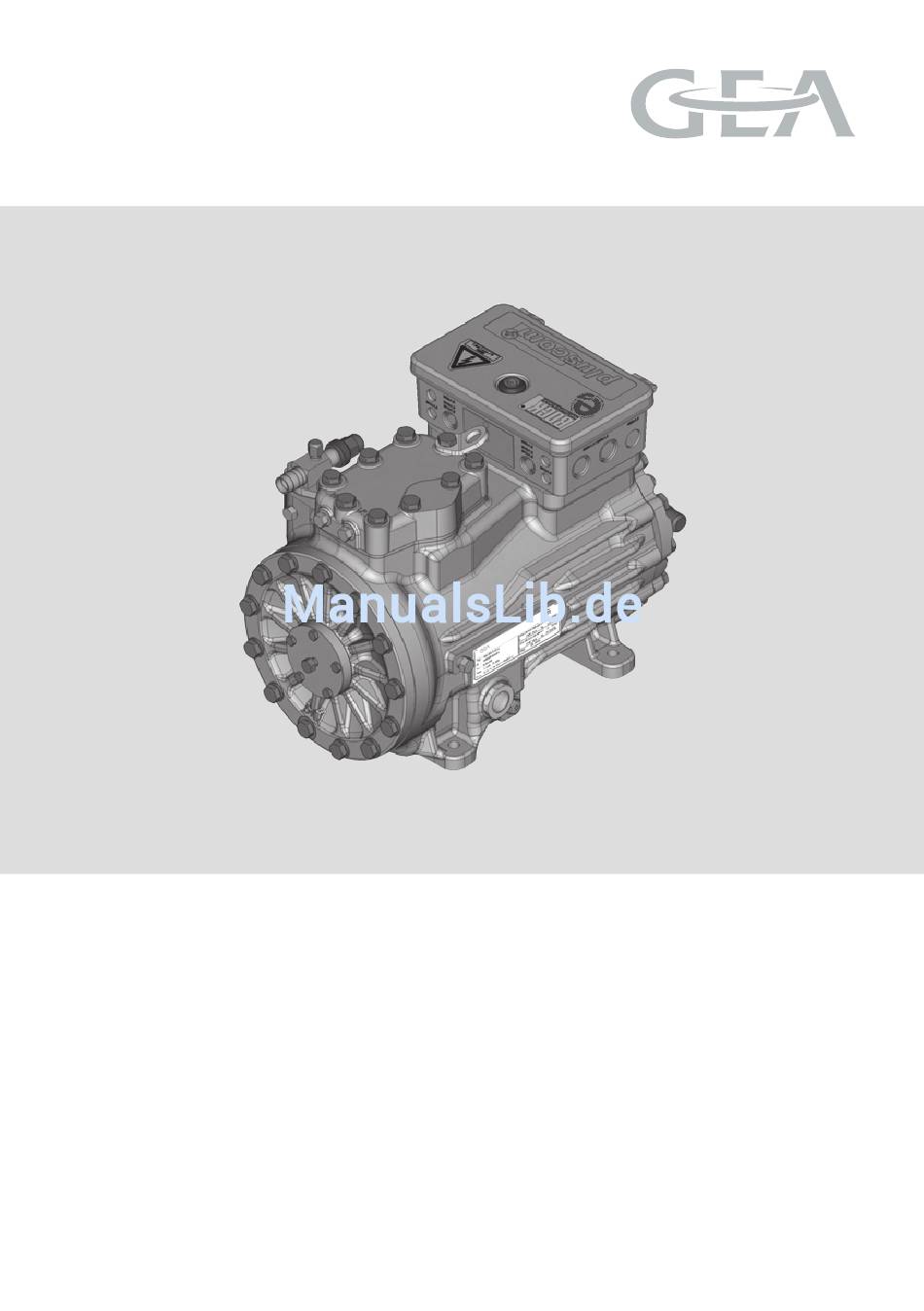

- Seite 1 Bock Compressor HG22e A Montageanleitung Assembly instructions Instructions de montage Instrucciones de montaje Istruzioni per l'installazione engineering for a better world GEA Refrigeration Technologies...
- Seite 3 Bock Compressor HG22e A Montageanleitung HG22e/125-4 A HG22e/125-4 S A HGX22e/125-4 A HGX22e/125-4 S A HG22e/160-4 A HG22e/160-4 S A HGX22e/160-4 A HGX22e/160-4 S A HG22e/190-4 A HG22e/190-4 S A HGX22e/190-4 A HGX22e/190-4 S A engineering for a better world...
-
Seite 4: Zu Dieser Anleitung
Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Anleitung. Diese Anleitung ist zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den Endkun- den weiterzugeben. Hersteller GEA Bock GmbH 72636 Frickenhausen Kontakt GEA Bock GmbH Benzstraße 7... -
Seite 5: Inhaltsverzeichnis
Inhalt Seite Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen 1.2 Notwendige Qualifikation des Personals 1.3 Allgemeine Sicherheitshinweise 1.4 Bestimmungsgemäßer Gebrauch Produktbeschreibung 2.1 Kurzbeschreibung 2.2 Typschild 2.3 Typschlüssel Einsatzbereiche 3.1 Kältemittel 3.2 Ölfüllung 3.3 Einsatzgrenzen Montage Verdichter 4.1 Aufstellung 4.2 Maximale zulässige Schräglage 4.3 Rohranschlüsse 4.4 Rohrleitungen 4.5 Verlegen von Saug- und Druckleitung 4.6 Bedienen der Absperrventile 4.7 Funktionsweise der absperrbaren Serviceanschlüsse... -
Seite 6: Sicherheit
1 | Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen: Hinweis auf eine gefährliche Situation, die, wenn sie nicht GEFAHR! vermieden wird, unmittelbar zum Tod oder schweren Verletzungen führt. Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, möglicherweise zum Tod oder schweren WARNUNG! Verletzungen führt. -
Seite 7: Bestimmungsgemäßer Gebrauch
1 | Sicherheit 1.4 Bestimmungsgemäßer Gebrauch In dieser Montageanleitung wird der HG22e A in der von Bock hergestellten Standardversion beschrieben. Der Verdichter ist für den mobilen Einsatz in Kühlanlagen unter Einhaltung der Einsatz- grenzen bestimmt. Es dürfen nur die in dieser Anleitung angegebenen Kältemittel verwendet werden. -
Seite 8: Produktbeschreibung
2 | Produktbeschreibung 2.1 Kurzbeschreibung • Halbhermetischer Zweizylinder-Hubkolbenverdichter mit Ölpumpenschmierung. • Aluminium Leichtbauweise • Sauggasgekühlter Antriebsmotor Transportöse Druckab- sperrventil Typschild Ölpumpe Ölschauglas Abb. 1 Zylinderdeckel Klemmenkasten Ventilplatte Triebwerksteil Motorteil Saugab- sperrventil Abb. 2 Maße und Anschlüsse finden Sie im Kapitel 9... -
Seite 9: Typschlüssel
2 | Produktbeschreibung Typschild (Beispiel) 2.2 Typschild (Beispiel) GEA Bock GmbH 72636 Frickenhausen, Germany HGX22e/190-4 S A AS35830A001 16,2/9,4A SE 55 Abb. 3 Typbezeichnung Spannung, Schaltung, Frequenz Spannung, Schaltung, Frequenz Typbezeichnung 50 Hz Maschinennummer Nenndrehzahl 50 Hz Nenndrehzahl Maschinennummer maximaler Betriebsstrom... -
Seite 10: Einsatzbereiche
3 | Einsatzbereiche 3.1 Kältemittel • HFKW / HFC: R134a, R404A/R507, R407C • (H)FCKW / (H)CFC: 3.2 Ölfüllung Werkseitig werden die Verdichter mit folgender Ölsorte befüllt: - für R134a, R404A/R507, R407C FUCHS Reniso Triton SE 55 - für R22 FUCHS Reniso SP 46 Verdichter mit Esterölfüllung (FUCHS Reniso Triton SE 55) sind mit einem X in der Typbezeichnung gekennzeichnet (z.B. - Seite 11 R134a Abb. 4 R407C Uneingeschränkter Anwendungsbereich Abb. 5 Zusatzkühlung oder reduzierte Sauggastemperatur Zusatzkühlung und reduzierte Sauggastemperatur Motorvariante -S- (Stärkerer Motor) R404A/R507 Verdampfungstemperatur (°C) Verflüssigungstemperatur (°C) Sauggasüberhitzung (K) Sauggastemperatur (°C) Abb. 6 Max. zulässiger Überdruck (LP/HP) : 19/28 bar LP = Niederdruck HP = Hochdruck Auslegung für andere Bereiche auf Anfrage Abb.
-
Seite 12: Montage Verdichter
4 | Montage Verdichter INFO! Neuverdichter sind ab Werk mit Schutzgas befüllt (3 bar Stickstoff). Lassen Sie diese Schutzgasfüllung so lange wie möglich im Verdichter und verhindern Sie Lufteintritt. Kontrollieren Sie den Verdichter auf Transportschäden, bevor Sie mit den Arbeiten beginnen. 4.1 Aufstellung Transportöse benutzen. -
Seite 13: Rohranschlüsse
4 | Montage Verdichter 4.3 Rohranschlüsse Die Druck- und Saugabsperrventile haben abgestufte Innendurch- messer, so dass Rohre in den gängigen Millimeter- und Zollabmessungen verwendet werden können. Je nach Abmessung wird das Rohr mehr oder weniger tief eintauchen. Die Anschlussdurchmesser der Absperrventile sind auf die max. Verdich- terleistung ausgelegt. -
Seite 14: Bedienen Der Absperrventile
4 | Montage Verdichter 4.6 Bedienen der Absperrventile Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca. ¼ Umdrehung entgegen dem Uhrzeigersinn. Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn wieder an. lösen Ventilspindelabdichtung anziehen Abb. -
Seite 15: Elektrischer Anschluss
5 | Elektrischer Anschluss Elektrischer Anschluss GEFAHR! Hochspannung! Stromschlaggefahr! Führen Sie Arbeiten nur bei spannungslosem Zustand der elektrischen Anlage aus! INFO! Schließen Sie den Verdichtermotors gemäß Schaltplan (s. Innenseite Klemmenkasten) an. Verwenden Sie für Kabeldurchführungen am Klemmenkasten passende Kabelverschraubungen in richtiger Schutzartausführung (s.Typschild). Setzen Sie Zugentlastungen ein und vermeiden Sie Scheuerstellen an Kabeln. - Seite 16 5.3 Schaltplan für Direktstart 230 V ∆ / 400 V Y ...
- Seite 17 Schalter Steuerspannung Verdichtermotor Verdichterschütz MP10 Elektron. Auslösegerät MP 10 Ölsumpfheizung Klemmenleiste im Klemmenkasten...
-
Seite 18: Elektrischer Anschluss
5 | Elektrischer Anschluss 5.4 Elektronisches Auslösegerät MP 10 Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elektro- nischen Auslösegerät MP 10 im Klemmenkasten verbunden sind. Die Betriebsbereitschaft wird nach Anlegen der Netzspannung durch die Leuchtdiode H3 (grün) signalisiert. Bei Übertemperatur in der Motorwicklung schaltet das Gerät den Verdichter ab und die Leuchtdiode H1 leuchtet rot. Zusätzlich kann die Heißgasseite des Verdichters durch einen Wärmeschutzthermostat (Zubehör) gegen Übertemperatur abgesichert werden. Für die Schutzfunktion ist die Leuchtdiode H2 (rot) vorgesehen. -
Seite 19: Externer Anschluss Mp 10 Bei Klemmenkasten In Reduzierter Bauhöhe (Zubehör)
5 | Elektrischer Anschluss 5.6 Externer Anschluss MP 10 bei Klemmenkasten in reduzierter Bauhöhe (Zubehör) 0,5 mm² PTC1 PTC2 Klemmenkasten Abb. 21 5.7 Funktionsprüfung des Auslösegerätes MP 10 Vor der Inbetriebnahme, Störungsbehebung oder Änderungen im Steuerstromkreis ist das Auslösegerät auf Funktion zu prüfen: LED H1 LED H2 LED H3 Vorgang grün •... -
Seite 20: Inbetriebnahme
6 | Inbetriebnahme 6.1 Vorbereitungen zur Inbetriebnahme INFO! Um den Verdichter vor unzulässigen Betriebsbedingungen zu schützen, sind anlagenseitig Hoch- und Niederdruck-Pressostate zwingend erforderlich. Der Verdichter ist im Werk probegelaufen und auf sämtliche Funktionen geprüft worden. Besondere Einlaufvorschriften müssen daher nicht beachtet werden. Kontrollieren Sie den Verdichter auf Transportschäden! 6.2 Druckfestigkeitsprüfung GEFAHR! -
Seite 21: Kältemittelfüllung
6 | Inbetriebnahme 6.5 Kältemittelfüllung VORSICHT! Tragen Sie persönliche Schutzkleidung wie Schutzbrille und Schutzhandschuhe! Vergewissern Sie sich, dass Saug- und Druckabsperrventile geöffnet sind. Füllen Sie das Kältemittel (Vakuum brechen) bei abgeschaltetem Verdichter flüssig direkt in den Verflüssiger bzw. Sammler. Eine nach Inbetriebnahme erforderlich werdende Kältemittelergänzung kann entweder gasförmig in die Saugseite oder - unter entsprechenden Vorsichtsmaßnahmen - auch flüssig am Verdamp- fereingang eingefüllt werden. INFO! Vermeiden Sie Überfüllung der Anlage mit Kältemittel! Um Konzentrationsverschiebungen zu vermeiden, dürfen zeo- trope Kältemittelgemische (z.B. R407C) grundsätzlich nur flüssig... -
Seite 22: Wartung
7 | Wartung 7.1 Vorbereitung WARNUNG! Vor Beginn jeglicher Arbeiten am Verdichter: Verdichter ausschalten und gegen Wiedereinschalten sichern. Verdichter vom Systemdruck entlasten. Verhindern Sie Lufteintritt in die Anlage! Nach erfolgter Wartung: Sicherheitsschalter anschließen. Verdichter evakuieren. Einschaltsperre aufheben. 7.2 Auszuführende Arbeiten Ölwechsel: Grundsätzlich ist bei ordnungsgemäß... -
Seite 23: Auszug Aus Der Schmierstofftabelle
7 | Wartung 7.5 Auszug aus der Schmierstofftabelle Die im Werk serienmäßig eingefüllte Ölsorte ist auf dem Typschild vermerkt. Diese Ölsorte sollte bevorzugt eingesetzt werden. Alternativen dazu sind in nachfolgendem Auszug aus unserer Schmierstofftabelle aufgeführt. Kältemittel Bock Serienölsorte Empfohlene Alternativen Fuchs SEZ 32 HFKW ICI Emkarate RL 46 S... -
Seite 24: Technische Daten
8 | Technische Daten 220-240 V ∆ / 380-420 V Y - 3 - 50 Hz 265-290 V ∆ / 440-480 V Y - 3 - 60 Hz... -
Seite 25: Maße Und Anschlüsse
9 | Maße und Anschlüsse Maße Zubehör / Dimension Maße Zubehör / Dim Massenschwerpunkt Maße Zubehör / Dimensio ca.475 ca.4 ca.475 ca.285 DV B1 ¹ H,D1 H,D1 H,D1 ca.130 ca.130 ca.130 ca.240 ca.240 46 (43) 4x 12 ca.240 79 (74) Massenschwerpunkt Änderungen vorbehalten Massenschwerpunkt... -
Seite 26: Konformitäts- Und Einbauerklärung
Einsatz der Verdichter innerhalb der Europäischen Union (gemäß Maschinenrichtlinie 2006/42/EG) Der Hersteller: GEA Bock GmbH, Benzstraße 7 72636 Frickenhausen, Tel.: 07022/9454-0 erklärt hiermit, dass der Kältemittelverdichter HG22e A den grundlegenden Anforderungen des Anhang II 1B der Maschinenrichtlinie 2006/42/EG entspricht. Folgende harmonisierte Normen wurden angewandt: EN ISO 12100-1 EN ISO 12100-2... -
Seite 27: Service
Vorteile in vollem Umfange und über den gesamten Einsatzzeitraum Ihrer Kälteanlage nutze können, beachten Sie unbedingt die folgenden Bedienungs- und Wartungshinweise. Bei Frag GEA Bock GmbH Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungstechnik oder an Benzstraße 7 Kältefachgroßhandel bzw. - Seite 28 Verbindlichkeit GEA-versity Die GEA Group ist ein globaler Maschinenbaukonzern mit Umsatz in Milliardenhöhe und operativen Unter- nehmen in über 50 Ländern. Das Unternehmen wurde 1881 gegründet und ist einer der größten Anbieter innovativer Anlagen und Prozesstechnologien. Die GEA Group ist im STOXX Europe 600 Index gelistet.
