4| Montage Verdichter

4.3 Flanschabsperrventile (HP/LP)

ACHTUNG!
Abb. 9

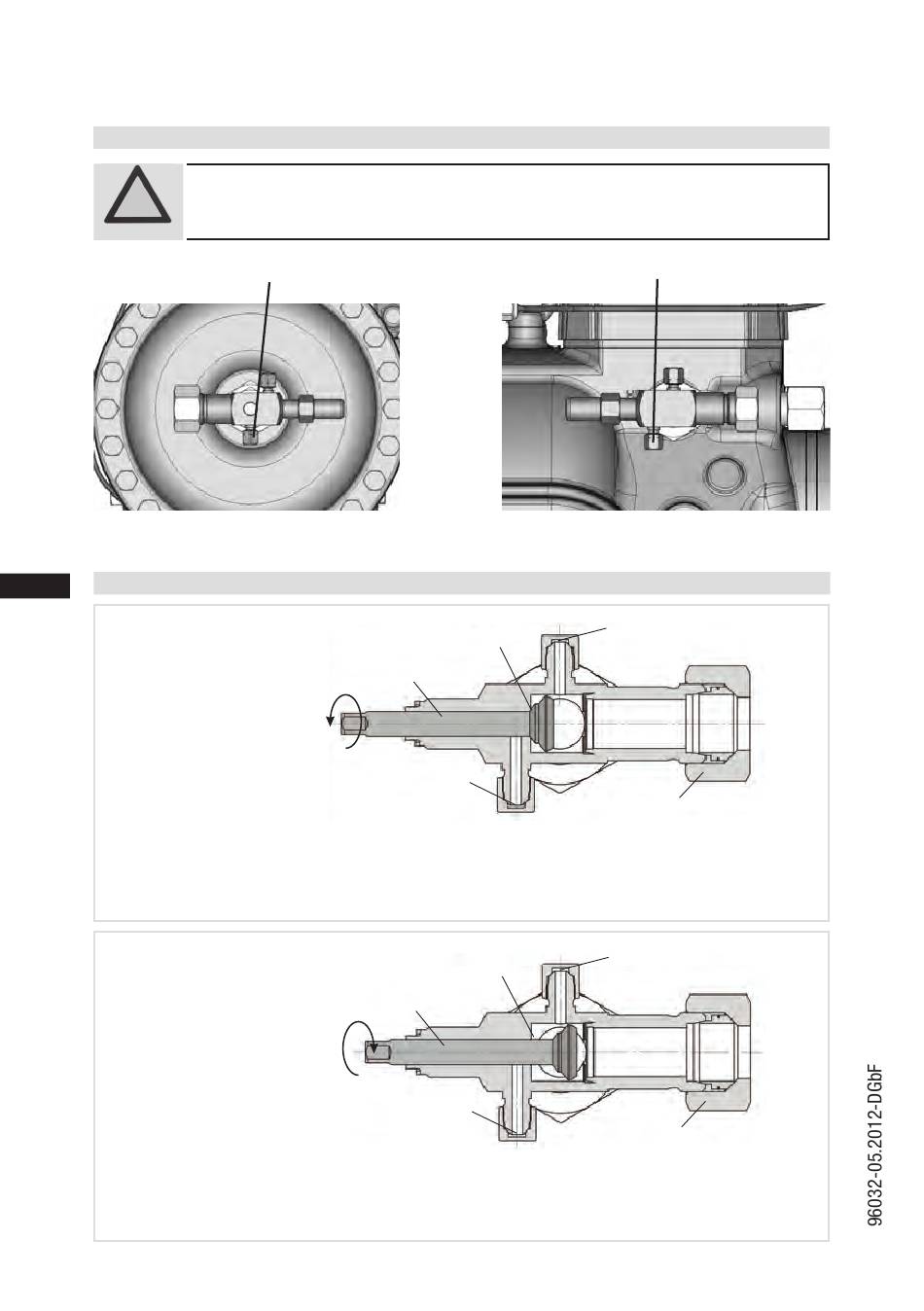

4.4 Funktionsweise der absperrbaren Serviceanschlüsse
D
GB
F
E
Öffnen des Absperrventils:
Spindel: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen.
—> Absperrventil voll geöffnet / Service-Anschluss geschlossen.
Der nicht absperrbare Anschluss ist für Sicherheitseinrichtungen vorgesehen.
Öffnen des Serviceanschlusses
Spindel: 1/2 -1 Umdrehung nach rechts drehen.
—> Service-Anschluss geöffnet / Absperrventil geöffnet.
Der nicht absperrbare Anschluss ist für Sicherheitseinrichtungen vorgesehen.
10
Der Verdichter muss vor Beginn jeglicher Arbeiten und vor dem
Anschluss an das Kältesystem über die Anschlüsse A und B druck-
entlastet werden.
A
Spindel
Serviceanschluss
geschlossen
Spindel
Serviceanschluss
geöffnet
Abb. 10
Anschluss nicht
Anschluss
absperrbar
gesperrt
Rohranschluss
Anschluss nicht
Anschluss
absperrbar
offen
Rohranschluss
B
Abb. 11
Abb. 12
