4| Montage Verdichter

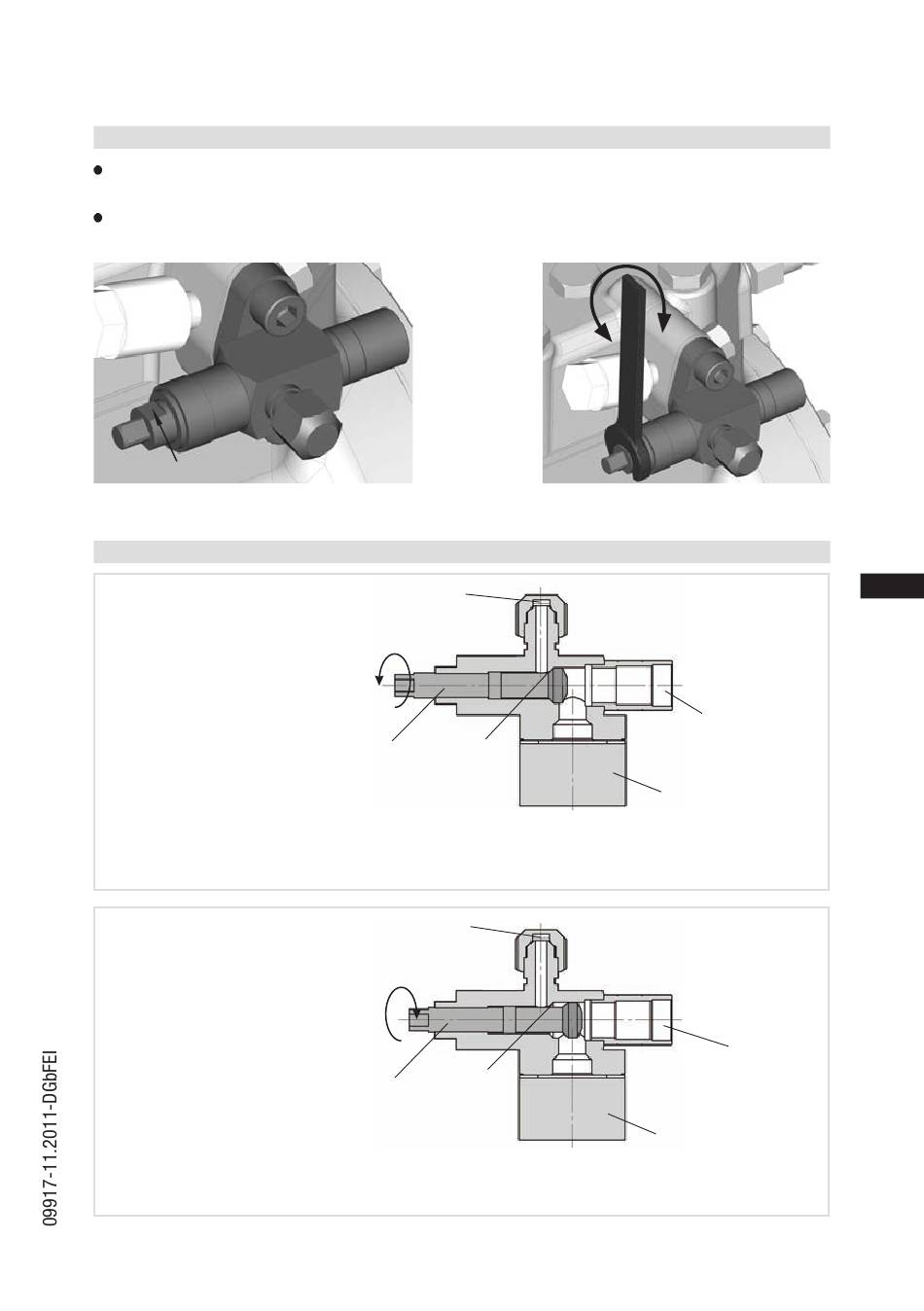

4.5 Bedienen der Absperrventile

Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca.
¼ Umdrehung entgegen dem Uhrzeigersinn.
Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn
wieder an.
Ventilspindelabdichtung
Abb. 11
4.6 Funktionsweise der absperrbaren Serviceanschlüsse
Öffnen des Absperrventils:
Spindel: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen.
—> Absperrventil voll geöffnet / Service-Anschluss geschlossen
Öffnen des Serviceanschlusses
Spindel: 1/2 -1 Umdrehung nach rechts drehen.
—> Service-Anschluss geöffnet / Absperrventil geöffnet.
Serviceanschluss
geschlossen
Anschluss
Spindel
gesperrt
Serviceanschluss
geöffnet
Anschluss
Spindel
offen
anziehen
lösen
Abb. 12
Rohranschluss
Verdichter
Rohranschluss
Verdichter
D
GB
F
E
Abb. 13
Abb. 14
