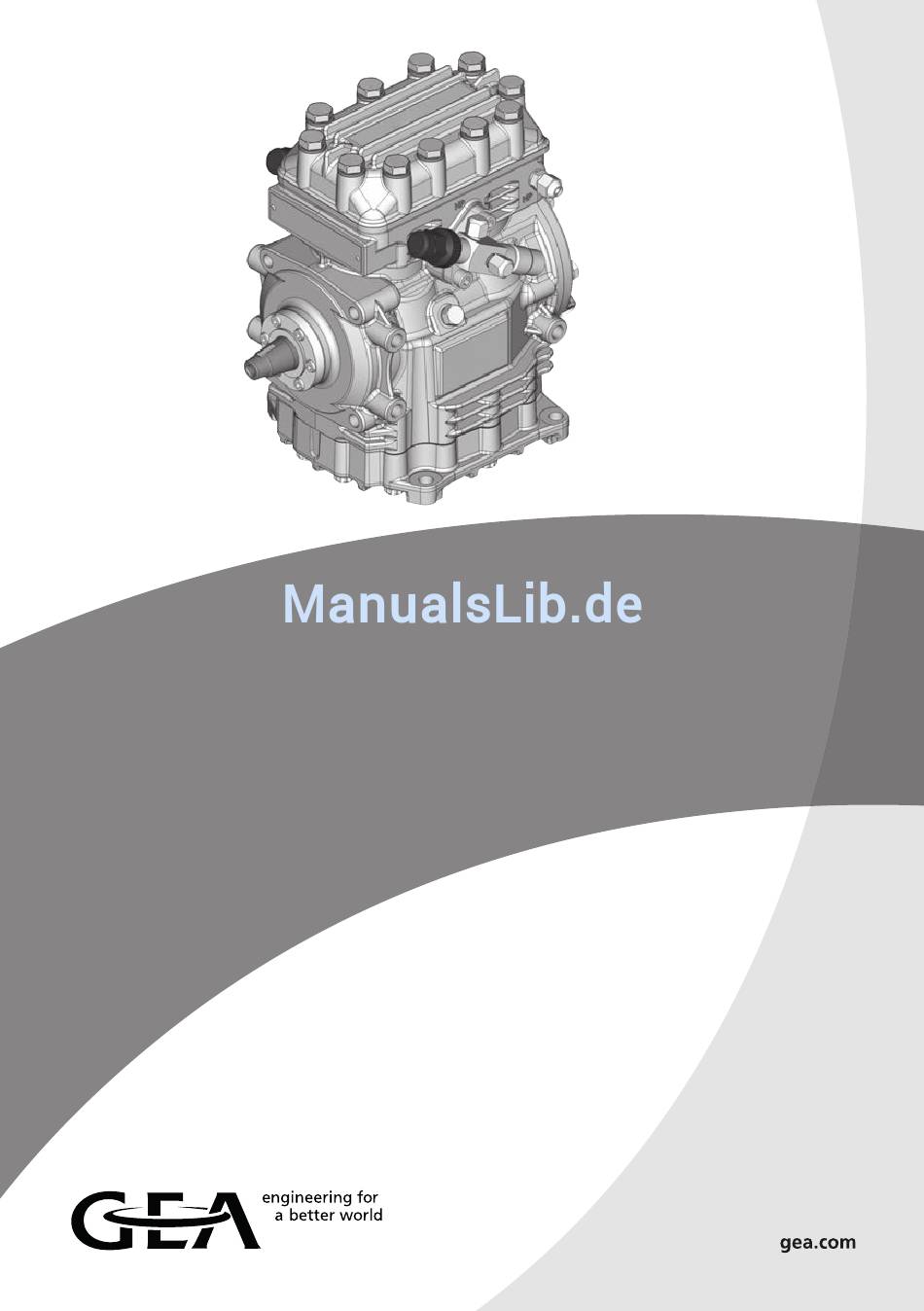

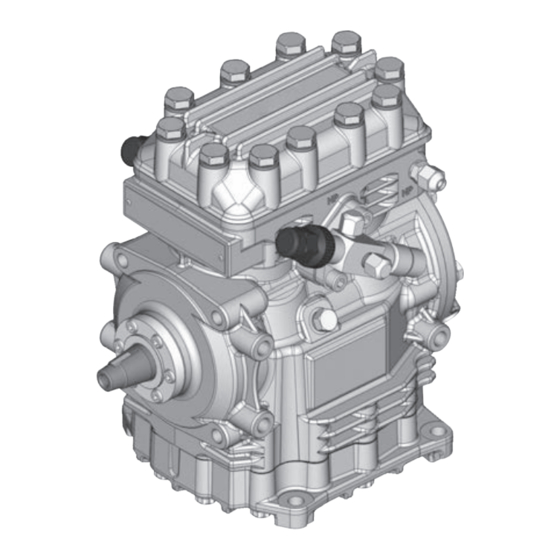

- Seite 1 GEA Bock FK20 Montageanleitung Assembly instructions Instructions de montage Istruzioni per l'installazione Yükleme yönergeleri...
- Seite 3 GEA Bock FK20 Montageanleitung 09740-06.2017-D Originalanleitung FK20/120 N FK20/145 N FK20/170 N FK20/120 K FK20/145 K FK20/170 K FK20/120 TK FK20/145 TK FK20/170 TK FKX20/120 N FKX20/145 N FKX20/170 N FKX20/120 K FKX20/145 K FKX20/170 K FKX20/120 TK FKX20/145 TK...
-
Seite 4: Zu Dieser Anleitung
Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Anleitung. Diese Anleitung ist zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den Endkun- den weiterzugeben. Hersteller GEA Bock GmbH 72636 Frickenhausen Kontakt GEA Bock GmbH Benzstraße 7... -
Seite 5: Inhaltsverzeichnis
Inhalt Seite Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen 1.2 Notwendige Qualifikation des Personals 1.3 Allgemeine Sicherheitshinweise 1.4 Bestimmungsgemäßer Gebrauch Produktbeschreibung 2.1 Kurzbeschreibung 2.2 Typschild 2.3 Typschlüssel Einsatzbereiche 3.1 Kältemittel 3.2 Ölfüllung 3.3 Einsatzgrenzen 3.4 N- und K-Version 3.4.1 Einsatzgrenzen R134a 3.4.2 Einsatzgrenzen R407C 3.5 TK-Version 3.5.1 Einsatzgrenzen R404A/R507 3.5.2 Einsatzgrenzen R22 Montage Verdichter... -
Seite 6: Sicherheit
1 | Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen: Hinweis auf eine gefährliche Situation, die, wenn sie nicht GEFAHR! vermieden wird, unmittelbar zum Tod oder schweren Verletzungen führt. Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, möglicherweise zum Tod oder schweren WARNUNG! Verletzungen führt. -
Seite 7: Allgemeine Sicherheitshinweise
1.4 Bestimmungsgemäßer Gebrauch In dieser Montageanleitung wird der FK20 in der von GEA hergestellten Standardversion beschrieben. Der Verdichter ist für den Einsatz in Kühlanlagen unter Einhaltung der Einsatzgrenzen bestimmt. Es dürfen nur die in dieser Anleitung angegebenen Kältemittel verwendet werden. -
Seite 8: Produktbeschreibung
2 | Produktbeschreibung 2.1 Kurzbeschreibung Es stehen drei Ausführungsvarianten für unterschiedliche Einsatzbereiche zur Auswahl: > für die Klimatisierung die K-Ausführung > für die Klima- oder Normalkühlung die N-Ausführung > für die Tiefkühlung die TK-Ausführung Die Unterschiede liegen im Wesentlichen in der Ventilplattenbestückung, die in punkto Betriebssicherheit und Effizienz dem jeweiligen Anwendungsbereich angepasst ist. -
Seite 9: Typschild (Beispiel)
2 | Produktbeschreibung 2.2 Typschild (Beispiel) AS12345A020 GEA Bock GmbH 72636 Frickenhausen, Germany FKX20/170N 14,8 19/28bar Abb. 3 Maschinennummer Typbezeichnung Werkseitig eingefüllte Ölsorte Hubvolumen bei 1450 /min ND (LP): max. zulässiger Überdruck Beachten Sie hierzu die Niederdruckseite Einsatzgrenzendiagramme! HD (HP): max. zulässiger Überdruck Hochdruckseite 2.3 Typschlüssel (Beispiel) 170 N Ausführungsvariante ¹... -
Seite 10: Einsatzbereiche
3 | Einsatzbereiche 3.1 Kältemittel • HFKW / HFC: R134a, R404A/R507, R407C • (H)FCKW / (H)CFC: 3.2 Ölfüllung Werkseitig werden die Verdichter mit folgender Ölsorte befüllt: - für R134a, R404A/R507, R407C FUCHS Reniso Triton SE 55 - für R22 FUCHS Reniso SP 46 Verdichter mit Esterölfüllung (FUCHS Reniso Triton SE 55) sind mit einem X in der Typbezeichnung gekennzeichnet (z.B. -
Seite 11: N- Und K-Version
3 | Einsatzbereiche 3.4 N- und K-Version Verfügbare Modelle: • FKX20/120 N • FKX20/145 N • FKX20/170 N • FKX20/120 K • FKX20/145 K • FKX20/170 K 3.4.1 Einsatzgrenzen R134a (N- und K-Version) Zulässige Drehzahlen: Max. zulässiger Überdruck N-Ausführung: 500 - 3000 ¹/ (Spitzendrehzahl 3500 ¹/ Hochdruckseite (HD): 28 bar K-Ausführung: 500 - 3500 ¹/... -
Seite 12: Tk-Version
3 | Einsatzbereiche 3.5 TK-Version R404A/R507 Verfügbare Modelle: • FK20/120 TK • FK20/145 TK • FK20/170 TK • FKX20/120 TK • FKX20/145 TK • FKX20/170 TK 3.5.1 Einsatzgrenzen R404A/R507 (TK-Version) R404A/R507 TK Zulässige Drehzahlen: Max. zulässiger Überdruck TK-Ausführung: 500 - 2600 ¹/ Hochdruckseite (HD): 28 bar t (°C) Uneingeschränkter... -
Seite 13: Montage Verdichter
Sie mit den Arbeiten beginnen. 4.1 Aufstellung Anbauten (z.B. Rohrhalterungen, Zusatzaggregate usw.) am Verdichter sind nur nach Abspra- che mit GEA zulässig. Aufstellung auf ebener Fläche oder Rahmen mit ausreichender Tragkraft. Der Verdichter kann folgendermaßen befestigt werden: - über die 4 Bohrungen an der Bodenplatte - über die 3 seitlichen Sacklochgewinde M10 links oder rechts am Verdichtergehäuse... -
Seite 14: Keilriemenantrieb
4 | Montage Verdichter 4.3 Keilriemenantrieb ACHTUNG! Unsachgemäß ausgeführte Riemenantriebe, insbesondere Rie- menschläge oder zu hohe Spannkräfte, können Verdichter- schäden verursachen! Achten Sie auf eine fachgerechte Aus- legung des Riementriebes, z.B. durch den Einsatz von Spannrollen und die Wahl des Riemenprofils und der Riemenlänge. 4.4 Hauptlagerbelastung Um eine Überlastung des Verdichter-Hauptlagers durch den Riemen- 600 N max = 30kNmm... -
Seite 15: Rohranschlüsse
4 | Montage Verdichter 4.6 Rohranschlüsse Die Rohranschlüsse haben abgestufte Innendurchmesser, so dass Rohre in den gängigen Millimeter- und Zollabmessungen verwendet werden können. Die Anschlussdurchmesser der Absperrventile sind auf die max. Verdich- terleistung ausgelegt. Der tatsächlich erforderliche Rohrquerschnitt ist der Leistung anzupassen. Dasselbe gilt für Rückschlagven- Abb.12: abgestufter tile. -
Seite 16: Funktionsweise Der Absperrbaren Serviceanschlüsse
4 | Montage Verdichter 4.9 Funktionsweise der absperrbaren Serviceanschlüsse Rohranschluss Öffnen des Absperrventils: a) Spindel 1: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen. —> Absperrventil voll geöffnet / Service-Anschluss 2 geschlossen Abb. 15 Rohranschluss Öffnen des Serviceanschlusses (2) b) Spindel 1: 1/2 -1 Umdrehung nach rechts drehen. -
Seite 17: Inbetriebnahme
5 | Inbetriebnahme 5.1 Vorbereitungen zur Inbetriebnahme INFO! Um den Verdichter vor unzulässigen Betriebsbedingungen zu schützen, sind anlagenseitig Hoch- und Niederdruck-Pressostate zwingend erforderlich. Der Verdichter ist im Werk probegelaufen und auf sämtliche Funktionen geprüft worden. Besondere Einlaufvorschriften müssen daher nicht beachtet werden. Kontrollieren Sie den Verdichter auf Transportschäden! 5.2 Druckfestigkeitsprüfung Der Verdichter wurde im Werk auf Druckfestigkeit geprüft. -
Seite 18: Kältemittelfüllung
5 | Inbetriebnahme 5.5 Kältemittelfüllung VORSICHT! Tragen Sie persönliche Schutzkleidung wie Schutzbrille und Schutzhandschuhe! ACHTUNG! Vermeiden Sie Überfüllung der Anlage mit Kältemittel! Um Konzentrationsverschiebungen zu vermeiden, dürfen zeo- trope Kältemittelgemische (z.B. R407C) grundsätzlich nur flüssig in die Kälteanlage befüllt werden. Befüllen Sie nicht flüssig über das Saugabsperrventil am Verdichter. -
Seite 19: Vermeiden Von Flüssigkeitsschlägen
5 | Inbetriebnahme 5.7 Vermeiden von Flüssigkeitsschlägen ACHTUNG! Flüssigkeitsschläge können zu Schäden am Verdichter führen sowie Kältemittelaustritt verursachen. Beachten Sie zur Vermeidung von Flüssigkeitsschlägen: Die komplette Kälteanlage muss fachgerecht ausgelegt und ausgeführt sein. Alle Komponenten müssen leistungsmäßig aufeinander abgestimmt sein (insbesondere Verdampfer und Expansionsventil). -
Seite 20: Wartung
145 TK 145 K 170 K Bezeichnung Art.-Nr. Art.-Nr. Art.-Nr. Art.-Nr. Art.-Nr. BS Dichtungen 80200 80515 BS Ventilplatte 80240 80242 80201 80202 80514 BS Gleitringdichtung 08002 Öl SP 46, 1 Liter 02279 Öl SE 55, 1 Liter 02282 Verwenden Sie nur Original GEA Ersatzteile! -
Seite 21: Auszug Aus Der Schmierstofftabelle
Die im Werk serienmäßig eingefüllte Ölsorte ist auf dem Typschild vermerkt. Diese Ölsorte sollte bevorzugt eingesetzt werden. Alternativen dazu sind in nachfolgendem Auszug aus unserer Schmierstofftabelle aufgeführt. Kältemittel GEA Serienölsorte Empfohlene Alternativen HFKW Fuchs Reniso Triton SE 55 Fuchs SEZ 32/68/80 Esso/Mobil EAL Arctic 46 (z.B. -
Seite 22: Zubehör
7 | Zubehör 7.1 Wärmeschutzthermostat (Art.-Nr. 07595) Für das Anbringen des Fühlerelementes ist ein spezieller Zwischenflansch unter dem Druckabsperrventil vorgesehen (Teile-Nr. 04175). Schalten Sie den Wärmeschutzthermostat in Reihe mit der Steuerleitung. Technische Daten: Schaltspannung max. : 24 V DC Schaltstrom max. : 2,5 A bei 24 V DC Ausschalttemperatur : 145 °C ±... -
Seite 23: Technische Daten
8 | Technische Daten Zylinderzahl... -
Seite 24: Maße Und Anschlüsse
9 | Maße und Anschlüsse ca.215 ca.263 78,5 78,5 3xM10 beidseitig ca.150 = Massenschwerpunkt Maße in () = K - Ausführung Maße in mm Abb. 18 Wellenende 6x M5 Ansicht X A4x6,5 DIN 6888 3xM10 M8x22 beidseitig 24,7 34,3 36,3 55,1 Abb. - Seite 25 9 | Maße und Anschlüsse Saugleitung siehe technische Daten, Kapitel 8 Druckleitung Anschluß Saugseite, nicht absperrbar 16 " UNF Anschluß Saugseite, absperrbar 16 " UNF Anschluß Saugseite, nicht absperrbar 8 " NPTF Anschluß Druckseite, nicht absperrbar 16 " UNF Anschluß Druckseite, absperrbar 16 "...
-
Seite 26: Einbauerklärung
Einsatz der Verdichter innerhalb der Europäischen Union (gemäß Maschinenrichtlinie 2006/42/EG) Der Hersteller: GEA Bock GmbH, Benzstraße 7 72636 Frickenhausen, Tel.: 07022/9454-0 erklärt hiermit, dass der Kältemittelverdichter FK20 den grundlegenden Anforderungen des Anhang II 1B der Maschinenrichtlinie 2006/42/EG entspricht. -
Seite 27: Service
Bei Fragen zu Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungstechnik oder an den Kältefachgroßhandel bzw. unsere Vertretung. Das GEA-Serviceteam erreichen Sie tele- fonisch über unsere kostenlose Hotline 00 800 / 800 000 88 oder via E-Mail: info@gea.com... - Seite 28 Die GEA Group ist ein globaler Maschinenbaukonzern mit Umsatz in Milliardenhöhe und operativen Unternehmen in über 50 Ländern. Das Unternehmen wurde 1881 gegründet und ist einer der größten Anbieter innovativer Anlagen und Prozesstechnologien. Die GEA Group ist im STOXX ®...
