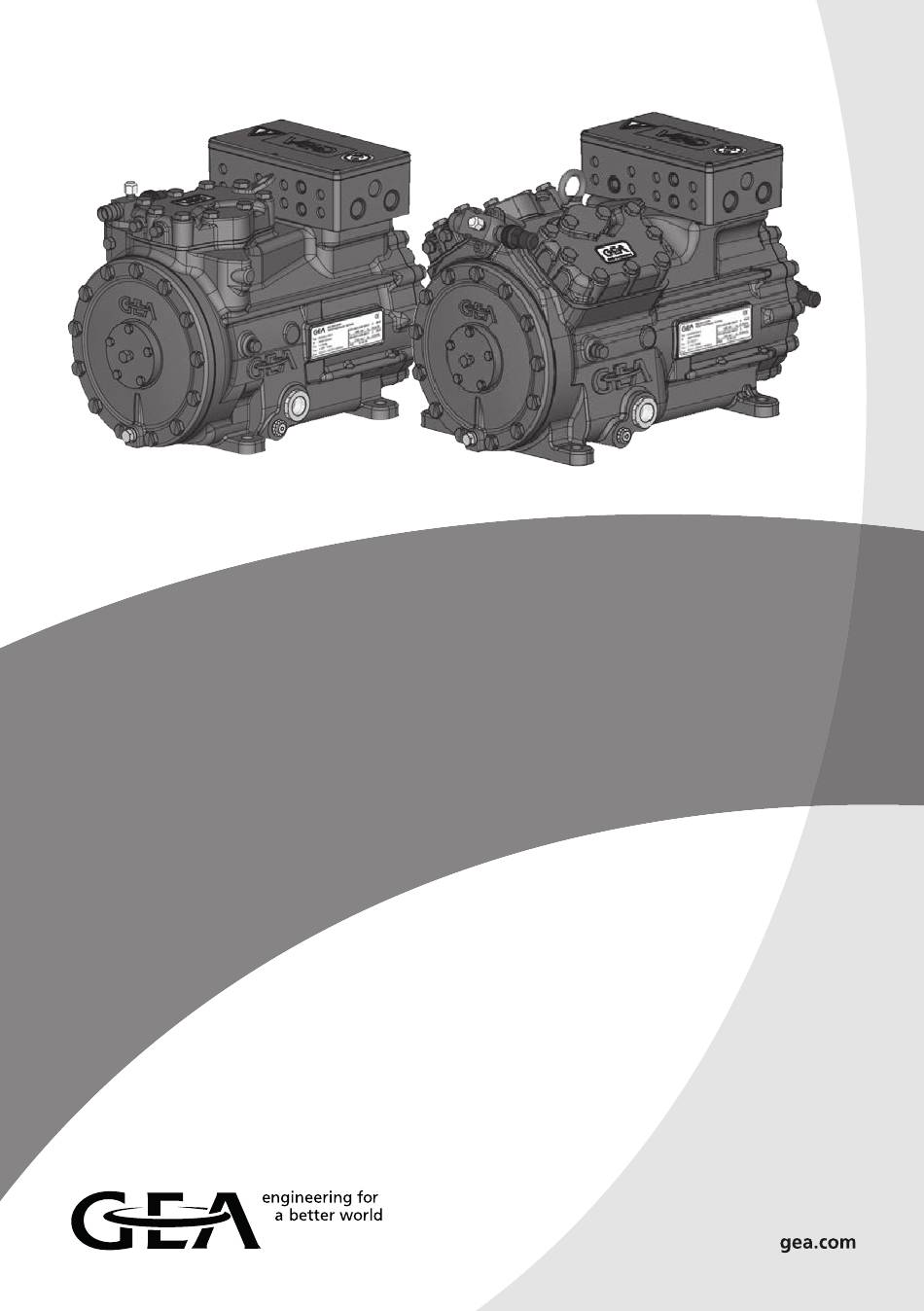

- Seite 1 GEA Bock HG22e/HG34e Montageanleitung Assembly instructions Instructions de montage Instrucciones de montaje Istruzioni per l'installazione Руководство по монтажу...
- Seite 1 GEA Bock HG22e/HG34e Montageanleitung Assembly instructions Instructions de montage Instrucciones de montaje Istruzioni per l'installazione Руководство по монтажу...
- Seite 3 GEA Bock HG22e/HG34e Montageanleitung 96415-09-2016-D Originalanleitung HG22e/125-4 HG22e/125-4 S HGX22e/125-4 HGX22e/125-4 S HG22e/160-4 HG22e/160-4 S HGX22e/160-4 HGX22e/160-4 S HG22e/190-4 HG22e/190-4 S HGX22e/190-4 HGX22e/190-4 S HG34e/215-4 HG34e/215-4 S HG34e/215-4 HGX34e/215-4 S HG34e/255-4 HG34e/255-4 S HG34e/255-4 HGX34e/255-4 S HG34e/315-4 HG34e/315-4 S HG34e/315-4...
- Seite 3 GEA Bock HG22e/HG34e Montageanleitung 96415-09-2016-D Originalanleitung HG22e/125-4 HG22e/125-4 S HGX22e/125-4 HGX22e/125-4 S HG22e/160-4 HG22e/160-4 S HGX22e/160-4 HGX22e/160-4 S HG22e/190-4 HG22e/190-4 S HGX22e/190-4 HGX22e/190-4 S HG34e/215-4 HG34e/215-4 S HG34e/215-4 HGX34e/215-4 S HG34e/255-4 HG34e/255-4 S HG34e/255-4 HGX34e/255-4 S HG34e/315-4 HG34e/315-4 S HG34e/315-4...
-
Seite 4: Zu Dieser Anleitung
Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Anleitung. Diese Anleitung soll zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den End- kunden weitergegeben werden. Hersteller GEA Bock GmbH 72636 Frickenhausen Kontakt GEA Bock GmbH Benzstraße 7... - Seite 5 Inhalt Seite Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen 1.2 Notwendige Qualifikation des Personals 1.3 Allgemeine Sicherheitshinweise 1.4 Bestimmungsgemäßer Gebrauch Produktbeschreibung 2.1 Kurzbeschreibung 2.2 Typschild 2.3 Typschlüssel Einsatzbereiche 3.1 Kältemittel 3.2 Ölfüllung 3.3 Einsatzgrenzen 3.4 Kältemittel - HGX34e R407C, 35 bar 3.5 Ölfüllung für HGX34e R407C, 35 bar 3.6 Einsatzgrenzen für HGX34e R407C, 35 bar Montage Verdichter 4.1 Lagerung und Transport...
-
Seite 6: Sicherheit
1 | Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen: GEFAHR Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, unmittelbar zum Tod oder schweren Verletzungen führt WARNUNG Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, möglicherweise zum Tod oder schweren Verletzungen führt VORSICHT Hinweis auf eine gefährliche Situation, die, wenn sie nicht... -
Seite 7: Allgemeine Sicherheitshinweise
Der Verdichter darf nicht in explosionsgefährdeten Bereichen eingesetzt werden! In dieser Montageanleitung werden die im Titel genannten Verdichter in der von GEA hergestellten Standardversion beschrieben. GEA-Kältemittelverdichter sind für den Einbau in eine Maschine bestimmt (innerhalb der EU gemäß den EU-Richtlinien 2006/42/EG - Maschinenrichtlinie - und 2014/68/EU - Druckgeräterichtlinie). -
Seite 8: Produktbeschreibung
2 |Produktbeschreibung 2.1 Kurzbeschreibung • HG22e: Halbhermetischer Zweizylinder-Hubkolbenverdichter mit Ölpumpenschmierung. • HG34e: Halbhermetischer Vierzylinder-Hubkolbenverdichter mit Ölpumpenschmierung. • Sauggasgekühlter Antriebsmotor Transportöse Druckab- sperrventil Ventilplatte Typschild Ölpumpe Ölschauglas Abb. 1 HG22e Klemmenkasten Zylinderdeckel Triebwerksteil Saugab- Motorteil sperrventil Abb. 2 HG34e Maße und Anschlüsse finden Sie im Kapitel 9... -
Seite 9: Typschild (Beispiel)
2 | Produktbeschreibung 2.2 Typschild (Beispiel) GEA Bock GmbH 72636 Frickenhausen, Germany HGX34e/315-4 AS38125A001 27,3 27,3 21,1/12,2A 111A 32,8 32,8 19/28 IP66 SE 55 SE 55 Abb. 3 Spannung, Schaltung, Frequenz Typbezeichnung 50 Hz Nenndrehzahl Maschinennummer Hubvolumen maximaler Betriebsstrom Spannung, Schaltung, Frequenz... -
Seite 10: Einsatzbereiche
3 | Einsatzbereiche 3.1 Kältemittel • HFKW / HFC: R134a, R404A/R507, R407C • (H)FCKW / (H)CFC: 3.2 Ölfüllung Werkseitig werden die Verdichter mit folgender Ölsorte befüllt: - für R134a, R404A/R507, R407C FUCHS Reniso Triton SE 55 - für R22 FUCHS Reniso SP 46 Verdichter mit Esterölfüllung (FUCHS Reniso Triton SE 55) sind mit einem X in der Typbezeichnung gekennzeichnet (z.B. - Seite 11 3 | Einsatzbereiche ACHTUNG Beim Betrieb im Unterdruckbereich besteht die Gefahr von Lufteintritt auf der Saugseite. Dadurch können chemische Reaktionen, Druckanstieg im Verflüssiger und eine überhöhte Druckgastemperatur hervorgerufen werden. Vermeiden Sie un- bedingt Lufteintritt! R134a Abb. 5 Uneingeschränkter Anwendungsbereich Zusatzkühlung oder reduzierte Sauggastemperatur Zusatzkühlung und reduzierte Sauggastemperatur...
-
Seite 12: Ölfüllung Für Hgx34E R407C, 35 Bar
3 | Einsatzbereiche Uneingeschränkter Anwendungsbereich Zusatzkühlung oder reduzierte Sauggastemperatur Zusatzkühlung und reduzierte Sauggastemperatur Motorvariante -S- (Stärkerer Motor) Verdampfungstemperatur (°C) Verflüssigungstemperatur (°C) Sauggasüberhitzung (K) Sauggastemperatur (°C) Abb. 8 Auslegung für andere Max. zulässiger Überdruck Bereiche auf Anfrage (LP/HP) : 19/28 bar LP = Niederdruck HP = Hochdruck 2 | Produktbeschreibung 2 | Produktbeschreibung... -
Seite 13: Einsatzgrenzen Für Hgx34E R407C, 35 Bar
3 |Einsatzbereiche 3.6 Einsatzgrenzen für HGX34e R407C, 35 bar ACHTUNG Der Verdichterbetrieb ist innerhalb der dargestellten Einsatzgren- zen-Diagramme möglich. Die Bedeutung der unterlegten Flächen beachten. Grenzbereiche nicht als Auslegungs- oder Dauerbe- triebspunkt wählen. - Zulässige Umgebungstemperatur (-20°C) - (+60°C) - Max. zulässige Verdichtungsendtemperatur 140°C. - Max. zulässige Schalthäufigkeit 8x /h. -
Seite 14: Montage Verdichter
4 | Montage Verdichter INFO Neuverdichter sind ab Werk mit Schutzgas befüllt (3 bar Stickstoff). Lassen Sie diese Schutzgasfüllung so lange wie möglich im Ver- dichter und verhindern Sie Lufteintritt. Kontrollieren Sie den Ver- dichter auf Transportschäden, bevor Sie mit den Arbeiten beginnen. 4.1 Lagerung und Transport Lagerung bei (-30°C) - (+70°C), maximal zulässige relative Luftfeuchtigkeit 10% -95 %, keine Betauung... -
Seite 15: Verlegen Von Saug- Und Druckleitung
4 | Montage Verdichter Die Rohranschlüsse haben abgestufte Innendurchmesser, so dass Rohre in den gängigen Millimeter- und Zollabmessungen verwendet werden können. Die Anschlussdurchmesser der Absperrventile sind auf die max. Verdich- terleistung ausgelegt. Der tatsächlich erforderliche Rohrquerschnitt ist der Leistung anzupassen. Dasselbe gilt für Rückschlagventile. Abb. 11: abgestufter Innendurchmesser 4.4 Rohrleitungen... -
Seite 16: Bedienen Der Absperrventile
4 | Montage Verdichter 4.6 Bedienen der Absperrventile Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca. ¼ Umdrehung entgegen dem Uhrzeigersinn. Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn wieder an. lösen anziehen Ventilspindelabdichtung Abb. -
Seite 17: Elektrischer Anschluss
5 | Elektrischer Anschluss GEFAHR Stromschlaggefahr! Hochspannung! Führen Sie Arbeiten nur bei spannungslosem Zustand der elektrischen Anlage aus! ACHTUNG Beim Anbau von Zubehörteilen mit elektrischer Leitung, muss für die Leitungsverlegung ein Mindestbiegeradius von 3 x Kabeldurch- messer eingehalten werden. INFO Schließen Sie den Verdichtermotor gemäß... -
Seite 18: Anschlußkasten Verdichter
5.3 Schaltplan für Direktstart 230 V ∆ / 400 V Y FC1.1 I> I> I> FC1.1 L3 N PE -EC1 Θ B1 B2 INT69G Anschlußkasten Verdichter Abb. 17 Kaltleiter (PTC-Fühler) Motorwicklung Wärmeschutzthermostat (PTC-Fühler) Schutzeinrichtung Laststromkreis Sicherung Steuerstromkreis Hochdrucksicherheitswächter Sicherheitskette (Hoch-/Niederdrucküberwachung) Freigabeschalter (Thermostat/Pressostat) - Seite 19 L1.1 L2.1 L3.1 L1.2 P> Θ Θ Hauptschalter Schalter Steuerspannung Verdichtermotor Verdichterschütz INT69 G Elektronisches Auslösegerät INT69 G Ölsumpfheizung...
-
Seite 20: Elektronisches Auslösegerät Int69 G
5 | Elektrischer Anschluss 5.4 Elektronisches Auslösegerät INT69 G Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elek- tronischen Auslösegerät INT69 G im Klemmenkasten verbunden sind. Bei Übertemperatur in der Motorwicklung schaltet das INT69 G den Motorschütz ab. Die Wiedereinschaltung kann nach Abkühlung nur dann erfolgen, wenn die elektronische Verriegelung des Ausgangsre- lais (Klemmen B1+B2) durch Unterbrechnung der Versorgungsspannung aufgehoben wird. -
Seite 21: Funktionsprüfung Des Auslösegerätes Int69 G
B2 12 14 11 PTC Stecker abziehen 11-12 Abb. 19 PTC Stecker einstecken 11-12 Nach Netz Reset 11-14 5.7 Anlaufentlastung Zur Vermeidung von Stromspitzen während der Anlaufphase empfehlen wir die Verwendung des Sanft- anlaufgerätes GEA ESS (Elektronik Soft Start). Weitere Hinweise dazu siehe unter "Zubehör". -
Seite 22: Druckfestigkeitsprüfung
6 | Inbetriebnahme 6.1 Vorbereitungen zur Inbetriebnahme INFO Um den Verdichter vor unzulässigen Betriebsbedingungen zu schützen, sind anlagenseitig Hoch- und Niederdruck-Presso- state zwingend erforderlich. Der Verdichter ist im Werk probegelaufen und auf sämtliche Funktionen geprüft worden. Besondere Einlaufvorschriften müssen daher nicht beachtet werden. Kontrollieren Sie den Verdichter auf Transportschäden! 6.2 Druckfestigkeitsprüfung Der Verdichter wurde im Werk auf Druckfestigkeit geprüft. -
Seite 23: Inbetriebsetzung
6 | Inbetriebnahme Vergewissern Sie sich, dass Saug- und Druckabsperrventile geöffnet sind. Füllen Sie das Kältemittel (Vakuum brechen) bei abgeschaltetem Verdichter flüssig direkt in den Verflüssiger bzw. Sammler. Eine nach Inbetriebnahme erforderlich werdende Kältemittelergänzung kann entweder gasförmig in die Saugseite oder - unter entsprechenden Vorsichtsmaßnahmen - auch flüssig am Verdamp- fereingang eingefüllt werden. ACHTUNG Vermeiden Sie Überfüllung der Anlage mit Kältemittel! Um Konzentrationsverschiebungen zu vermeiden, dürfen zeotrope Kältemittelgemische (z.B. -
Seite 24: Wartung
255-4 S R407C 380-4 S R407C Bezeichnung Art.-Nr. Art.-Nr. Art.-Nr. Art.-Nr. BS Dichtungen 81556 81590 BS Ventilplatte 81553 81554 81553 81554 BS Ölpumpe 81192 Verwenden Sie nur Original GEA Ersatzteile! 7.4 Zubehör Verfügbares Zubehör finden Sie im Internet unter www.gea.com... -
Seite 25: Auszug Aus Der Schmierstofftabelle
Die im Werk serienmäßig eingefüllte Ölsorte ist auf dem Typschild vermerkt. Diese Ölsorte sollte bevorzugt eingesetzt werden. Alternativen dazu sind in nachfolgendem Auszug aus unserer Schmierstofftabelle aufgeführt. Kältemittel GEA Serienölsorte Empfohlene Alternativen Fuchs Reniso Triton SEZ 32 HFKW Esso/Mobil EAL Arctic 46 Fuchs Reniso Triton SE 55 (z.B. -
Seite 26: Technische Daten
8 | Technische Daten Ölfüllung Gewicht 220-240 V ∆ / 380-420 V Y - 3 - 50 Hz 265-290 V ∆ / 440-480 V Y - 3 - 60 Hz Zylinderzahl... - Seite 27 8 | Technische Daten Ölfüllung Gewicht 220-240 V ∆ / 380-420 V Y - 3 - 50 Hz 265-290 V ∆ / 440-480 V Y - 3 - 60 Hz Zylinderzahl...
- Seite 28 8 | Technische Daten Ölfüllung Gewicht 220-240 V ∆ / 380-420 V Y - 3 - 50 Hz 265-290 V ∆ / 440-480 V Y - 3 - 60 Hz Zylinderzahl...
-
Seite 29: Maße Und Anschlüsse
K.-Auftrag Workpiece edges Projektleite DIN ISO 13715 1 1 / 8 “- 18 UNEF Anschluß Ölspiegelregulator GEA Bock GmbH - Benzstraße 7 - 72636 Frickenhausen - Germany - www.bo Maß Dimension Passung / Clearance Änd.-Nr. / Mod-No. Datum / Date Bearb. - Seite 30 1 1 / 8 “- 18 UNEF Anschluß Ölspiegelregulator Erstellt / Drawn Buettner 18.05.16 Geprüft / Verified Zuder 18.05.16 GEA Bock GmbH - Benzstraße 7 - 72636 Frickenhausen - Germany - www.bock.de Freigabe / Approved 18.05.16 Layh Layh Maß Dimension Passung / Clearance...
- Seite 31 1 1 / 8 “- 18 UNEF Anschluß Ölspiegelregulator Erstellt / Drawn 18.05.16 Buettner Geprüft / Verified Zuder 18.05.16 GEA Bock GmbH - Benzstraße 7 - 72636 Frickenhausen - Germany - www.bock.de Freigabe / Approved Layh Layh Maß Dimension Passung / Clearance 18.05.16...
-
Seite 32: Einbauerklärung
10| Einbauerklärung EINBAUERKLÄRUNG für den Einsatz der Verdichter innerhalb der Europäischen Union (gemäß Maschinenrichtlinie 2006/42/EG) Der Hersteller: GEA Bock GmbH, Benzstraße 7 72636 Frickenhausen, Tel.: 07022/9454-0 erklärt hiermit, dass die Kältemittelverdichter HG22e und HG34e den grundlegenden Anforderungen des Anhang II 1B der Maschinenrichtlinie 2006/42/EG entspricht. Angewandte harmonisierte Norm: EN 12693:2008 und den entsprechenden referenzierten Normen Die unvollständige Maschine darf erst dann in Betrieb genommen werden, wenn festgestellt wurde, dass die Maschine, in die die unvollständige Maschine eingebaut werden soll, den... - Seite 33 GEA Verdichter sind hochwertige, zuverlässige und servicefreundliche Qualitätsprodukte. Bei Fragen zu Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungstechnik oder an den Kältefachgroßhandel bzw. unsere Vertretung. Das GEA-Serviceteam erreichen Sie telefonisch über unsere kostenlose Hotline 00 800 / 800 000 88 oder via E-Mail: info@gea.com...
