5| Montage Verdichter

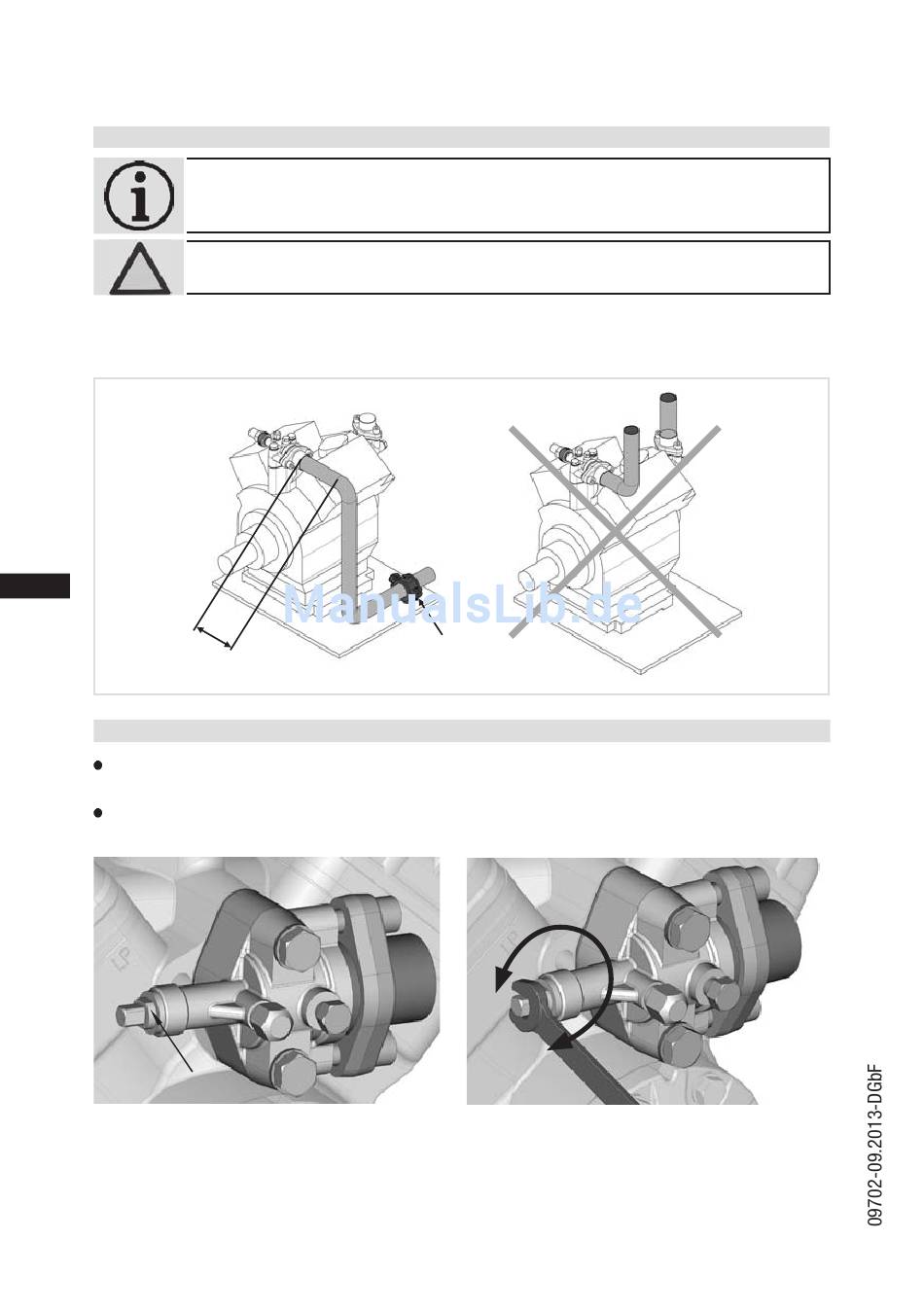

5.5 Verlegen von Saug- und Druckleitung

Als Faustregel gilt:
Den ersten Rohrabschnitt vom Absperrventil ausgehend immer nach unten und
parallel zur Antriebswelle verlegen.
D
GB
F
möglichst kurz
E

5.6 Bedienen der Absperrventile

Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca.
¼ Umdrehung entgegen dem Uhrzeigersinn.
Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn
wieder an.
Ventilspindelabdichtung
Abb. 19
14
INFO!
Eine fachgerechte Rohrführung der Saug- und Druckleitung un-
mittelbar nach dem Verdichter ist von größter Wichtigkeit für die
Laufruhe und das Schwingungsverhalten des Systems.
ACHTUNG! Unsachgemäße Verrohrungen können Risse und Brüche verur-
sachen, was Kältemittelverlust zur Folge hat.
stabiler
Festpunkt
lösen
anziehen
Abb. 20
Abb. 18
