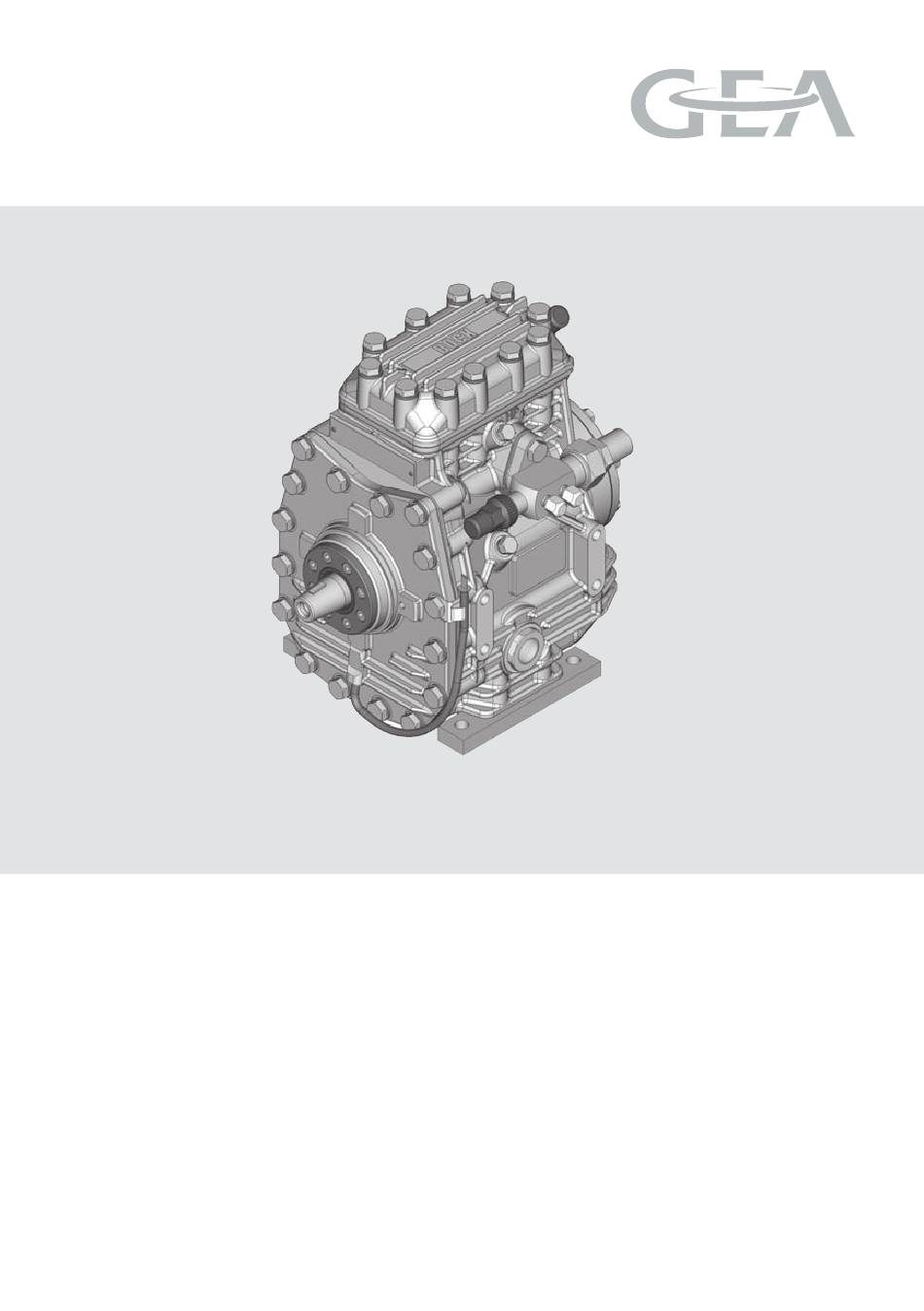

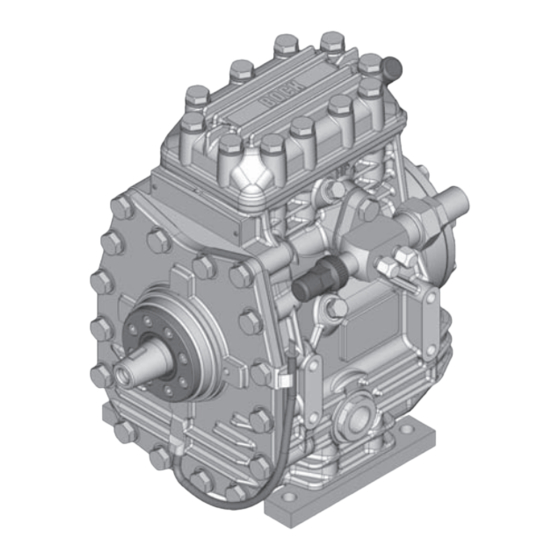

- Seite 1 Bock Compressor FK30 Montageanleitung Assembly instructions Instructions de montage Istruzioni per l'installazione Yükleme yönergeleri engineering for a better world GEA Refrigeration Technologies...
- Seite 3 Bock Compressor FK30 Montageanleitung FK30/235 N FK30/275 N FK30/325 N FK30/235 K FK30/275 K FK30/325 K FK30/235 TK FK30/275 TK FK30/325 TK FKX30/235 N FKX30/275 N FKX30/325 N FKX30/235 K FKX30/275 K FKX30/325 K FKX30/235 TK FKX30/275 TK FKX30/325 TK...
-
Seite 4: Zu Dieser Anleitung
Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Anleitung. Diese Anleitung ist zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den Endkun- den weiterzugeben. Hersteller GEA Bock GmbH 72636 Frickenhausen Kontakt GEA Bock GmbH Benzstraße 7... -
Seite 5: Inhaltsverzeichnis
Inhalt Seite Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen 1.2 Notwendige Qualifikation des Personals 1.3 Allgemeine Sicherheitshinweise 1.4 Bestimmungsgemäßer Gebrauch Produktbeschreibung 2.1 Kurzbeschreibung 2.2 Typschild 2.3 Typschlüssel Einsatzbereiche 3.1 Kältemittel 3.2 Ölfüllung 3.3 Einsatzgrenzen 3.4 N- und K-Version 3.4.1 Einsatzgrenzen R134a 3.4.2 Einsatzgrenzen R407C 3.5 TK-Version 3.5.1 Einsatzgrenzen R404A/R507 3.5.2 Einsatzgrenzen R22 Montage Verdichter... -
Seite 6: Sicherheit
1 | Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen: Hinweis auf eine gefährliche Situation, die, wenn sie nicht GEFAHR! vermieden wird, unmittelbar zum Tod oder schweren Verletzungen führt. Hinweis auf eine gefährliche Situation, die, wenn sie nicht WARNUNG! vermieden wird, möglicherweise zum Tod oder schweren Verletzungen führt. -
Seite 7: Bestimmungsgemäßer Gebrauch
1 | Sicherheit 1.4 Bestimmungsgemäßer Gebrauch In dieser Montageanleitung wird der FK30 in der von Bock hergestellten Standardversion beschrieben. Der Verdichter ist für den Einsatz in Kühlanlagen unter Einhaltung der Einsatzgren- zen bestimmt. Es dürfen nur die in dieser Anleitung angegebenen Kältemittel verwendet werden. -
Seite 8: Produktbeschreibung
2 | Produktbeschreibung 2.1 Kurzbeschreibung Es stehen drei Ausführungsvarianten für unterschiedliche Einsatzbereiche zur Auswahl: > für die Klimatisierung die K-Ausführung > für die Klima- oder Normalkühlung die N-Ausführung > für die Tiefkühlung die TK-Ausführung Die Unterschiede liegen im Wesentlichen in der Ventilplattenbestückung, die in punkto Betriebssicherheit und Effizienz dem jeweiligen Anwendungsbereich angepasst ist. -
Seite 9: Typschild (Beispiel)
2 | Produktbeschreibung 2.2 Typschild (Beispiel) AS12345A020 GEA Bock GmbH 72636 Frickenhausen, Germany FKX30/325N 28,3 19/28bar Abb. 3 Maschinennummer Typbezeichnung Werkseitig eingefüllte Ölsorte Hubvolumen bei 1450 /min ND (LP): max. zulässiger Überdruck Beachten Sie hierzu die Niederdruck Einsatzgrenzendiagramme! HD (HP): max. zulässiger Überdruck Hochdruck 2.3 Typschlüssel (Beispiel) 325 N Ausführungsvariante ¹... -
Seite 10: Einsatzbereiche
3 | Einsatzbereiche 3.1 Kältemittel • HFKW / HFC: R134a, R404A/R507, R407C • (H)FCKW / (H)CFC: 3.2 Ölfüllung Werkseitig werden die Verdichter mit folgender Ölsorte befüllt: - für R134a, R404A/R507, R407C FUCHS Reniso Triton SE 55 - für R22 FUCHS Reniso SP 46 Verdichter mit Esterölfüllung (FUCHS Reniso Triton SE 55) sind mit einem X in der Typbezeichnung gekennzeichnet (z.B. -
Seite 11: N- Und K-Version
3 | Einsatzbereiche 3.4 N- und K-Version Verfügbare Modelle: • FKX30/235 N • FKX30/275 N • FKX30/325 N • FKX30/235 K • FKX30/275 K • FKX30/325 K 3.4.1 Einsatzgrenzen R134a (N- und K-Version) Zulässige Drehzahlen: Max. zulässiger Überdruck N-Ausführung: 500 - 3000 ¹/ (Spitzendrehzahl 3500 ¹/ Hochdruckseite (HD): 28 bar K-Ausführung: 500 - 3500 ¹/... -
Seite 12: Tk-Version
3 | Einsatzbereiche 3.5 TK-Version R404A/R507 Verfügbare Modelle: • FK30/235 TK • FK30/275 TK • FK30/325 TK • FKX30/235 TK • FKX30/275 TK • FKX30/325 TK 3.5.1 Einsatzgrenzen R404A/R507 (TK-Version) R404A/R507 TK Zulässige Drehzahlen: Max. zulässiger Überdruck TK-Ausführung: 500 - 2600 ¹/ Hochdruckseite (HD): 28 bar t (°C) Uneingeschränkter Uneingeschränkter Anwendungsbereich Anwendungsbereich... -
Seite 13: Montage Verdichter
4 | Montage Verdichter INFO! Neuverdichter sind ab Werk mit Schutzgas befüllt (3 bar Stickstoff). Lassen Sie diese Schutzgasfüllung so lange wie möglich im Verdichter und verhindern Sie Lufteintritt. Kontrollieren Sie den Verdichter auf Transportschäden, bevor Sie mit den Arbeiten beginnen. 4.1 Aufstellung Anbauten (z.B. -
Seite 14: Keilriemenantrieb
4 | Montage Verdichter 4.3 Keilriemenantrieb ACHTUNG! Unsachgemäß ausgeführte Riemenantriebe, insbesondere Rie- menschläge oder zu hohe Spannkräfte, können Verdichter- schäden verursachen! Achten Sie auf eine fachgerechte Aus- legung des Riementriebes, z.B. durch den Einsatz von Spannrollen und die Wahl des Riemenprofils und der Riemenlänge. 4.4 Hauptlagerbelastung Um eine Überlastung des Verdichter-Hauptlagers durch den Riemen- antrieb zu vermeiden, beachten Sie bitte: Die durch die Riemenspannung aufgebrachte Kraft am Kraft- angriffspunkt (siehe Abb. -
Seite 15: Rohranschlüsse
4 | Montage Verdichter 4.6 Rohranschlüsse Die Druck- und Saugabsperrventile haben abgestufte Innendurch- messer, so dass Rohre in den gängigen Millimeter- und Zollabmessungen verwendet werden können. Je nach Abmessung wird das Rohr mehr oder weniger tief eintauchen. Die Anschlussdurchmesser der Absperrventile sind auf die max. Verdich- terleistung ausgelegt. -
Seite 16: Funktionsweise Der Absperrbaren Serviceanschlüsse
4 | Montage Verdichter 4.9 Funktionsweise der absperrbaren Serviceanschlüsse Anschluss nicht Serviceanschluss absperrbar geschlossen Rohranschluss Anschluss Spindel gesperrt Abb. 16 Öffnen des Absperrventils: Verdichter Spindel: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen. —> Absperrventil voll geöffnet / Service-Anschluss geschlossen. Der nicht absperrbare Anschluss ist für Sicherheitseinrichtungen vorgesehen. -
Seite 17: Inbetriebnahme
5 | Inbetriebnahme 5.1 Vorbereitungen zur Inbetriebnahme INFO! Um den Verdichter vor unzulässigen Betriebsbedingungen zu schützen, sind anlagenseitig Hoch- und Niederdruck-Pressostate zwingend erforderlich. Der Verdichter ist im Werk probegelaufen und auf sämtliche Funktionen geprüft worden. Besondere Einlaufvorschriften müssen daher nicht beachtet werden. Kontrollieren Sie den Verdichter auf Transportschäden! 5.2 Druckfestigkeitsprüfung GEFAHR! -
Seite 18: Kältemittelfüllung
Die Gleitringdichtung dichtet und schmiert mit Öl. Eine Öl-Leck- age von 0,05 ml pro Betriebsstunde ist deshalb normal. Dies gilt insbesondere in der Einlaufphase (200 - 300 h). Zum Auffangen und Sammeln von Lecköl ist der FK30 mit einer integrierten Leckölauffangeinrichtung mit Ölreservoir ausge- rüstet (S.6, Abb. 1). -
Seite 19: Gleitringdichtung, Ölreservoir Entleeren
5 | Inbetriebnahme Die Abdichtung der Verdichterwelle nach außen erfolgt mittels einer Gleitringdichtung. Das Dichtungs- element dreht sich mit der Welle mit. Folgendes ist für den störungsfreien Betrieb besonders wichtig: Der komplette Kältekreislauf muss fachgerecht und innen sauber ausgeführt sein. Starke Stöße und Vibrationen auf die Welle sowie ständiger Taktbetrieb sind zu vermeiden. -
Seite 20: Wartung
02279 Öl SE 55, 1 Liter 02282 Verwenden Sie nur Original Bock Ersatzteile! 6.4 Integriertes Druckentlastungsventil (nur FK30/275 + 325) Das Ventil ist wartungsfrei. Allerdings kann es nach Abblasen auf Grund abnormaler Betriebsbedingungen zu stetiger Leckage kommen. Die Folgen sind Minderleistung und erhöhte Druckgastemperatur. Prüfen Sie in diesem Fall das Ventil und tauschen es gegebenenfalls aus. -
Seite 21: Auszug Aus Der Schmierstofftabelle
6 | Wartung 6.5 Auszug aus der Schmierstofftabelle Die im Werk serienmäßig eingefüllte Ölsorte ist auf dem Typschild vermerkt. Diese Ölsorte sollte bevorzugt eingesetzt werden. Alternativen dazu sind in nachfolgendem Auszug aus unserer Schmierstofftabelle aufgeführt. Kältemittel Bock Serienölsorte Empfohlene Alternativen HFKW Fuchs Reniso Triton SE 55 Fuchs SEZ 32/68/80... -
Seite 22: Zubehör
7 | Zubehör 7.1 Wärmeschutzthermostat (Art.-Nr. 07595) Für das Fühlerelement ist auf der Heißgasseite des Verdichtergehäuses eine Einschraub- möglichkeit vorgesehen (siehe Kap. 9). Schalten Sie den Wärmeschutzthermostat in Reihe mit der Steuerleitung. Technische Daten: Schaltspannung max.: 24 V DC Schaltstrom max. 2,5 A bei 24 V DC Ausschalttemperatur : 145 °C ±... -
Seite 23: Technische Daten
8 | Technische Daten... -
Seite 24: Maße Und Anschlüsse
9 | Maße und Anschlüsse Wellenende nur FK30/235 Massenschwerpunkt Maße in mm Maße in () = K - Ausführung * = FK30/235 Abb. 19... - Seite 25 9 | Maße und Anschlüsse Saugleitung siehe technische Daten, Kapitel 8 Druckleitung Anschluß Saugseite, nicht absperrbar 16 “ UNF Anschluß Saugseite, absperrbar 16 “ UNF Anschluß Saugseite, nicht absperrbar 8 “ NPTF Anschluß Druckseite, nicht absperrbar 16 “ UNF Anschluß Druckseite, absperrbar 16 “...
-
Seite 26: Einbauerklärung
(gemäß Maschinenrichtlinie 2006/42/EG) Der Hersteller: GEA Bock GmbH, Benzstraße 7 72636 Frickenhausen, Tel.: 07022/9454-0 erklärt hiermit, dass der Kältemittelverdichter FK30 den grundlegenden Anforderungen des Anhang II 1B der Maschinenrichtlinie 2006/42/EG entspricht. Folgende harmonisierte Normen wurden angewandt: EN ISO 12100-1 EN ISO 12100-2... -
Seite 27: Service
Bei Fragen zu Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungstechnik oder an den Kältefachgroßhandel bzw. unsere Vertretung. Das Bock-Serviceteam erreichen Sie tele- fonisch über unsere kostenlose Hotline 00 800 / 800 000 88 oder via E-Mail: bock@gea.com Ihre GEA Bock GmbH Benzstraße 7... - Seite 28 Verbindlichkeit GEA-versity Die GEA Group ist ein globaler Maschinenbaukonzern mit Umsatz in Milliardenhöhe und operativen Unter- nehmen in über 50 Ländern. Das Unternehmen wurde 1881 gegründet und ist einer der größten Anbieter innovativer Anlagen und Prozesstechnologien. Die GEA Group ist im STOXX Europe 600 Index gelistet.
