5| Montage Verdichter

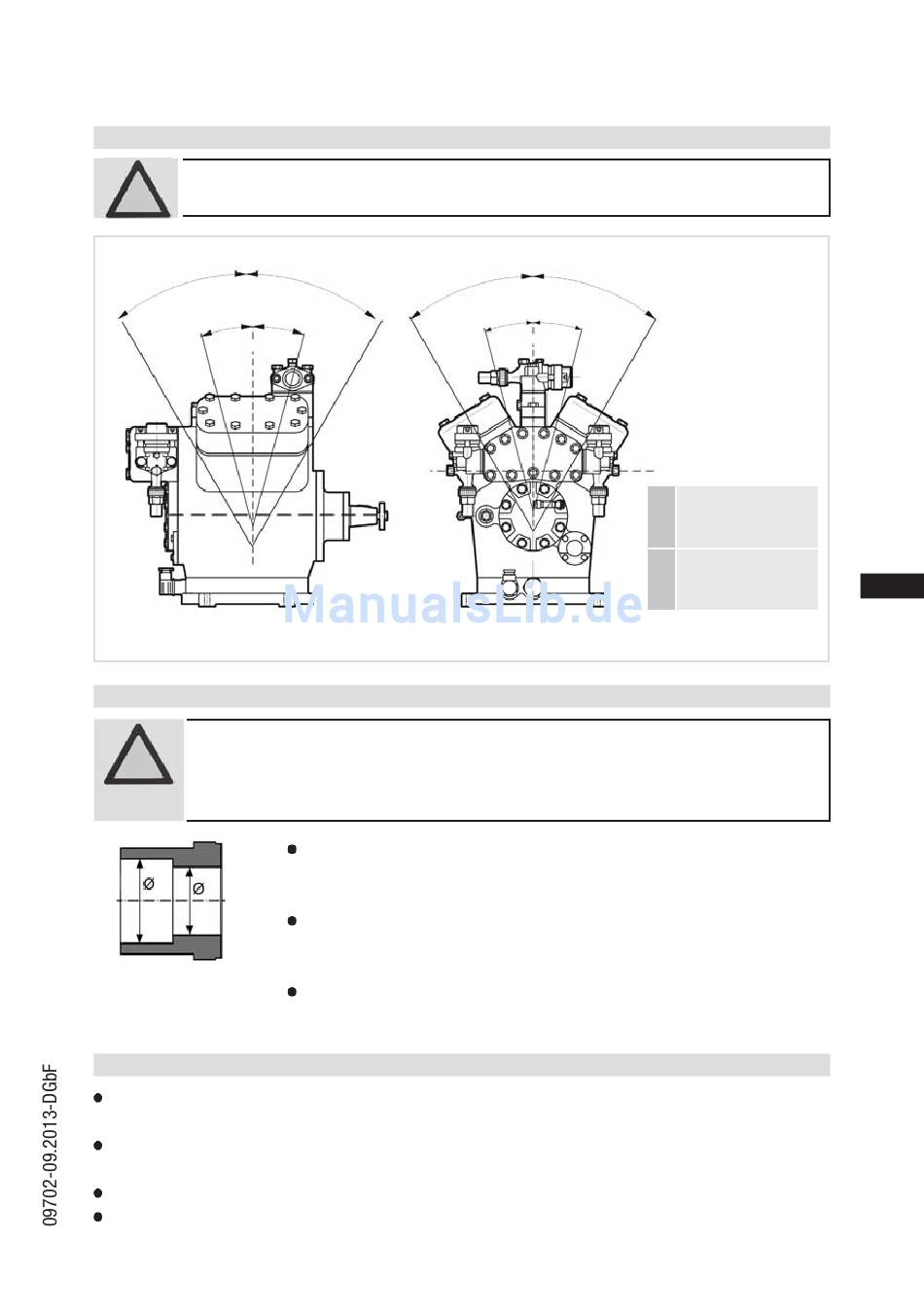

5.2 Maximal zulässige Schräglage
ACHTUNG!
A
a
Abb. 16
5.3 Rohranschlüsse
ACHTUNG!
Abb. 17: abgestufter
Innendurchmesser
5.4 Rohrleitungen
Rohrleitungen und Anlagenkomponenten müssen innen sauber und trocken sowie frei von Zunder,
Metallspänen, Rost- und Phosphatschichten sein. Nur luftdicht verschlossene Teile verwenden.
Rohrleitungen fachgerecht verlegen. Um Riss- und Bruchgefahr der Rohrleitungen durch starke
Schwingungen zu vermeiden, sind geeignete Schwingungskompensatoren vorzusehen.
Sorgen Sie für eine ordnungsgemäße Ölrückführung.
Halten Sie die Druckverluste so gering wie möglich.
Durch mangelnde Schmierung können Schäden am Verdichter
auftreten. Halten Sie die angegebenen Werte ein.
A
a
Durch Überhitzung können Schäden am Ventil auftreten.
Entfernen Sie daher zum Löten den Rohrstutzen vom Ventil.
Löten Sie nur mit Schutzgas, um Oxidationsprodukte (Zunder) zu
verhindern.
Die Rohranschlüsse haben abgestufte Innendurchmesser, so dass
Rohre in den gängigen Millimeter- und Zollabmessungen verwendet
werden können.
Die Anschlussdurchmesser der Absperrventile sind auf die max. Verdich-
terleistung ausgelegt. Der tatsächlich erforderliche Rohrquerschnitt
ist der Leistung anzupassen. Dasselbe gilt für Rückschlagventile.
Das Anzugsdrehmoment für den Flanschanschluß beträgt 60 Nm.
A
A
a
a
max. 30°,
A
max. 2 Minuten
max. 15°,
a
Dauerbetrieb
D
GB
F
E
13
