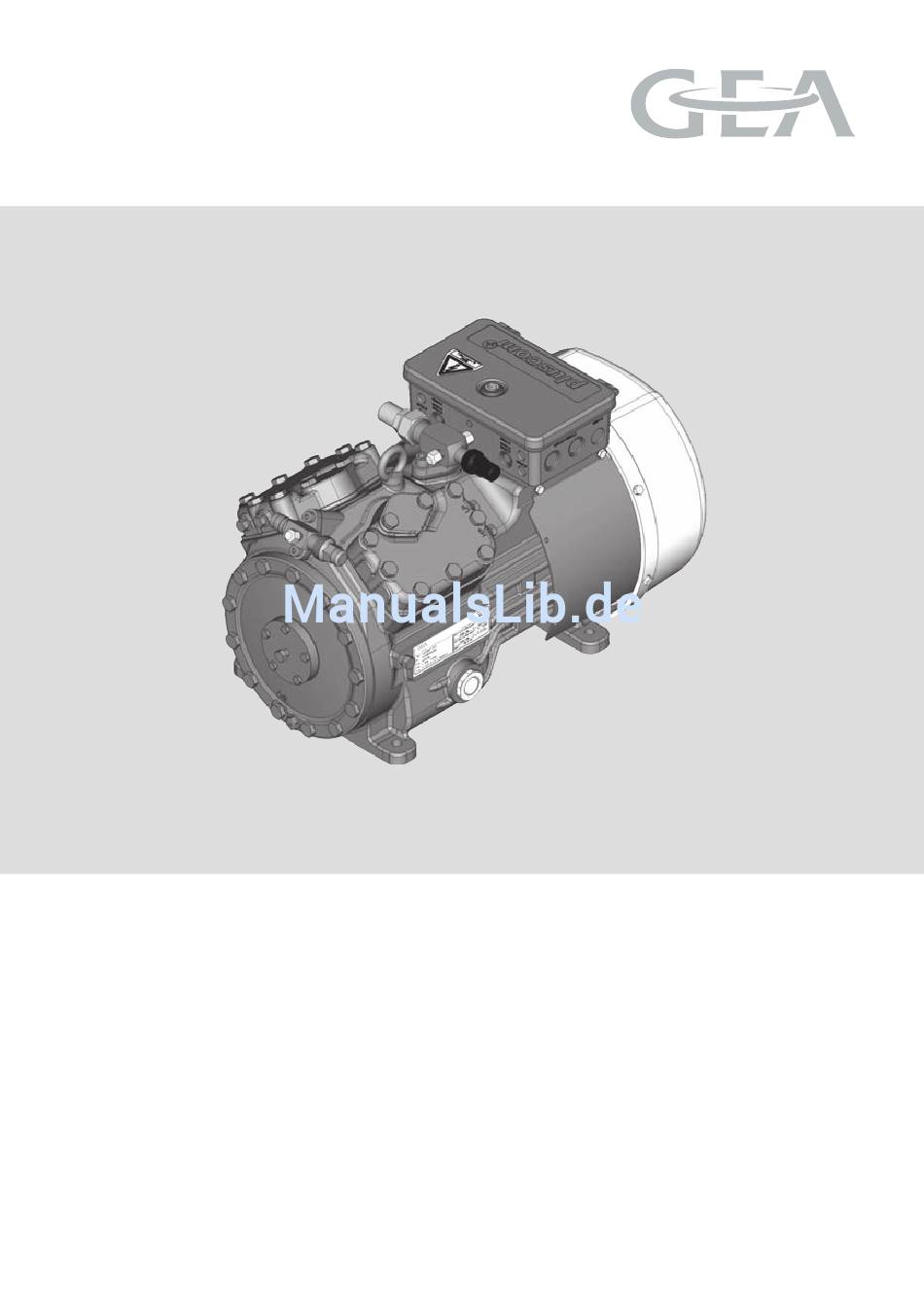

- Seite 1 Bock Compressor HA34P Montageanleitung Assembly instructions Instructions de montage Instrucciones de montaje Istruzioni per l'installazione engineering for a better world GEA Refrigeration Technologies...
- Seite 3 Bock Compressor HA34P Montageanleitung HA34P/215-4 HAX34P/215-4 HA34P/255-4 HAX34P/255-4 HA34P/315-4 HAX34P/315-4 HA34P/380-4 HAX34P/380-4 engineering for a better world GEA Refrigeration Technologies...
-
Seite 4: Zu Dieser Anleitung
Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Anleitung. Diese Anleitung ist zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den Endkun- den weiterzugeben. Hersteller GEA Bock GmbH 72636 Frickenhausen Kontakt GEA Bock GmbH Benzstraße 7... -
Seite 5: Inhaltsverzeichnis
Inhalt Seite Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen 1.2 Notwendige Qualifikation des Personals 1.3 Allgemeine Sicherheitshinweise 1.4 Bestimmungsgemäßer Gebrauch Produktbeschreibung 2.1 Kurzbeschreibung 2.2 Typschild 2.3 Typschlüssel Einsatzbereiche 3.1 Kältemittel 3.2 Ölfüllung 3.3 Einsatzgrenzen Montage Verdichter 4.1 Aufstellung 4.2 Rohranschlüsse 4.3 Rohrleitungen 4.4 Verlegen von Saug- und Druckleitung 4.5 Bedienen der Absperrventile 4.6 Funktionsweise der absperrbaren Serviceanschlüsse Elektrischer Anschluss... -
Seite 6: Sicherheit
1 | Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen: Hinweis auf eine gefährliche Situation, die, wenn sie nicht GEFAHR! vermieden wird, unmittelbar zum Tod oder schweren Verletzungen führt. Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, möglicherweise zum Tod oder schweren WARNUNG! Verletzungen führt. -
Seite 7: Bestimmungsgemäßer Gebrauch
1 | Sicherheit 1.4 Bestimmungsgemäßer Gebrauch In dieser Montageanleitung wird der HA34P in der von Bock hergestellten Standardversion be- schrieben. Der Verdichter ist für den Einsatz in Kühlanlagen unter Einhaltung der Einsatzgrenzen bestimmt. Es dürfen nur die in dieser Anleitung angegebenen Kältemittel verwendet werden. Jegliche andere Nutzung des Verdichters ist unzulässig! WARNUNG! Der Verdichter darf nicht in explosionsgefährdeten Bereichen eingesetzt werden! -
Seite 8: Produktbeschreibung
2 | Produktbeschreibung 2.1 Kurzbeschreibung • Halbhermetischer Vierzylinder-Hubkolbenverdichter mit Ölpumpenschmierung. • Luftgekühlter Antriebsmotor Saugab- Transportöse sperrventil Ventilplatte Druckab- sperrventil Typschild Ölpumpe Ölschauglas Abb. 1 Klemmenkasten Zylinderdeckel Triebwerksteil Luftleithaube mit Ventilator Abb. 2 Maße und Anschlüsse finden Sie im Kapitel 9... -
Seite 9: Typschlüssel
2 | Produktbeschreibung Typschild (Beispiel) 2.2 Typschild (Beispiel) GEA Bock GmbH 72636 Frickenhausen, Germany HAX34P/315-4 AS35830A001 SE 55 Abb. 3 p e ei 50 Hz s i e Spannung, Schaltung, Frequenz Typbezeichnung e e l 50 Hz i le Be ie ss... -
Seite 10: Einsatzbereiche
3 | Einsatzbereiche 3.1 Kältemittel • HFKW / HFC: R404A/R507 • (H)FCKW / (H)CFC: 3.2 Ölfüllung Werkseitig werden die Verdichter mit folgender Ölsorte befüllt: - für R404A/R507 FUCHS Reniso Triton SE 55 - für R22 FUCHS Reniso SP 46 Verdichter mit Esterölfüllung (FUCHS Reniso Triton SE 55) sind mit einem X in der Typbezeichnung gekennzeichnet (z.B. HAX34P/315-4). INFO! Zur Nachfüllung empfehlen wir die o.a. - Seite 11 3 | Einsatzbereiche R404A/R507 Abb. 5 Abb. 6 Verdampfungstemperatur (°C) Uneingeschränkter Verflüssigungstemperatur (°C) Anwendungsbereich Sauggasüberhitzung (K) Reduzierte Sauggastemperatur Sauggastemperatur (°C) Max. zulässiger Überdruck Auslegung für andere (LP/HP) : 19/28 bar Bereiche auf Anfrage LP = Niederdruck HP = Hochdruck...
-
Seite 12: Montage Verdichter
4 | Montage Verdichter INFO! Neuverdichter sind ab Werk mit Schutzgas befüllt (3 bar Stickstoff). Lassen Sie diese Schutzgasfüllung so lange wie möglich im Verdichter und verhindern Sie Lufteintritt. Kontrollieren Sie den Verdichter auf Transportschäden, bevor Sie mit den Arbeiten beginnen. 4.1 Aufstellung Transportöse benutzen. -
Seite 13: Rohrleitungen
4 | Montage Verdichter 4.3 Rohrleitungen Rohrleitungen und Anlagenkomponenten müssen innen sauber und trocken sowie frei von Zunder, Metallspänen, Rost- und Phosphatschichten sein. Nur luftdicht verschlossene Teile verwenden. Rohrleitungen fachgerecht verlegen. Um Riss- und Bruchgefahr der Rohrleitungen durch starke Schwingungen zu vermeiden, sind geeignete Schwingungskompensatoren vorzusehen. Sorgen Sie für eine ordnungsgemäße Ölrückführung. Halten Sie die Druckverluste so gering wie möglich. -
Seite 14: Bedienen Der Absperrventile
4 | Montage Verdichter 4.5 Bedienen der Absperrventile Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca. ¼ Umdrehung entgegen dem Uhrzeigersinn. Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn wieder an. lösen anziehen Ventilspindelabdichtung Abb. -
Seite 15: Elektrischer Anschluss
5 | Elektrischer Anschluss Elektrischer Anschluss GEFAHR! Hochspannung! Stromschlaggefahr! Führen Sie Arbeiten nur bei spannungslosem Zustand der elektrischen Anlage aus! INFO! Schließen Sie den Verdichtermotor gemäß Schaltplan (s. Innenseite Klemmenkasten) an. Verwenden Sie für Kabeldurchführungen am Klemmenkasten passende Kabelverschraubungen in richtiger Schutzartausführung (s.Typschild). Setzen Sie Zugentlastungen ein und vermeiden Sie Scheuerstellen an Kabeln. -
Seite 16: Schaltplan Für Direktstart 230 V Δ / 400 V Y
5.3 Schaltplan für Direktstart 230 V ∆ / 400 V Y ... - Seite 17 ...
-
Seite 18: Elektrischer Anschluss
5 | Elektrischer Anschluss 5.4 Anlaufentlastung Zur Vermeidung von Stromspitzen während der Anlaufphase empfehlen wir die Verwendung des Sanftanlaufgerätes Bock-ESS (Elektronik Soft Start). Weitere Hinweise dazu siehe unter "Zubehör". 5.5 Elektronisches Auslösegerät MP 10 Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elektro- nischen Auslösegerät MP 10 im Klemmenkasten verbunden sind. Die Betriebsbereitschaft wird nach Anlegen der Netzspannung durch die Leuchtdiode H3 (grün) signalisiert. Bei Übertemperatur in der Motorwicklung schaltet das Gerät den Verdichter ab und die Leuchtdiode H1 leuchtet rot. Zusätzlich kann die Heißgasseite des Verdichters durch einen Wärmeschutzthermostat (Zubehör) gegen Übertemperatur abgesichert werden. Für die Schutzfunktion ist die Leuchtdiode H2 (rot) vorgesehen. -
Seite 19: Lüftermotor
5 | Elektrischer Anschluss 5.7 Funktionsprüfung des Auslösegerätes MP 10 Vor der Inbetriebnahme, Störungsbehebung oder Änderungen im Steuerstromkreis ist das Auslösegerät auf Funktion zu prüfen: LED H1 LED H2 LED H3 Vorgang grün • Netzspannung unterbrechen (L1 oder S1) • Motortemperaturfühler-Anschluß lösen (1 oder 2) •... -
Seite 20: Inbetriebnahme
6 | Inbetriebnahme 6.1 Vorbereitungen zur Inbetriebnahme INFO! Um den Verdichter vor unzulässigen Betriebsbedingungen zu schützen, sind anlagenseitig Hoch- und Niederdruck-Pressostate zwingend erforderlich. Der Verdichter ist im Werk probegelaufen und auf sämtliche Funktionen geprüft worden. Besondere Einlaufvorschriften müssen daher nicht beachtet werden. Kontrollieren Sie den Verdichter auf Transportschäden! 6.2 Druckfestigkeitsprüfung GEFAHR! -
Seite 21: Kältemittelfüllung
6 | Inbetriebnahme 6.5 Kältemittelfüllung VORSICHT! Tragen Sie persönliche Schutzkleidung wie Schutzbrille und Schutzhandschuhe! Vergewissern Sie sich, dass Saug- und Druckabsperrventile geöffnet sind. Füllen Sie das Kältemittel (Vakuum brechen) bei abgeschaltetem Verdichter flüssig direkt in den Verflüssiger bzw. Sammler. Eine nach Inbetriebnahme erforderlich werdende Kältemittelergänzung kann entweder gasförmig in die Saugseite oder - unter entsprechenden Vorsichtsmaßnahmen - auch flüssig am Verdamp- fereingang eingefüllt werden. INFO! Vermeiden Sie Überfüllung der Anlage mit Kältemittel! Um Konzentrationsverschiebungen zu vermeiden, dürfen zeo- trope Kältemittelgemische (z.B. R407C) grundsätzlich nur flüssig... -
Seite 22: Anschluss Ölspiegelregulator
6 | Inbetriebnahme 6.8 Anschluss Ölspiegelregulator Für die Montage eines Ölspiegelregulators ist der Anschluss "O" vorgesehen. Ein entsprechender Adapter ist im Fachhandel zu beziehen. 7 | Wartung 7.1 Vorbereitung WARNUNG! Vor Beginn jeglicher Arbeiten am Verdichter: Verdichter ausschalten und gegen Wiedereinschalten sichern. Verdichter vom Systemdruck entlasten. -
Seite 23: Zubehör
7 | Wartung 7.4 Zubehör Verfügbares Zubehör finden Sie im Internet unter www.bock.de. 7.5 Auszug aus der Schmierstofftabelle Die im Werk serienmäßig eingefüllte Ölsorte ist auf dem Typschild vermerkt. Diese Ölsorte sollte bevorzugt eingesetzt werden. Alternativen dazu sind in nachfolgendem Auszug aus unserer Schmierstofftabelle aufgeführt. -
Seite 24: Technische Daten
8 | Technische Daten 220-240 V ∆ / 380-420 V Y - 3 - 50 Hz 265-290 V ∆ / 440-480 V Y - 3 - 60 Hz... -
Seite 25: Maße Und Anschlüsse
Halbhermetischer Verdichter HA / Semi-hermetic compressor HA / Compresseur semi-hermétique HA Teile Nr. Teile Nr. Halbhermetischer Verdichter HA / Semi-hermetic compressor HA / Compresseur semi-hermétique HA A1 Anschluß Saugseite, absperrbar Connection suction side, lockable Numéro Zeichn HA34P/215-4 14363 Teile Nr. HAX34P/215-4 14367 Teile Nr. Zeichn B Anschluß Druckseite, nicht absperrbar Connection discharge side, not lockable Numé... -
Seite 26: Konformitäts- Und Einbauerklärung
EN 60034-1, EN 60204-1 EINBAUERKLÄRUNG für den Einsatz der Verdichter innerhalb der Europäischen Union (gemäß Maschinenrichtlinie 2006/42/EG) Der Hersteller: GEA Bock GmbH, Benzstraße 7 72636 Frickenhausen, Tel.: 07022/9454-0 erklärt hiermit, dass der Kältemittelverdichter HA34P den grundlegenden Anforderungen des Anhang II 1B der Maschinenrichtlinie 2006/42/EG entspricht. Folgende harmonisierte Normen wurden angewandt: EN ISO 12100-1... -
Seite 27: Service
Bei Fragen zu Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungstechnik oder an den Kältefachgroßhandel bzw. unsere Vertretung. Das Bock-Serviceteam erreichen Sie tele- fonisch über unsere kostenlose Hotline 00 800 / 800 000 88 oder via E-Mail: bock@gea.com Ihre GEA Bock GmbH Benzstraße 7... - Seite 28 • • Die GEA Group ist ein globaler Maschinenbaukonzern mit Umsatz in Milliardenhöhe und operativen Unternehmen in über 50 Ländern. Das Unternehmen wurde 1881 gegründet und ist einer der größten Anbieter innovativer Anlagen und Prozesstechnologien. Die GEA Group ist im STOXX® Europe 600 Index gelistet.
