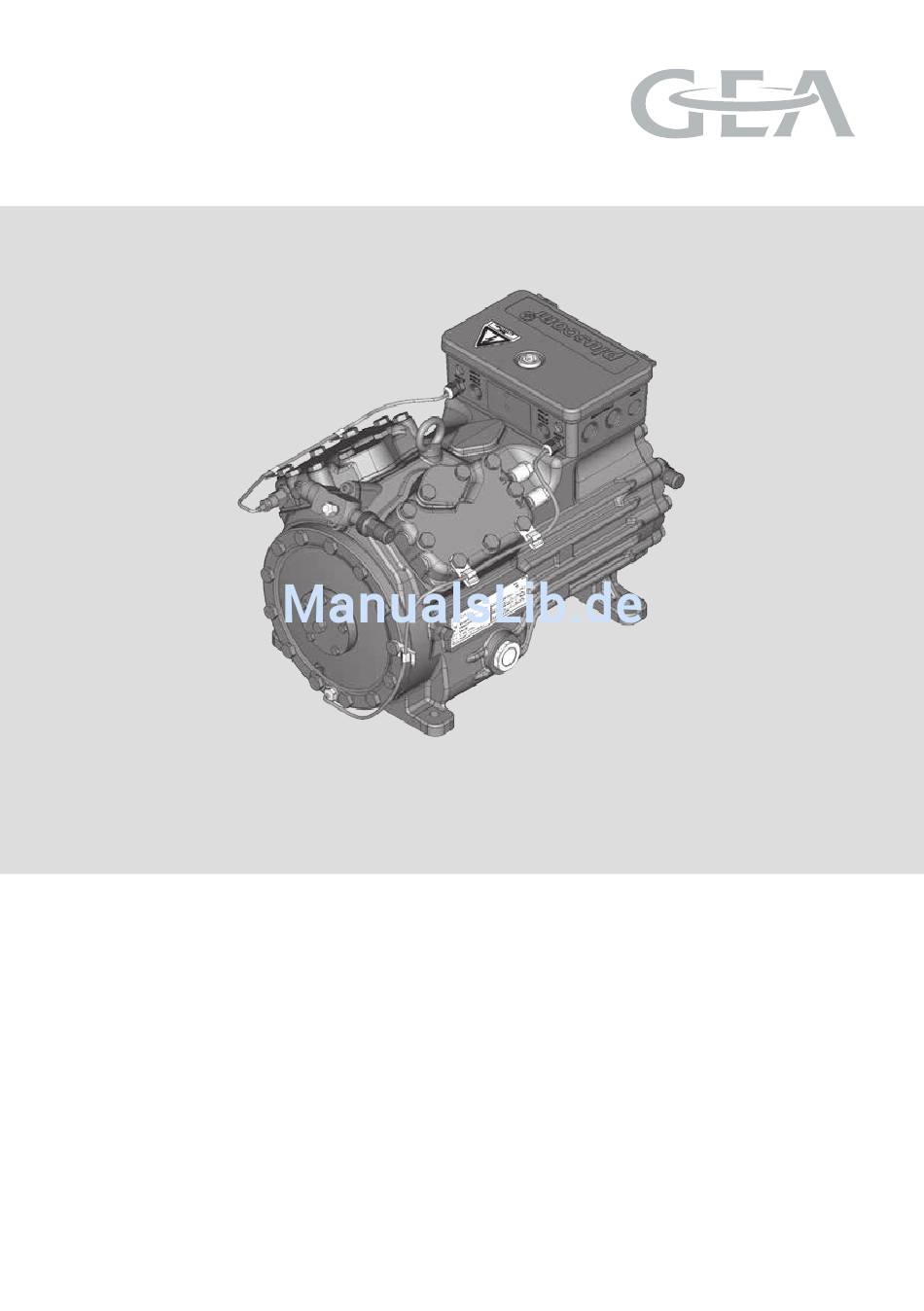

GEA Compressor HGX34P CO (subkritisch) Montageanleitung Assembly instructions Instructions de montage Instrucciones de montaje Istruzioni per l'installazione engineering for a better world...
Seite 3

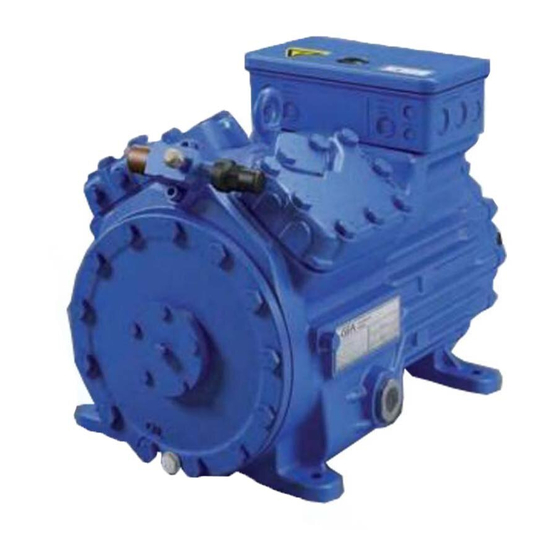

GEA Compressor HGX34P CO Montageanleitung HGX34P/215-4 CO HGX34P/255-4 CO engineering for a better world...
Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Anleitung. Diese Anleitung ist zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den Endkun- den weiterzugeben. Hersteller GEA Bock GmbH 72636 Frickenhausen Kontakt GEA Bock GmbH Benzstraße 7...
Inhalt Seite Einsatzbereich 3.1 Kältemittel 3.2 Ölfüllung 3.3 Einsatzgrenzen Montage Verdichter 4.1 Lagerung und Transport 4.2 Aufstellung 4.3 Rohranschlüsse 4.4 Rohrleitungen 4.5 Verlegen von Saug- und Druckleitung 4.6 Bedienen der Absperrventile 4.7 Funktionsweise der absperrbaren Serviceanschlüsse Elektrischer Anschluss 5.1 Hinweise für Schalt- und Schutzeinrichtungen 5.2 Anschluss des Antriebsmotors 5.3 Schaltplan für Direktstart 230 V Δ...
1 | Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen: Hinweis auf eine gefährliche Situation, die, wenn sie nicht GEFAHR! vermieden wird, unmittelbar zum Tod oder schweren Verletzungen führt. Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, möglicherweise zum Tod oder schweren WARNUNG! Verletzungen führt.
WARNUNG! Der Verdichter darf nicht in explosionsgefährdeten Bereichen eingesetzt werden! Der im Titel genannte GEA Kältemittelverdichter ist für den Einbau in eine Maschine bestimmt (innerhalb der EU gemäß den EU-Richtlinien 2006/42/EG - Maschinenrichtlinie -, 97/23/EG - Druckgeräterichtlinie - und 2006/95/EG - Niederspannungsrichtlinie -).
Beim Betrieb mit Frequenzumformer: - Die maximale Strom- und Leistungsaufnahme darf nicht über- schritten werden. Bei Betrieb oberhalb der Netzfrequenz kann daher die Anwendungsgrenze eingeschränkt sein. Uneingeschränkter Anwendungsbereich HGX34P/255-4 CO Maximale Verflüssigungs- temperatur t = -5°C R744 Abb. 5 Max. zulässiger Überdruck Verdampfungstemperatur (°C)
4| Montage Verdichter INFO! Neuverdichter sind ab Werk mit Schutzgas befüllt (3 bar Stickstoff). Lassen Sie diese Schutzgasfüllung so lange wie möglich im Verdichter und verhindern Sie Lufteintritt. Kontrollieren Sie den Verdichter auf Transportschäden, bevor Sie mit den Arbeiten beginnen. 4.1 Lagerung und Transport Lagerung bei (-30°C) - (+70°C), maximal zulässige relative Luftfeuchtigkeit 10% -95 %, keine Betauung Nicht in korrosiver Atmosphäre, Staub, Dampf oder brennbarer Umgebung lagern.
4| Montage Verdichter 4.3 Rohranschlüsse ACHTUNG! Löten Sie nicht solange der Verdichter unter Druck steht. Durch Überhitzung können Schäden am Ventil auftreten. Entfernen Sie daher zum Löten den Rohrstutzen vom Ventil, bzw. kühlen Sie während und nach dem Löten den Ventilkörper. Löten Sie nur mit Schutzgas, um Oxidationsprodukte (Zunder) zu verhindern.
4| Montage Verdichter 4.6 Bedienen der Absperrventile Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca. ¼ Umdrehung entgegen dem Uhrzeigersinn. Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn wieder an. lösen anziehen Ventilspindelabdichtung Abb.
5| Elektrischer Anschluss Elektrischer Anschluss GEFAHR! Hochspannung! Stromschlaggefahr! Führen Sie Arbeiten nur bei spannungslosem Zustand der elektrischen Anlage aus! ACHTUNG! Beim Anbau von Zubehörteilen mit elektrischer Leitung, muss für die Leitungsverlegung ein Mindestbiegeradius von 3 x Kabeldurch- messer eingehalten werden. . INFO! Schließen Sie den Verdichtermotor gemäß...
5| Elektrischer Anschluss 5.2 Anschluss des Antriebsmotors Der Verdichter ist mit einem Motor für Stern-Dreieck-Schaltung ausgeführt. Bezeichnung auf dem Typschild Aufkleber auf Klemmenkasten ∆ / Y Stern-Dreieck-Anlauf ist nur bei Spannungsversorgung mit 230 V möglich. Beispiel: 230 V ∆ 400 V Y L1 L2 Direktstart Stern-Dreieck-Start...
5| Elektrischer Anschluss 5.4 Elektronisches Auslösegerät MP 10 Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elektro- nischen Auslösegerät MP 10 im Klemmenkasten verbunden sind. Die Betriebsbereitschaft wird nach Anlegen der Netzspannung durch die Leuchtdiode H3 (grün) signalisiert. Bei Übertemperatur in der Motorwicklung schaltet das Gerät den Verdichter ab und die Leuchtdiode H1 leuchtet rot. Zusätzlich kann die Heißgasseite des Verdichters durch einen Wärmeschutzthermostat (Zubehör) gegen Übertemperatur abgesichert werden. Für die Schutzfunktion ist die Leuchtdiode H2 (rot) vorgesehen.
Seite 19
5| Elektrischer Anschluss 5.6 Funktionsprüfung des Auslösegerätes MP 10 Vor der Inbetriebnahme, Störungsbehebung oder Änderungen im Steuerstromkreis ist das Auslösegerät auf Funktion zu prüfen: LED H1 LED H2 LED H3 Vorgang grün • Netzspannung unterbrechen (L1 oder SF1) • Motortemperaturfühler-Anschluß lösen (1 oder 2) • Heißgastemperaturfühler (falls installiert) lösen (3 oder 4) • Netzspannung wieder anlegen (L1 oder SF1) •...
5| Elektrischer Anschluss 5| Elektrischer Anschluss 5.8 Elektronisches Auslösegerät INT69 G Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elek- tronischen Auslösegerät INT69 G im Klemmenkasten verbunden sind. Bei Übertemperatur in der Motorwicklung schaltet das INT69 G den Motorschütz ab. Die Wiedereinschaltung kann nach Abkühlung nur dann erfolgen, wenn die elektronische Verriegelung des Ausgangsre- lais (Klemmen B1+B2) durch Unterbrechnung der Versorgungsspannung aufgehoben wird.
5| Elektrischer Anschluss 5.10 Funktionsprüfung des Auslösegerätes INT69 G Vor der Inbetriebnahme nach Störungsbehebung oder Änderungen im Steuerstromkreis das Auslösegerät auf Funktion prüfen. Führen Sie dazu diese Prüfung mit Hilfe eines Durchgangsprüfers oder eines Messgerätes durch. Relais Stellung INT69 G Gerätezustand Relais Stellung Ausgeschalteter Zustand 11-12 INT69 G einschalten 11-14 B2 12 14 11 PTC Stecker abziehen...
6| Inbetriebnahme 6.1 Vorbereitungen zur Inbetriebnahme INFO! Um den Verdichter vor unzulässigen Betriebsbedingungen zu schützen, sind anlagenseitig Hoch- und Niederdruck-Pressostate zwingend erforderlich. Der Verdichter ist im Werk probegelaufen und auf sämtliche Funktionen geprüft worden. Besondere Einlaufvorschriften müssen daher nicht beachtet werden. Kontrollieren Sie den Verdichter auf Transportschäden! WARNUNG! Da in Abhängigkeit von Umgebungstemperatur und Kältemittelfül- lung deutlich höhere Stillstandsdrücke wie für den Verdichter zu-...
6| Inbetriebnahme 6.4 Evakuieren ACHTUNG! Starten Sie den Verdichter nicht im Vakuum. Legen Sie keine Spannung an, auch nicht zu Prüfzwecken (darf nur mit Kältemittel betrieben werden). Im Vakuum verkürzen sich die Überschlags- und Kriechstromstrecken der Klemmbrett-Anschlussbolzen, dies kann zu Wicklungs- und Klemm- brettschäden führen.
6| Inbetriebnahme 6.6 Inbetriebsetzung WARNUNG! Öffnen Sie unbedingt vor dem Start des Verdichters die beiden Absperrventile! Kontrollieren Sie Sicherheits- und Schutzeinrichtungen (Druckschalter, Motorschutz, elektrische Berührungsschutzmaßnahmen u.a.) auf einwandfreie Funktion. Verdichter einschalten und mindestens 10 Min. laufen lassen. Anlage soll Beharrungszustand erreicht haben. Führen Sie eine Ölstandskontrolle durch: Das Öl muß im Schauglas sichtbar sein.
6| Inbetriebnahme 6.8 Vermeiden von Flüssigkeitsschlägen ACHTUNG! Flüssigkeitsschläge können zu Schäden am Verdichter führen sowie Kältemittelaustritt verursachen. Beachten Sie zur Vermeidung von Flüssigkeitsschlägen: Die komplette Kälteanlagenauslegung muß fachgerecht ausgeführt sein. Alle Komponenten müssen leistungsmäßig aufeinander abgestimmt sein (insbesondere Ver- dampfer und Expansionsventil). Die Sauggasüberhitzung am Verdichtereingang soll min.
BS Ventilplatte 80305 BS Kolben/Pleuel 80366 80468 BS Pleuel 80368 Verwenden Sie nur Original GEA Ersatzteile! 7.4 Zubehör Verfügbares Zubehör finden Sie im Internet unter www.gea.com 7.5 Auszug aus der Schmierstofftabelle Für Betrieb mit CO ist das GEA Öl C 85 E erforderlich!
7| Wartung 7.6 Ausserbetriebnahme Schließen Sie die Absperrventile am Verdichter. CO unterliegt keiner Recyclingpflicht und kann daher in die Umgebung abgelassen werden. Wegen Erstickungsgefahr unbedingt auf gute Belüftung achten oder CO ins Freie leiten. Beim Ablassen des CO eine schnelle Druckabsenkung vermeiden um das Mitreißen von Öl zu verhindern. Wenn der Verdichter drucklos ist, entfernen Sie die Druck- und Saugseitige Verrohrung (z.Bsp.
Einsatz der Verdichter innerhalb der Europäischen Union (gemäß Maschinenrichtlinie 2006/42/EG) Der Hersteller: GEA Bock GmbH, Benzstraße 7 72636 Frickenhausen, Tel.: 07022/9454-0 erklärt hiermit, dass der Kältemittelverdichter HGX34P -CO den grundlegenden Anforderungen des Anhang II 1B der Maschinenrichtlinie 2006/42/EG entspricht. Angewandte harmonisierte Norm: EN 12693:2008 und den entsprechenden referenzierten Normen Die unvollständige Maschine darf erst dann in Betrieb genommen werden, wenn festgestellt wurde, dass die Maschine, in die die unvollständige Maschine eingebaut werden soll, den...
GEA Verdichter sind hochwertige, zuverlässige und servicefreundliche Qualitätsprodukte. Bei Fragen zu Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungstechnik oder an den Kältefachgroßhandel bzw. unsere Vertretung. Das GEA-Serviceteam erreichen Sie telefonisch über unsere kostenlose Hotline 00 800 / 800 000 88 oder via E-Mail: refrigeration@gea.com...
