CompactLogix-System
Zentrale E/A-Module
Diese CompactLogix-Steuerungen unterstützen zentrale E/A-Module. Die unterstützten zentralen E/A-Module
unterscheiden sich je nach Steuerungstyp.
Bestellnummer
5069-L306ER, 5069-L306ERM, 5069-L310ER, 5069-L310ER-NSE, 5069-L310ERM, 5069-L320ER, 5069-L320ERM, 5069-L330ER, 5069-L330ERM,
5069-L340ER, 5069-L340ERM, 5069-L350ERM, 5069-L380ERM, 5069-L3100ERM
5069-L306ERS2, 5069-L306ERMS2, 5069-L310ERS2, 5069-L310ERMS2, 5069-L320ERS2, 5069-L320ERS2K, 5069-L320ERMS2, 5069-
L320ERMS2K, 5069-L330ERS2, 5069-L330ERS2K, 5069-L330ERMS2, 5069-L330ERMS2K, 5069-L340ERS2, 5069-L340ERMS2, 5069-L350ERS2,
5069-L350ERS2K, 5069-L350ERMS2, 5069-L350ERMS2K, 5069-L380ERS2, 5069-L380ERMS2, 5069-L3100ERS2, 5069-L3100ERMS2
1769-L16ER-BB1B, 1769-L18ER-BB1B, 1769-L18ERM-BB1B, 1769-L19ERM-BB1B
1769-L24ER-BB1B, 1769-L24ER-QBFC1B, 1769-L24ER-QBFC1BK, 1769-L27ERM-QBFC1B
1769-L30ER, 1769-L30ERM, 1769-L30ERMK, 1769-L30ER-NSE,1769-L33ER, 1769-L33ERMK, 1769-L33ERM, 1769-L36ERM, 1769-L37ERM,
1769-L37ERMK, 1769-L38ERM, 1769-L38ERMK
1769-L30ERMS, 1769-L33ERMS, 1769-L33ERMSK, 1769-L36ERMS, L37ERMS, 1769-L37ERMSK, 1769-L38ERMS, 1769-L38ERMSK

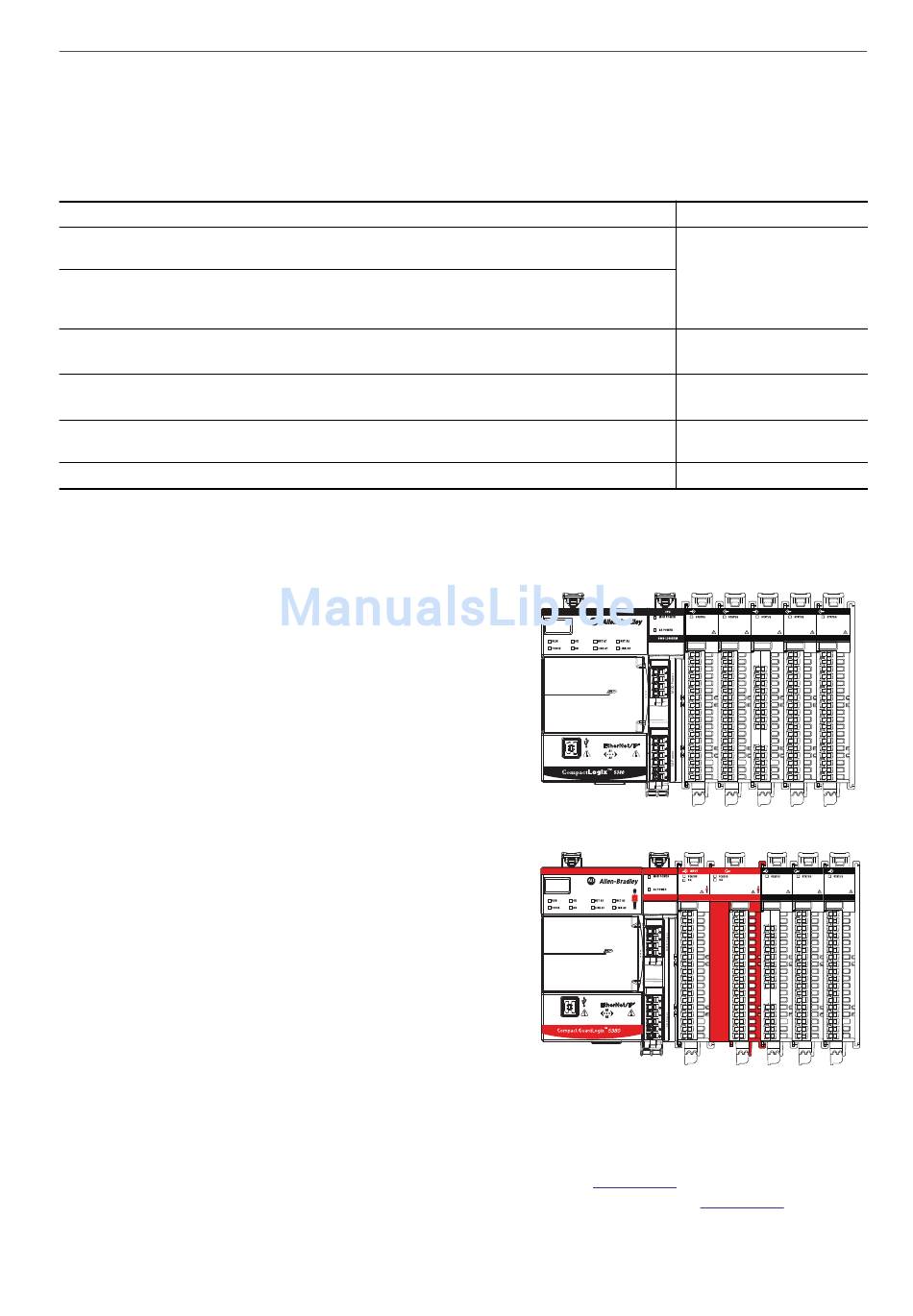

Compact 5000-E/A-Module
Sie können Compact 5000-E/A-Module als zentrale E/A-Module in
einem CompactLogix 5380- oder Compact GuardLogix 5380
Steuerungssystem installieren.
Die Compact 5000-E/A-Architektur stellt eine große Auswahl an Ein-
und Ausgangsmodulen für die unterschiedlichsten Anwendungen zur
Verfügung, die von Hochgeschwindigkeits-Digitalsteuerungen bis hin
zu Prozesssteuerungen reichen. Die Architektur verwendet Producer/
Consumer-Technologie, die eine gemeinsame Verwendung von
Eingangsinformationen und Ausgangsstatus zwischen mehreren
Logix 5000-Steuerungen ermöglicht.
Die Compact 5000-E/A-Module werden auf der rechten Seite einer
CompactLogix 5380- oder Compact GuardLogix 5380-Steuerung
installiert und erfordern eine separat erhältliche abnehmbare
Klemmenleiste für den Anschluss der feldseitigen Verdrahtung.
Compact 5000-E/A-Sicherheitsmodule können nur mit Compact
GuardLogix 5380-Steuerungen verwendet werden. Sie können diese
nicht mit CompactLogix 5380-Steuerungen verwenden.
Die Module nehmen bei Bedarf systemseitige Leistung, so genannte
MOD-Leistung (Modulleistung), und feldseitige Leistung, so genannte
SA-Leistung (Sensoraktorleistung), von der System-Backplane auf.
Anschließend leiten die Module die verbleibende Leistung an das
nächste Modul im System weiter.
Bei Verwendung von Compact 5000-E/A-Modulen gilt Folgendes:
• Sie können Compact 5000-E/A-Module nicht mit den anderen CompactLogix-Steuerungen verwenden.
• Bei Verwendung von Compact 5000-E/A-Modulen mit Compact GuardLogix 5380-Steuerungen gelten einige
Einschränkungen. Weitere Informationen dazu finden Sie in der Publikation 5069-UM001, Steuerungen
CompactLogix 5380 und Compact GuardLogix – Benutzerhandbuch, und in der Publikation 5000-UM004,
Digital-E/A-Module der Serie 5000 in Logix5000-Steuerungssystemen – Benutzerhandbuch.
34
Rockwell Automation-Publikation 1769-SG001U-DE-P – April 2018
Zentrale E/A-Optionen
Compact 5000-E/A-Module
Integrierte E/A-Module
1734 POINT I/O-Module
Integrierte E/A-Module
1769 Compact I/O-Module
1769 Compact I/O-Module
1769 Compact I/O-Module
DC INPUT
DC OUTPUT
ANALOG INPUT
ANALOG OUTPUT
5069-IB16
5069-IY4
5069-OF8
5069-OB16
OUTPUT
ANALOG INPUT
ANALOG OUTPUT
SIL2 CPU
5069-L3100ERMS2
5069-IB8S
5069-OBV8S
5069-IY4
5069-OF8
ANALOG OUTPUT
5069-OF8
COUNTER
5069-HSC2xOB4
