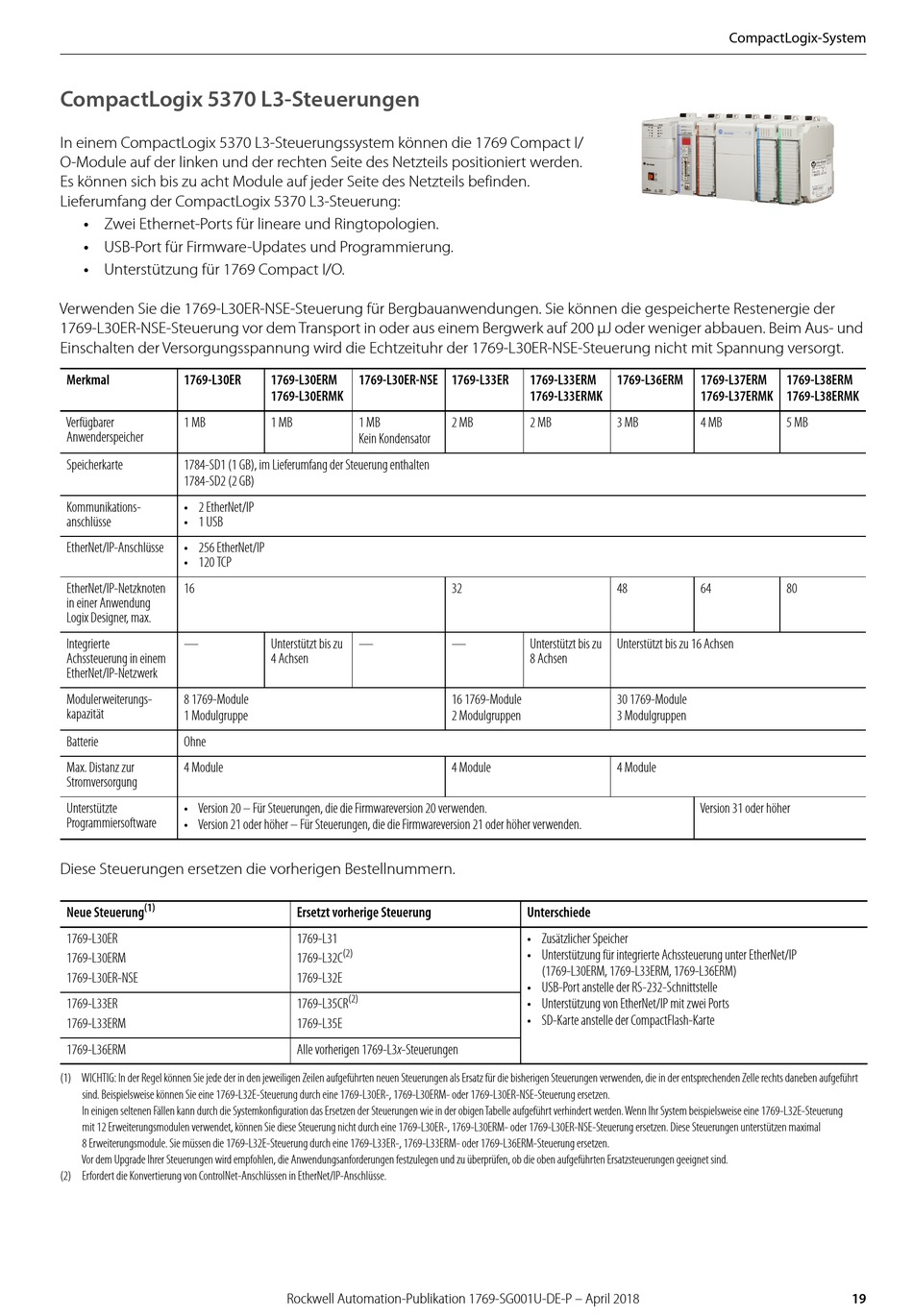

CompactLogix 5370 L3-Steuerungen
In einem CompactLogix 5370 L3-Steuerungssystem können die 1769 Compact I/
O-Module auf der linken und der rechten Seite des Netzteils positioniert werden.
Es können sich bis zu acht Module auf jeder Seite des Netzteils befinden.
Lieferumfang der CompactLogix 5370 L3-Steuerung:
• Zwei Ethernet-Ports für lineare und Ringtopologien.
• USB-Port für Firmware-Updates und Programmierung.
• Unterstützung für 1769 Compact I/O.
Verwenden Sie die 1769-L30ER-NSE-Steuerung für Bergbauanwendungen. Sie können die gespeicherte Restenergie der
1769-L30ER-NSE-Steuerung vor dem Transport in oder aus einem Bergwerk auf 200 µJ oder weniger abbauen. Beim Aus- und
Einschalten der Versorgungsspannung wird die Echtzeituhr der 1769-L30ER-NSE-Steuerung nicht mit Spannung versorgt.
Merkmal
1769-L30ER
Verfügbarer
1 MB
Anwenderspeicher
Speicherkarte
1784-SD1 (1 GB), im Lieferumfang der Steuerung enthalten
1784-SD2 (2 GB)
Kommunikations-
• 2 EtherNet/IP
anschlüsse
• 1 USB
EtherNet/IP-Anschlüsse
• 256 EtherNet/IP
• 120 TCP
EtherNet/IP-Netzknoten
16
in einer Anwendung
Logix Designer, max.
Integrierte
—
Achssteuerung in einem
EtherNet/IP-Netzwerk
Modulerweiterungs-
8 1769-Module
kapazität
1 Modulgruppe
Batterie
Ohne
Max. Distanz zur
4 Module
Stromversorgung
Unterstützte
• Version 20 – Für Steuerungen, die die Firmwareversion 20 verwenden.
Programmiersoftware
• Version 21 oder höher – Für Steuerungen, die die Firmwareversion 21 oder höher verwenden.
Diese Steuerungen ersetzen die vorherigen Bestellnummern.
(1)
Neue Steuerung
1769-L30ER
1769-L30ERM
1769-L30ER-NSE
1769-L33ER
1769-L33ERM
1769-L36ERM
(1) WICHTIG: In der Regel können Sie jede der in den jeweiligen Zeilen aufgeführten neuen Steuerungen als Ersatz für die bisherigen Steuerungen verwenden, die in der entsprechenden Zelle rechts daneben aufgeführt
sind. Beispielsweise können Sie eine 1769-L32E-Steuerung durch eine 1769-L30ER-, 1769-L30ERM- oder 1769-L30ER-NSE-Steuerung ersetzen.
In einigen seltenen Fällen kann durch die Systemkonfiguration das Ersetzen der Steuerungen wie in der obigen Tabelle aufgeführt verhindert werden. Wenn Ihr System beispielsweise eine 1769-L32E-Steuerung
mit 12 Erweiterungsmodulen verwendet, können Sie diese Steuerung nicht durch eine 1769-L30ER-, 1769-L30ERM- oder 1769-L30ER-NSE-Steuerung ersetzen. Diese Steuerungen unterstützen maximal
8 Erweiterungsmodule. Sie müssen die 1769-L32E-Steuerung durch eine 1769-L33ER-, 1769-L33ERM- oder 1769-L36ERM-Steuerung ersetzen.
Vor dem Upgrade Ihrer Steuerungen wird empfohlen, die Anwendungsanforderungen festzulegen und zu überprüfen, ob die oben aufgeführten Ersatzsteuerungen geeignet sind.
(2) Erfordert die Konvertierung von ControlNet-Anschlüssen in EtherNet/IP-Anschlüsse.
1769-L30ERM
1769-L30ER-NSE 1769-L33ER
1769-L30ERMK
1 MB
1 MB
Kein Kondensator
Unterstützt bis zu
—
4 Achsen
Ersetzt vorherige Steuerung
1769-L31
(2)
1769-L32C
1769-L32E
(2)
1769-L35CR
1769-L35E
Alle vorherigen 1769-L3x-Steuerungen
Rockwell Automation-Publikation 1769-SG001U-DE-P – April 2018
1769-L33ERM
1769-L36ERM
1769-L33ERMK
2 MB
2 MB
3 MB
32
48
—
Unterstützt bis zu
Unterstützt bis zu 16 Achsen
8 Achsen
16 1769-Module
30 1769-Module
2 Modulgruppen
3 Modulgruppen
4 Module
4 Module
Unterschiede
• Zusätzlicher Speicher
• Unterstützung für integrierte Achssteuerung unter EtherNet/IP
(1769-L30ERM, 1769-L33ERM, 1769-L36ERM)
• USB-Port anstelle der RS-232-Schnittstelle
• Unterstützung von EtherNet/IP mit zwei Ports
• SD-Karte anstelle der CompactFlash-Karte
CompactLogix-System
1769-L37ERM
1769-L38ERM
1769-L37ERMK
1769-L38ERMK
4 MB
5 MB
64
80
Version 31 oder höher
19
