CompactLogix-System
CompactLogix-Steuerungen – Überblick
Das CompactLogix-System ist als Logix-Lösung für kleine und mittlere Anwendungen konzipiert. Bei diesen Anwendungen
handelt es sich in der Regel um Steuerungsanwendungen auf Maschinenebene. Ein einfaches System kann aus einer
eigenständigen Steuerung mit nur einer E/A-Modulgruppe sowie DeviceNet-Kommunikation bestehen. In einem
komplexeren System müssen Sie weitere Netzwerke, Achssteuerung und Sicherheitssteuerung ergänzen. Im Rahmen des
®
Integrated Architecture
-Systems verwenden die CompactLogix-Steuerungen die gleiche Programmiersoftware, das gleiche
Netzwerkprotokoll und die gleichen Informationsfunktionen wie alle Logix 5000™-Steuerungen. Dieses System stellt eine
gemeinsame Entwicklungsumgebung für alle Steuerungsdisziplinen zur Verfügung.
CompactLogix 5380-Steuerungen – Überblick
Die CompactLogix 5380-Steuerungen sind die ersten Logix-Steuerungen, die konfigurierbare EtherNet/IP-Modi zur
Verfügung stellen, also Dual-IP-Modus oder linearen/DLR-Modus. Verwendet die CompactLogix 5380-Steuerung die
Firmwareversion 29.011 oder höher, können Sie die integrierten Ethernet-Ports so konfigurieren, dass sie an separaten
Netzwerken – an ein Ethernet-Netzwerk auf Unternehmensebene und an ein Netzwerk auf Geräteebene – angeschlossen
werden können. Wenn die Steuerung im Dual-IP-Modus arbeitet, erfordert jeder Port seine eigene Netzwerkkonfiguration.
Die CompactLogix 5380-Steuerungen bieten eine skalierbare Steuerung, die für eine Vielzahl von Anwendungen ideal ist –
von kleinen, eigenständigen Geräten bis hin zu komplexen Anwendungen z. B. für Indexierungstische, Prozessschlitten,
Kartonsammelpacker und -aufrichter sowie Verpackungsmaschinen. Die CompactLogix 5380-Steuerungen stellen auch eine
echte integrierte Achssteuerungslösung zur Verfügung.

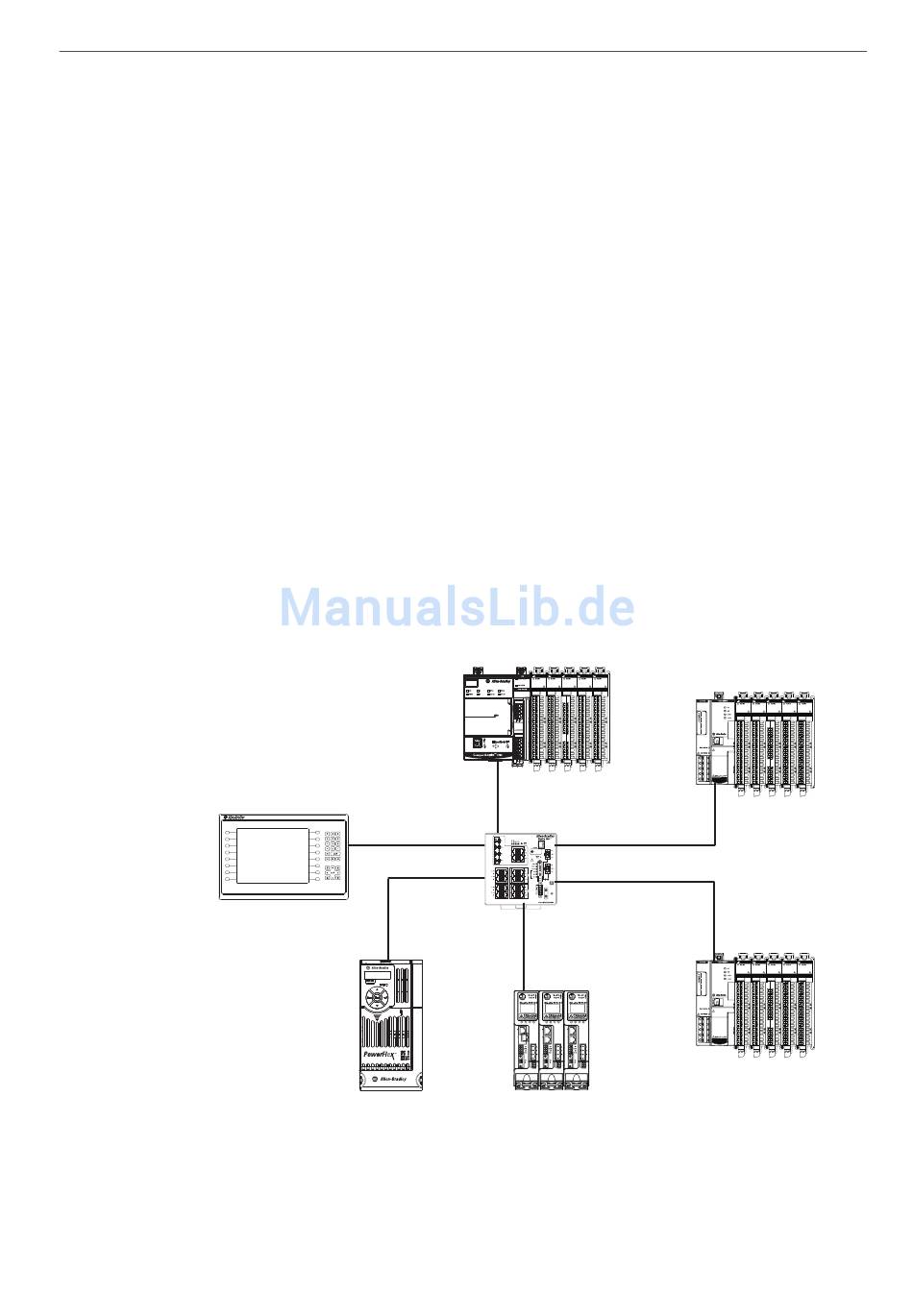

Beispiel für ein CompactLogix 5380-System in einem EtherNet/IP-Netzwerk
F1
F2
PanelView™ Plus 7-Terminal
F3
F4
F5
F6
F7
F8
8
F9
F10
F11
F12
F13
F14
F15
F16
527
PowerFlex® 527-Antrieb
Rockwell Automation-Publikation 1769-SG001U-DE-P – April 2018
CompactLogix 5380-Steuerung
Compact 5000-E/A-Module
DC INPUT
DC OUTPUT
ANALOG INPUT
ANALOG OUTPUT
ANALOG OUTPUT
5069-IB16
5069-OB16
5069-IY4
5069-OF8
5069-OF8
Stratix® 5400-Switch
x®
Kineti
5500-Antrieb
5069-AENTR-Adapter
Compact 5000-E/A-Module
DC INPUT
DC OUTPUT
ANALOG INPUT
ANALOG OUTPUT
ANALOG OUTPUT
5069-IB16
5069-OB16
5069-IY4
5069-OF8
5069-OF8
1
2
Compact 5000™ I/O
Compact 5000™ I/O
DC INPUT
DC OUTPUT
ANALOG INPUT
ANALOG OUTPUT
ANALOG OUTPUT
5069-IB16
5069-OB16
5069-IY4
5069-OF8
5069-OF8
1
2
Compact 5000™ I/O
Compact 5000™ I/O
5069-AENTR-Adapter
Compact 5000-E/A-Module
