CompactLogix-System

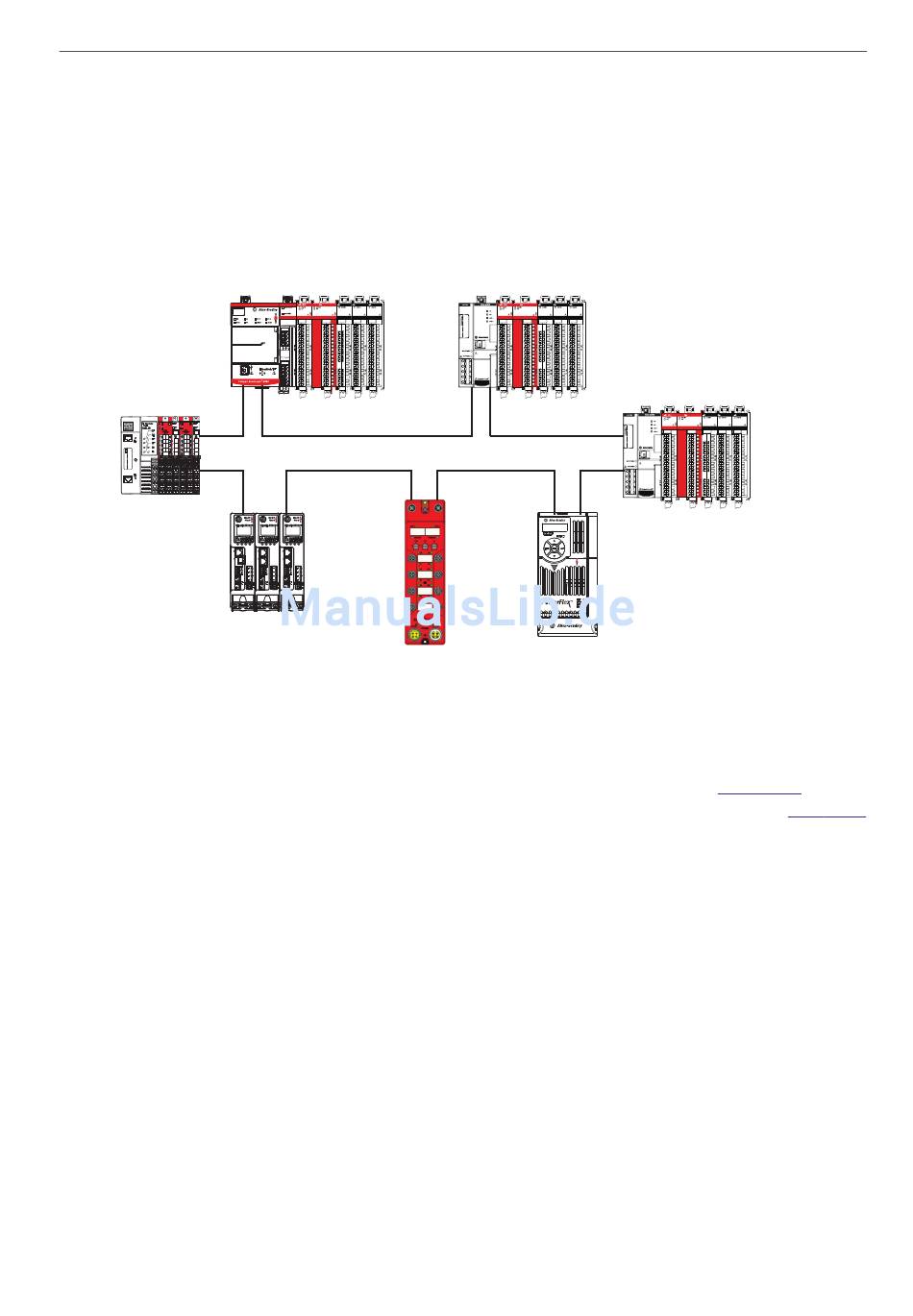

Linearer/DLR-Modus
Wenn Compact GuardLogix 5380-Steuerungen im linearen/DLR-Modus arbeiten, können sie nur mit einem Netzwerk
verbunden werden. Dies bedeutet, dass es nur eine Netzwerkkonfiguration gibt. Sofern im linearen/DLR-Modus verwendet,
können die Compact GuardLogix 5380-Steuerungen eine Verbindung zu jeder beliebigen EtherNet/IP-Netzwerktopologie
herstellen – linear, DLR oder Stern.
Compact GuardLogix 5380-Steuerung
Compact 5000-E/A-Module
1734-AENTR-Adapter
POINT Guard I/O-Module
Kineti
Informationen zu den EtherNet/IP-Modi mit CompactLogix 5380- und Compact GuardLogix 5380-Steuerungen finden Sie in
den folgenden Publikationen:
• Steuerungen CompactLogix 5380 und Compact GuardLogix – Benutzerhandbuch, Publikation
• CompactLogix 5380 and Compact GuardLogix 5380 Controllers Specifications Technical Data, Publikation
28
SIL2 CPU OUTPUT ANALOG INPUT ANALOG OUTPUT COUNTER
5069-L3100ERMS2 5069-IB8S 5069-OBV8S 5069-IY4 5069-OF8 5069-HSC2xOB4
x
5500-Antriebe
1732ES ArmorBlock
Guard I/O-Modul
Rockwell Automation-Publikation 1769-SG001U-DE-P – April 2018
5069-AENTR-Adapter
Compact 5000-E/A-Module
OUTPUT ANALOG INPUT ANALOG OUTPUT COUNTER
5069-IB8S 5069-OBV8S 5069-IY4 5069-OF8 5069-HSC2xOB4
1
2
Compact 5000™ I/O
5069-AENTR-Adapter
Compact 5000-E/A-Module
527
PowerFlex 527-Antrieb
OUTPUT ANALOG INPUT ANALOG OUTPUT COUNTER
5069-IB8S 5069-OBV8S 5069-IY4 5069-OF8 5069-HSC2xOB4
1
2
Compact 5000™ I/O
5069-UM001
5069-TD002
