CompactLogix-System
Linearer/DLR-Modus
Wenn CompactLogix 5380-Steuerungen im linearen/DLR-Modus arbeiten, können sie nur mit einem Netzwerk verbunden
werden. Dies bedeutet, dass es nur eine Netzwerkkonfiguration gibt. Sofern im linearen/DLR-Modus verwendet, können die
CompactLogix 5380-Steuerungen eine Verbindung zu jeder beliebigen EtherNet/IP-Netzwerktopologie herstellen – linear,
DLR oder Stern.
Informationen zu den EtherNet/IP-Modi mit CompactLogix 5380- und Compact GuardLogix 5380-Steuerungen finden Sie in
den folgenden Publikationen:
• Steuerungen CompactLogix 5380 und Compact GuardLogix – Benutzerhandbuch, Publikation
• CompactLogix 5380 and Compact GuardLogix 5380 Controllers Specifications Technical Data, Publikation
26
CompactLogix 5380-Steuerung
Compact 5000-E/A-Module
DC INPUT
DC OUTPUT
ANALOG INPUT
ANALOG OUTPUT
ANALOG OUTPUT
5069-IB16
5069-OB16
5069-IY4
5069-OF8
5069-OF8

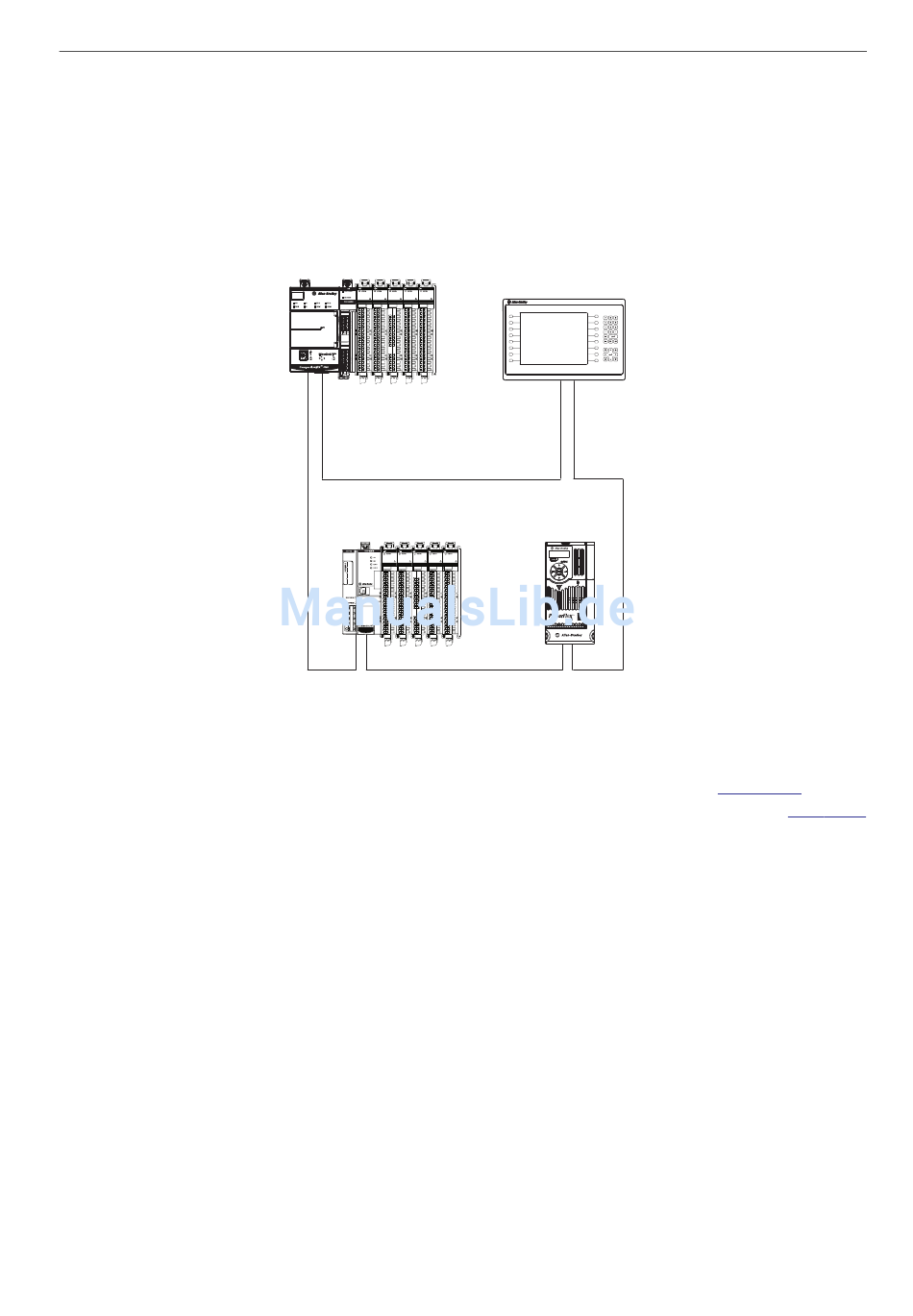

Netzwerk auf Geräteebene
DC INPUT
DC OUTPUT
ANALOG INPUT
ANALOG OUTPUT
ANALOG OUTPUT
5069-IB16
5069-OB16
5069-IY4
5069-OF8
5069-OF8
1
2
Compact 5000™ I/O
Compact 5000™ I/O
5069-AENTR-Adapter
Compact 5000-E/A-Module
Rockwell Automation-Publikation 1769-SG001U-DE-P – April 2018
PanelView Plus 7-Terminal
F1
F9
F2
F10
F3
F11
F4
F12
F5
F13
F6
F14
F7
F15
F8
F16
527
PowerFlex 527-Antrieb
5069-UM001
5069-TD002
