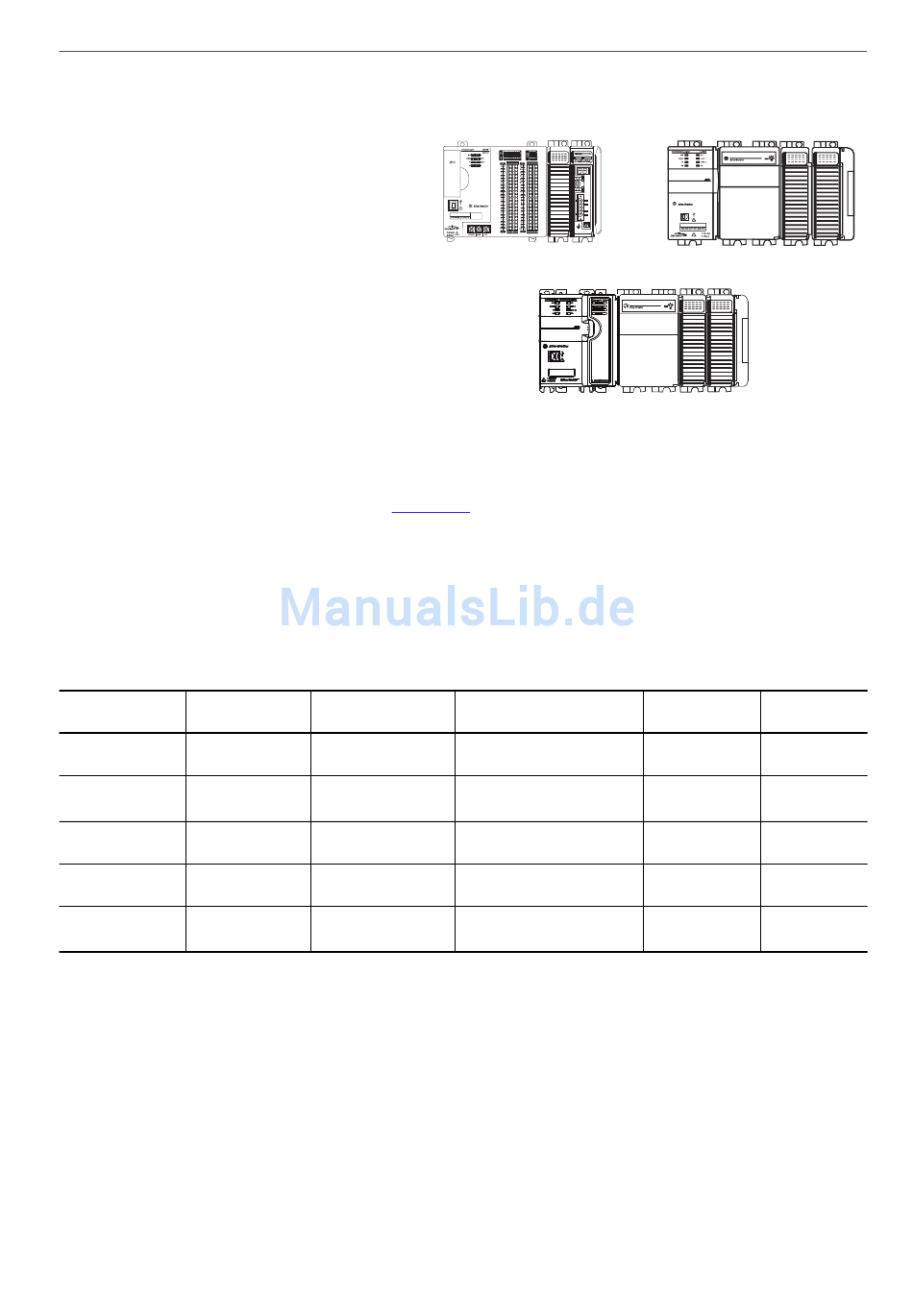

CompactLogix-System
1769 Compact I/O-Module
Die 1769 Compact I/O-Module können mit den
folgenden Steuerungen als zentrale E/A-Module
verwendet werden:
• CompactLogix 5370 L2-Steuerungen
• CompactLogix 5370 L3-Steuerungen
• Compact GuardLogix 5370-Steuerungen
• 1768 CompactLogix-Steuerungen
Die Module rasten durch eine Feder- und
Nutverbindung mechanisch ein und besitzen einen
integrierten Kommunikationsbus, der die Verbindung
zwischen den Modulen mit einem beweglichen
Busverbinder herstellt.
Jedes E/A-Modul beinhaltet eine integrierte abnehmbare Klemmenleiste mit berührungssicherer Abdeckung für
Verbindungen zu E/A-Sensoren und Aktoren. Die Klemmenleiste befindet sich hinter einer Tür an der Vorderseite des Moduls.
Die E/A-Verdrahtung kann von der Unterseite des Moduls zur E/A-Klemme geleitet werden.
Ausführliche Informationen enthält die Publikation 1769-TD006, 1769 Compact I/O Modules Specifications Technical Data.
Max. Distanz zur Stromversorgung
Die maximale Distanz zur Stromversorgung können Sie der Spezifikationstabelle für die einzelnen Module entnehmen.
Dieser Wert weist darauf hin, wie viele Steckplatzpositionen das Modul vom Netzteil entfernt sein kann.
1769-AC-Digitalmodule
Bestellnummer
Eingänge/Ausgänge
1769-IA8I
8 Eingänge, einzeln isoliert 100/120 V AC
1769-IA16
16 Eingänge
(2)
1769-IA16K
1769-IM12
12 Eingänge
1769-OA8
8 Ausgänge
1769-OA16
16 Ausgänge
(2)
1769-OA16K
(1) Maximal 190 mA.
(2) Modul mit Schutzbeschichtung.
42
Spannungskategorie
100/120 V AC
200/240 V AC
100/240 V AC
100/240 V AC
Rockwell Automation-Publikation 1769-SG001U-DE-P – April 2018
Betriebsspannungsbereich
79 bis 132 V AC,
47 bis 63 Hz
79 bis 132 V AC,
47 bis 63 Hz
159 bis 265 V AC,
47 bis 63 Hz
85 bis 265 V AC
47 bis 63 Hz
85 bis 265 V AC
47 bis 63 Hz
Backplane-Strom
Max. Distanz zur
Stromversorgung
(1)
90 mA bei 5,1 V
8
115 mA bei 5,1 V
8
100 mA bei 5,1 V
8
145 mA bei 5,1 V
8
225 mA bei 5,1 V
8
