CompactLogix-System

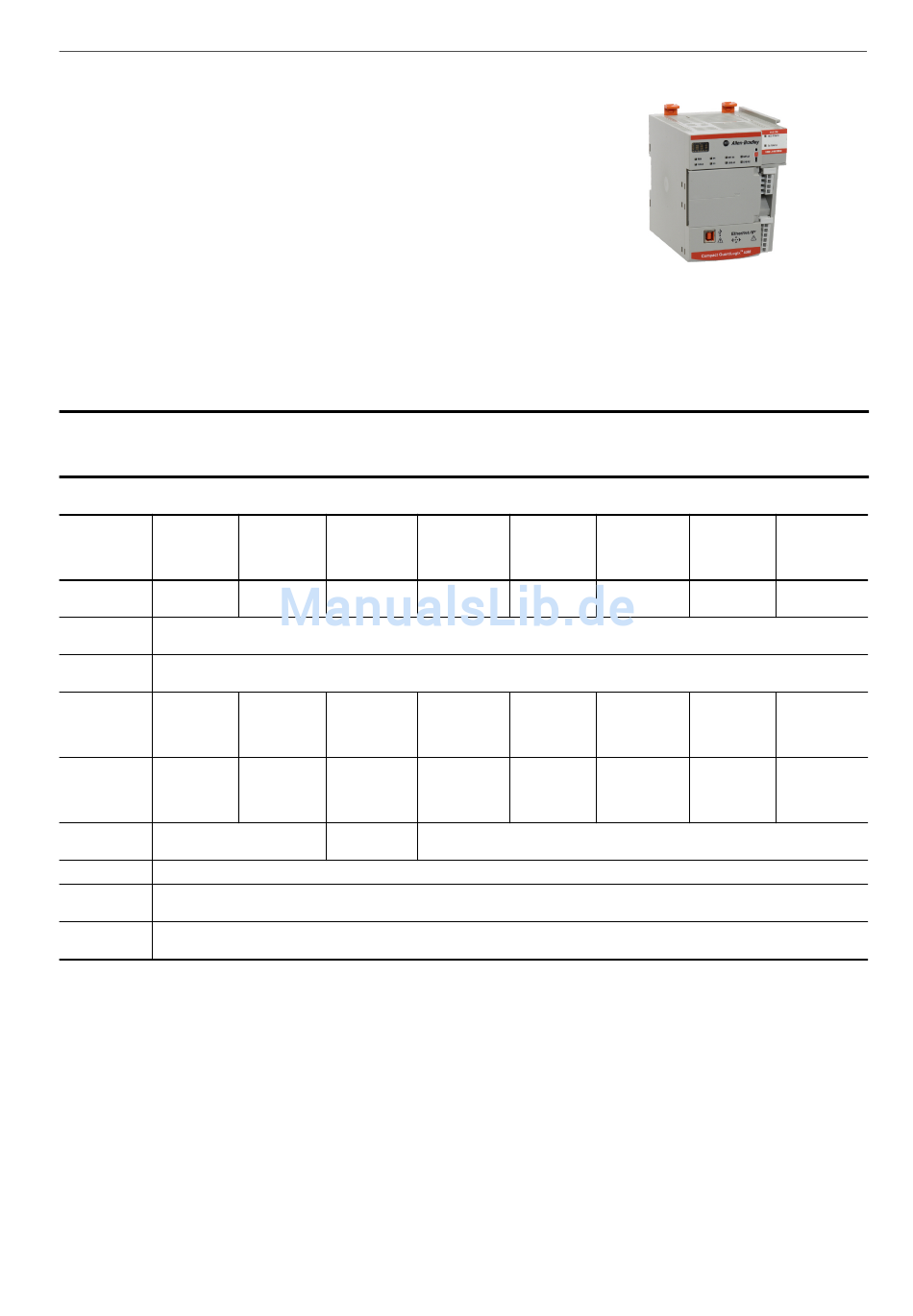

Compact GuardLogix 5380-Steuerungen
In einem Compact GuardLogix 5380-Steuerungssystem werden Compact
5000-E/A-Module rechts neben der Steuerung als zentrale E/A-Module installiert.
Es können bis zu 31 Module im System installiert werden. Die Compact GuardLogix
5380-Steuerungen werden mit folgenden Konfigurationen geliefert:
• Zwei integrierte Ethernet-Ports zur Verwendung in Stern-, linearen und
DLR-EtherNet/IP-Netzwerktopologien
• USB-Port für Firmware-Updates und Programmierung
• Unterstützung für Dual-IP-Modus
• Unterstützung für Sicherheits-Integritätslevel (SIL) 2 und Performance Level (d)
• Unterstützung für zentrale Compact 5000-E/A-Sicherheitsmodule
• 5069-ECR-Abschlussmodul
IMPORTANT
Sie müssen für Sicherheits-Kleinspannung (SELV)/Schutz-Kleinspannung (PELV) ausgelegte Netzteile für MOD-Leistung
und SA-Leistung verwenden. Sie können für die Compact GuardLogix 5380-Steuerungen ausschließlich DC-SA-Leistung
verwenden.
Merkmal
5069-L306ERS2,
5069-L306ERMS2
Verfügbarer
0,6 MB + 0,3 MB
Anwenderspeicher
Sicherheit
Speicherkarte
• 1784-SD1 (1 GB)
• 1784-SD2 (2 GB), im Lieferumfang der Steuerung enthalten
Kommunikations-
• 2 – Ethernet-Ports, 10 Mbps/100 Mbps/1 Gbps
anschlüsse
• 1 – USB-Client
EtherNet/IP-
16
Netzknoten in einer
Anwendung Logix
Designer, max.
Integrierte
Bis zu 2 Achsen (nur
Achssteuerung in
5069-L306ERMS2)
einem EtherNet/IP-
Netzwerk
Zentrale E/A-Module,
8
max.
Batterie
Ohne
Netzteilklemmen
• Bausatz 5069-RTB64-SCREW mit Schrauben – umfasst die abnehmbaren Klemmenleisten mit den Bestellnummern 5069-RTB6-SCREW und 5069-RTB4-SCREW
(separat erhältlich)
• 5069-RTB64-SPRING mit Federn – umfasst die abnehmbaren Klemmenleisten mit den Bestellnummern 5069-RTB6-SPRING und 5069-RTB4-SPRING
Unterstützte
Version 31 oder höher
Programmiersoftware
16
5069-L310ERS2,
5069-L320ERS2,
5069-L310ERMS2
5069-L320ERMS2
5069-L320ERS2K,
5069-L320ERMS2K
1 MB + 0,5 MB
2 MB + 1 MB
Sicherheit
Sicherheit
24
40
Bis zu 4 Achsen (nur
Bis zu 8 Achsen (nur
5069-L310ERMS2)
5069-L320ERMS2
und
5069-L320ERMS2K)
16
Rockwell Automation-Publikation 1769-SG001U-DE-P – April 2018
5069-L330ERS2,
5069-L340ERS2,
5069-L330ERMS2
5069-L340ERMS2
5069-L330ERS2K,
5069-L330ERMS2K
3 MB + 1,5 MB
4 MB + 2 MB
Sicherheit
Sicherheit
60
90
Bis zu 16 Achsen (nur
Bis zu 20 Achsen
5069-L330ERMS2
(nur
und
5069-L340ERMS2)
5069-L330ERMS2K)
31
5069-L350ERS2,
5069-L380ERS2,
5069-L350ERMS2
5069-L380ERMS2
5069-L350ERS2K,
5069-L350ERMS2K
5 MB + 2,5 MB
8 MB + 4 MB
Sicherheit
Sicherheit
120
150
Bis zu 24 Achsen
Bis zu 28 Achsen
nur 5069-L350ERMS2
(nur
und
5069-L380ERMS2)
5069-L350ERMS2K)
5069-L3100ERS2,
5069-L3100ERMS2
10 MB + 5 MB
Sicherheit
180
Bis zu 32 Achsen (nur
5069-L3100ERMS2)
