EtherNet/IP-Modi der Compact GuardLogix 5380-Steuerungen
Die Compact GuardLogix 5380-Steuerungen stellen mehrere EtherNet/IP-Modi zur Verfügung. Sie können den Dual-IP-
Modus oder den linearen/DLR-Modus verwenden.

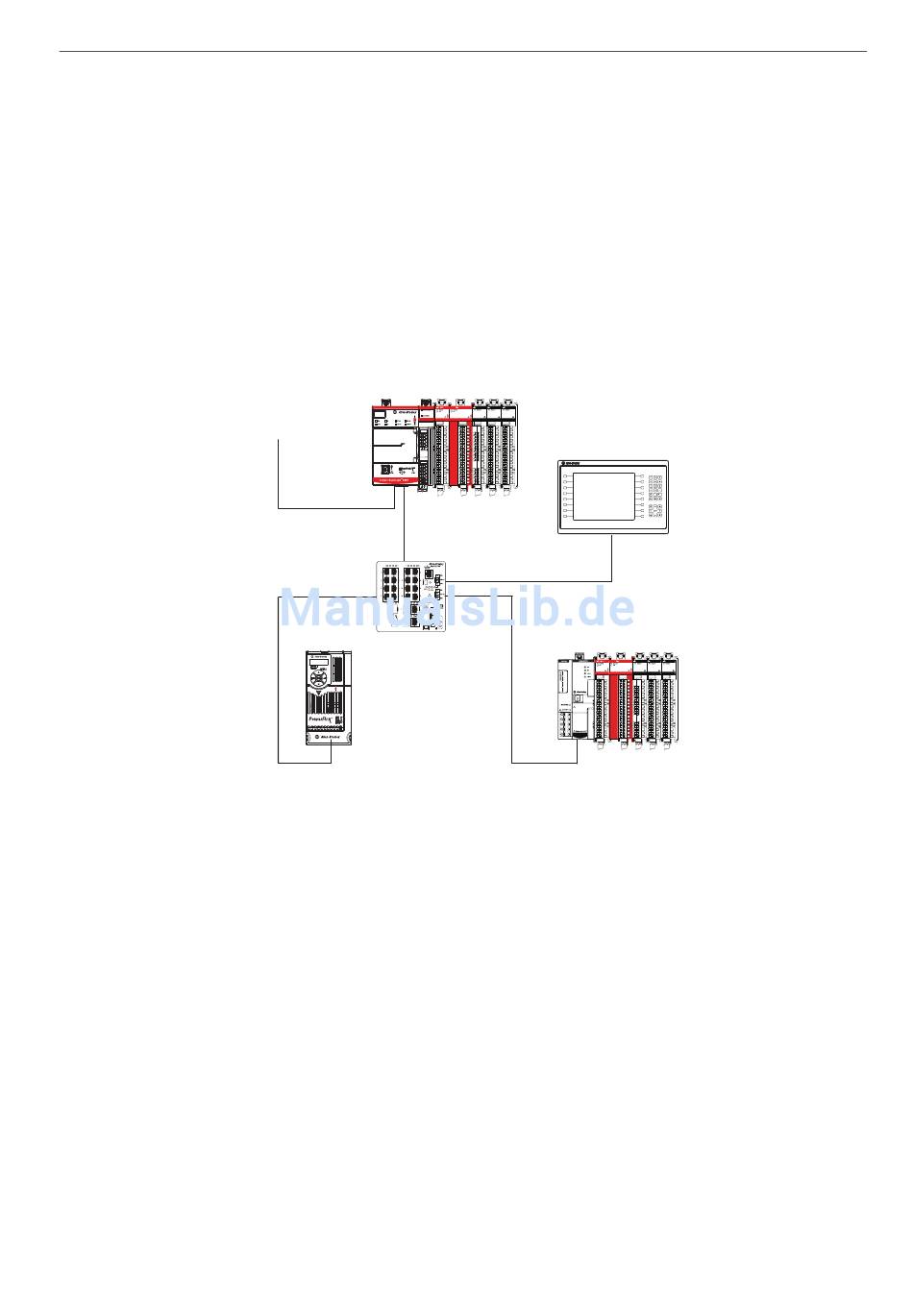

Dual-IP-Modus
Mit dem Dual-IP-Modus können Sie die integrierten Ethernet-Ports der Steuerung so konfigurieren, dass sie an separaten
EtherNet/IP-Netzwerken angeschlossen werden können, also an ein Netzwerk auf Unternehmensebene und an ein Netzwerk
auf Geräteebene. In diesem Modus sind für die einzelnen Ports separate Netzwerkkonfigurationen erforderlich, die jeweils
einige Einschränkungen umfassen. Wenn Sie beispielsweise IP-Adressen im Dual-IP-Modus festlegen, dürfen sich die IP-
Adressen zwischen den Ports nicht überlappen.
Netzwerk auf
Unternehmensebene
Compact GuardLogix 5380-Steuerung
Compact 5000-E/A-Module
SIL2 CPU
5069-IB8S
5069-L3100ERMS2
Netzwerk auf Geräteebene
Stratix 5700-Switch
PowerFlex 527-Antrieb
527
Rockwell Automation-Publikation 1769-SG001U-DE-P – April 2018
OUTPUT
ANALOG INPUT
ANALOG OUTPUT
COUNTER
5069-OBV8S
5069-IY4
5069-OF8
5069-HSC2xOB4
PanelView Plus 7-Terminal
F1
F2
F3
F4
F5
F6
F7
F8
OUTPUT
5069-IB8S
5069-OBV8S
1
2
Compact 5000™ I/O
CompactLogix-System
F9
F10
F11
F12
F13
F14
F15
F16
ANALOG INPUT
ANALOG OUTPUT
COUNTER
5069-IY4
5069-OF8
5069-HSC2xOB4
5069-AENTR-Adapter
Compact 5000-E/A-Module
27
