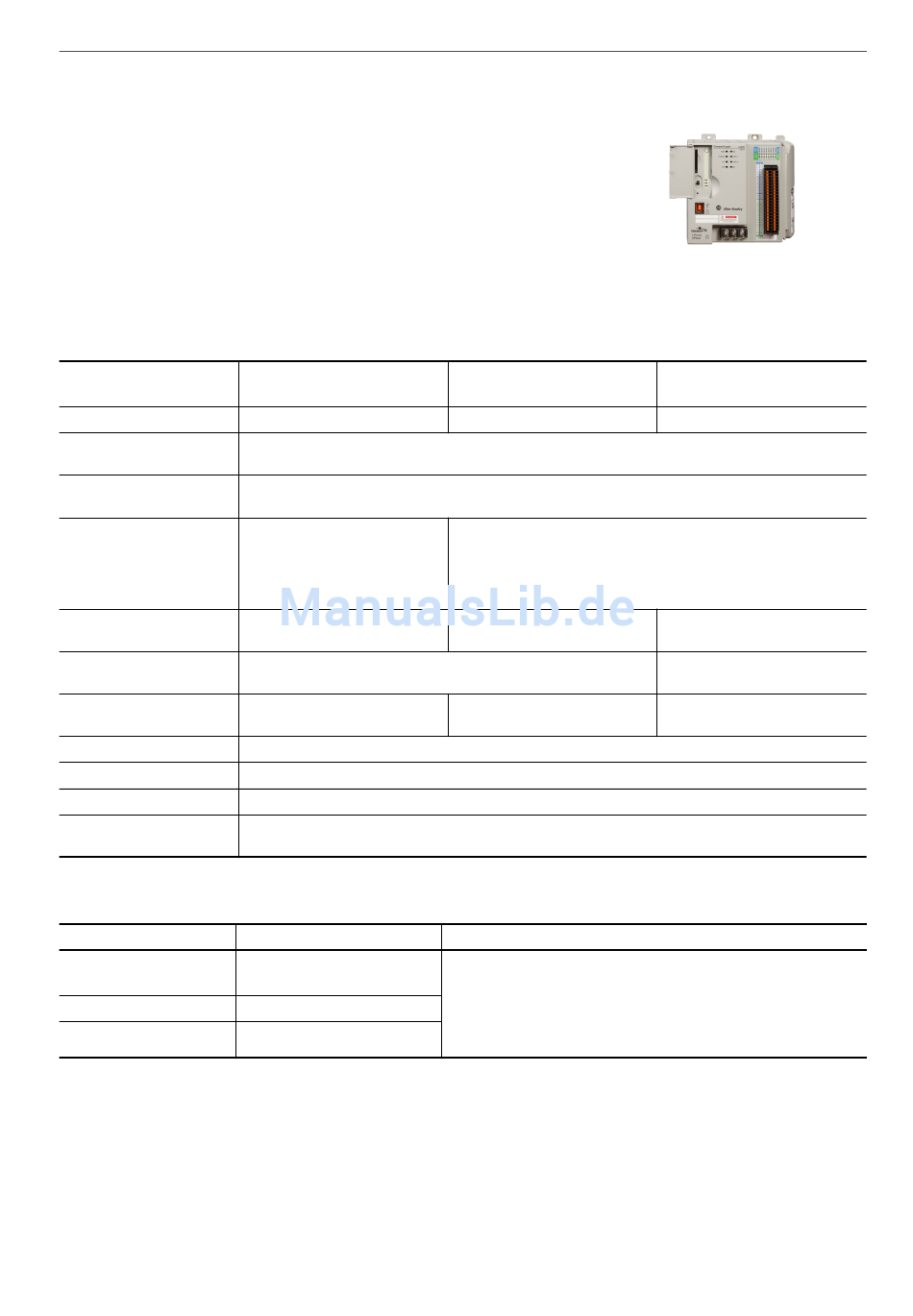

CompactLogix-System
CompactLogix 5370 L2-Steuerungen mit
integrierten E/A
Lieferumfang der CompactLogix 5370 L2-Steuerung:
• Integriertes 24-V-DC-Netzteil.
• Zwei Ethernet-Ports für lineare und Ringtopologien.
• USB-Port für Firmware-Updates und Programmierung.
• Kombination aus integrierter digitaler, analoger und
Hochgeschwindigkeitszähler-E/A.
• Rechtes 1769-ECR-Abschlussmodul.
• Unterstützung für 1769 Compact I/O.
Merkmal
Verfügbarer Anwenderspeicher
Speicherkarte
Kommunikationsanschlüsse
Integrierte E/A
EtherNet/IP-Anschlüsse
EtherNet/IP-Netzknoten in einer
Anwendung Logix Designer, max.
Integrierte Achssteuerung in einem
EtherNet/IP-Netzwerk
Modulerweiterungskapazität
Batterie
integriertes Netzteil
Unterstützte Programmiersoftware
Diese Steuerungen ersetzen die vorherigen Bestellnummern.
Neue Steuerung
1769-L24ER-QBFC1B
1769-L24ER-QB1B
1769-L27ERM-QBFC1B
18
1769-L24ER-QB1B
0,75 MB
• 1784-SD1 (1 GB), im Lieferumfang der Steuerung enthalten
• 1784-SD2 (2 GB)
• 2 EtherNet/IP
• 1 USB
• 16 stromziehende/stromliefernde
24-V-DC-Digitaleingangspunkte
• 16 stromliefernde 24-V-DC-
Digitalausgangspunkte
• 256 EtherNet/IP
• 120 TCP
8
—
4 1769-Module
Ohne
24 V DC
• Version 20 – Für Steuerungen, die die Firmwareversion 20 verwenden.
• Version 21 oder höher – Für Steuerungen, die die Firmwareversion 21 oder höher verwenden.
Ersetzt vorherige Steuerung
1769-L23-QBFC1B
1769-L23E-QBFC1B
1769-L23E-QB1B
1769-L23E-QBFC1B
Rockwell Automation-Publikation 1769-SG001U-DE-P – April 2018
1769-L24ER-QBFC1B
1769-L24ER-QBFC1BK
0,75 MB
• 16 stromziehende/stromliefernde 24-V-DC-Digitaleingangspunkte
• 16 stromliefernde 24-V-DC-Digitalausgangspunkte
• 4 universale Analogeingangspunkte
• 2 Analogausgangspunkte
• 4 Hochgeschwindigkeitszähler
• 256 EtherNet/IP
• 120 TCP
—
Unterschiede
• Zusätzlicher Speicher
• Unterstützung für integrierte Achssteuerung unter EtherNet/IP (1769-L27ERM-QBFC1B)
• USB-Port anstelle der RS-232-Schnittstelle
• Unterstützung von EtherNet/IP mit zwei Ports
• Zusätzliche Unterstützung für SD-Karten
• Unterstützung für zusätzliche E/A-Erweiterungsmodule
1769-L27ERM-QBFC1B
1 MB
• 256 EtherNet/IP
• 120 TCP
16
Unterstützt bis zu 4 Achsen
