Verdrahten der Module

Zur Vermeidung von Stromschlägen ist bei der Verdrahtung
ACHTUNG
des Moduls mit Analog-Signalquellen Vorsicht
geboten.Unterbrechen Sie vor dem Verdrahten eines
Analogmoduls die Verbindung zum Systemnetzteil und zu
allen anderen Versorgungsquellen des Analogmoduls.
Befolgen Sie nach dem ordnungsgemäßen Installieren des Analogmoduls die
folgende Verdrahtungsanleitung. Um einen ordnungsgemäßen Betrieb und hohe
Störfestigkeit gegenüber elektrischen Störungen zu gewährleisten, verwenden Sie
stets ein abgeschirmtes Belden™-Kabel Nr. 8761 mit verdrillten Doppelleitungen
oder ein gleichwertiges Kabel.
Beim Verdrahten eines Analogeingangs müssen Sie darauf
ACHTUNG
achten, dass Sie keine Spannungsquelle an einen Kanal
anschließen, der als Stromeingang konfiguriert wurde. Dies
könnte zu einem fehlerhaften Modulbetrieb oder zur
Beschädigung der Spannungsquelle führen.
Schließen Sie niemals eine Spannungs- oder Stromquelle an
einen Analogausgangskanal an.

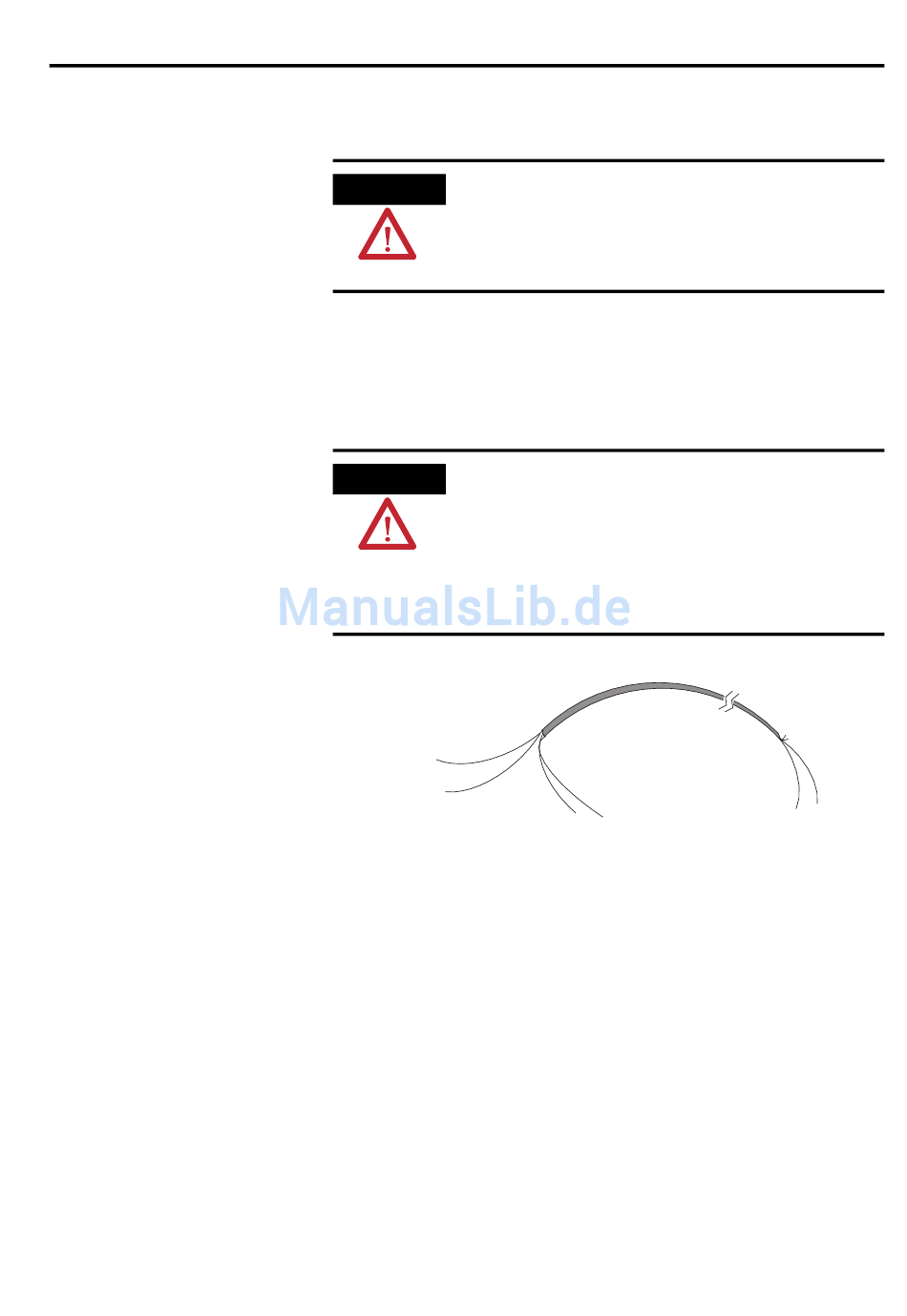

Abbildung 2.10 Belden-Kabel Nr. 8761
Signalleitung
Signalleitung
Kabel
Folienabschirmung
Erdungsdraht
Installation und Verdrahtung 2-17
Abschneiden der
Folienabschirmung
und des Erdungsdrahts
Signalleitung Signalleitung
