Compact GuardLogix 5380-Steuerungen – Überblick
Compact GuardLogix 5380-Steuerungen können auf dieselbe Weise funktionieren wie CompactLogix 5380-Steuerungen
und ermöglichen zudem die Ausführung von Sicherheitsfunktionen. Sie können die Steuerung verwenden, um SIL 2/PLd
(Kategorie 3) mithilfe der Sicherheits-Task und der Sicherheits-E/A zu erreichen. Ein wichtiger Vorteil dieses Systems ist, dass
es sich dabei insgesamt noch immer um ein Projekt handelt, bei dem Sicherheit und Standard vereint sind.
Während der Entwicklung folgen Sicherheits- und Standardsteuerung denselben Regeln, wobei mehrere Programmierer,
Online-Bearbeitung und Forcen zulässig sind. Sobald das Sicherheitssystem validiert und die Sicherheitssignatur angewandt
wurde, ist der Sicherheitsspeicher geschützt, die Sicherheitslogik kann nicht geändert werden und alle Sicherheitsfunktionen
arbeiten mit einer Sicherheitsintegrität von SIL 2.

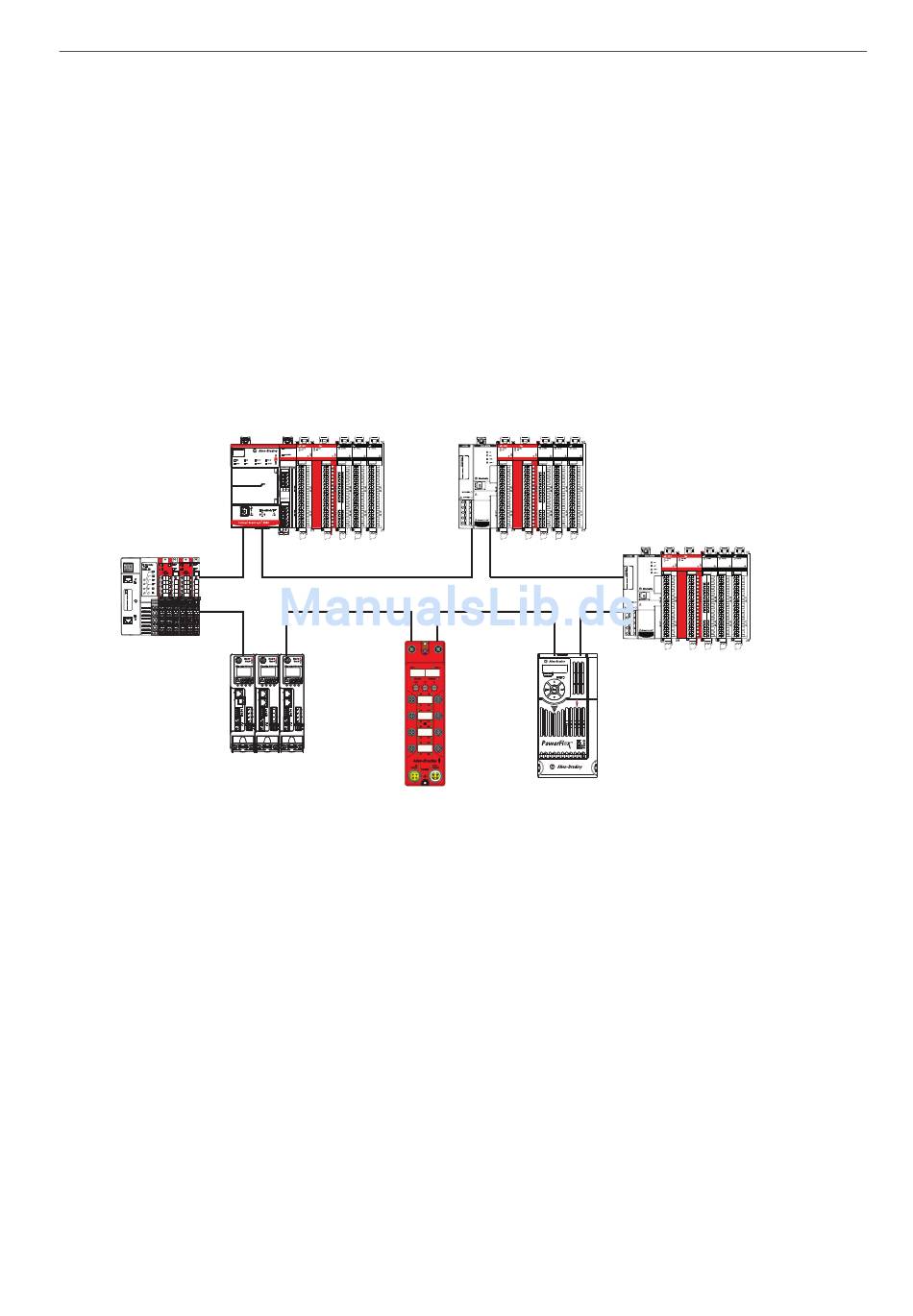

Beispiel für ein Compact GuardLogix 5380-System in einem EtherNet/IP-Netzwerk
Compact GuardLogix 5380-Steuerung
Compact 5000-E/A-Module
1734-AENTR Adapter POINT
Guard I/O™-Module
Kineti
SIL2 CPU
OUTPUT
ANALOG INPUT
ANALOG OUTPUT
COUNTER
5069-L3100ERMS2
5069-IB8S
5069-OBV8S
5069-IY4
5069-OF8
5069-HSC2xOB4
x
5500-Antriebe
1732ES ArmorBlock®
Guard I/O™-Modul
Rockwell Automation-Publikation 1769-SG001U-DE-P – April 2018
5069-AENTR-Adapter
Compact 5000-E/A-Module
OUTPUT
ANALOG INPUT
ANALOG OUTPUT
COUNTER
5069-IB8S
5069-OBV8S
5069-IY4
5069-OF8
5069-HSC2xOB4
1
2
Compact 5000™ I/O
5069-AENTR-Adapter
Compact 5000-E/A-Module
527
PowerFlex 527-Antrieb
CompactLogix-System
OUTPUT
ANALOG INPUT
ANALOG OUTPUT
COUNTER
5069-IB8S
5069-OBV8S
5069-IY4
5069-OF8
5069-HSC2xOB4
1
2
Compact 5000™ I/O
9
