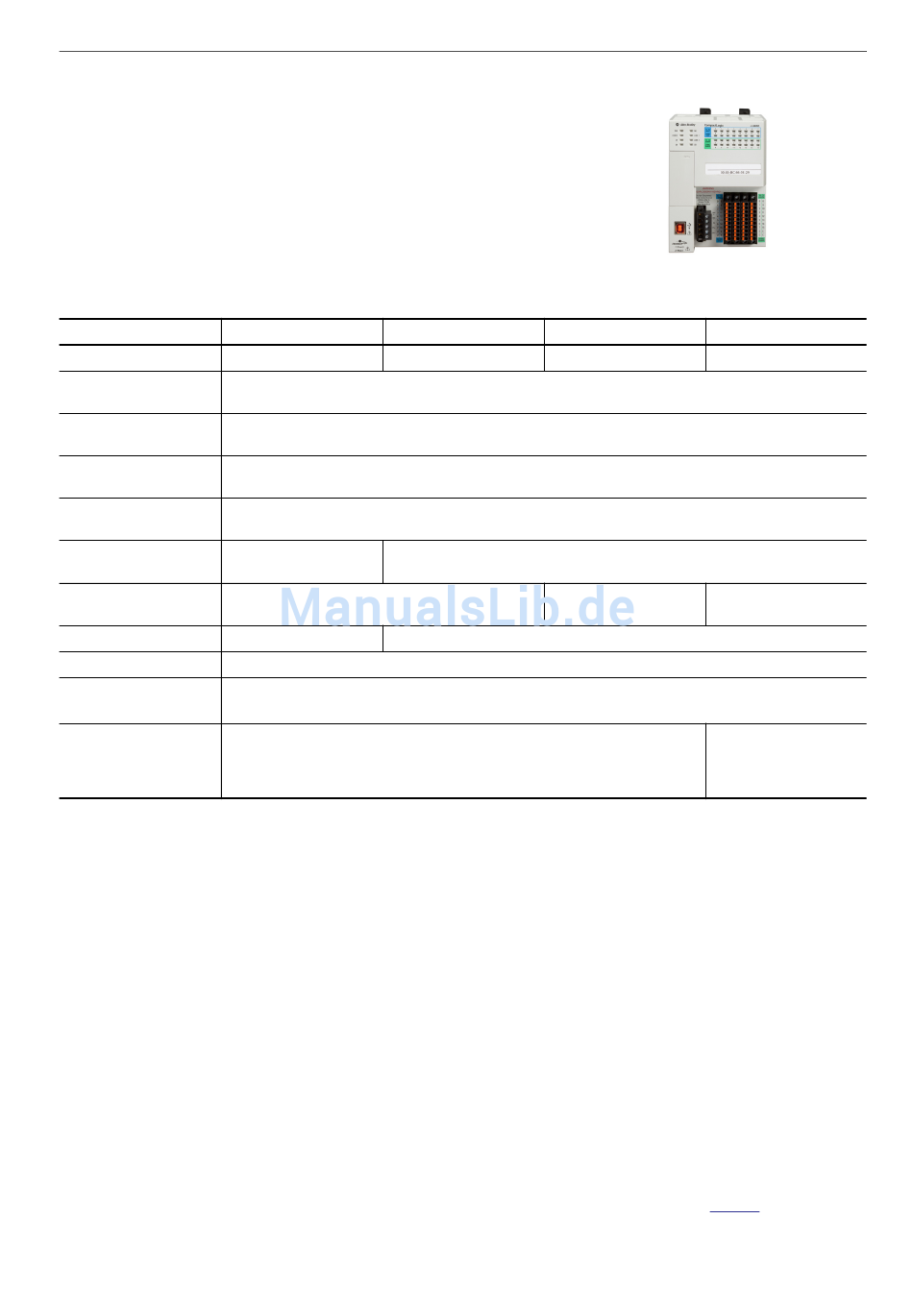

CompactLogix 5370 L1-Steuerungen mit
integrierten E/A
Lieferumfang der CompactLogix 5370 L1-Steuerung:
• Integriertes, isoliertes
• Zwei Ethernet-Ports für lineare und Ringtopologien.
• USB-Port für Firmware-Updates und Programmierung.
• Integrierte, digitale E/A (16 DC-Stromeingänge, 16 DC-Ausgänge)
• Unterstützung für 1734 POINT I/O.
Merkmal
1769-L16ER-BB1B
Verfügbarer Anwenderspeicher
384 KB
Speicherkarte
• 1784-SD1 (1 GB), im Lieferumfang der Steuerung enthalten
• 1784-SD2 (2 GB)
Kommunikationsanschlüsse
• 2 EtherNet/IP
• 1 USB
Integrierte E/A
• 16 stromziehende 24-V-DC-Digitaleingangspunkte
• 16 stromliefernde 24-V-DC-Digitalausgangspunkte
EtherNet/IP-Anschlüsse
• 256 EtherNet/IP
• 120 TCP
EtherNet/IP-Netzknoten in einer
4
Anwendung Logix Designer, max.
Integrierte Achssteuerung in einem
—
EtherNet/IP-Netzwerk
Modulerweiterungskapazität
6 POINT I/O-Module
Batterie
Ohne
integriertes Netzteil
10 bis 28,8 V DC
24 V DC Nennwert
Unterstützte Programmiersoftware
• Version 20 – Für Steuerungen, die die Firmwareversion 20 verwenden.
• Version 21 oder höher – Für Steuerungen, die die Firmwareversion 21 oder höher verwenden.
(1) Nur Netzteile der Serie B sind isoliert. Netzteile der Serie A sind nicht isoliert.
(2) Weitere Informationen zum Anschließen einer 24-V-Gleichstromquelle an das nicht isolierte 24-V-DC-Netzteil der CompactLogix 5370 L1-Steuerung enthält die Publikation 1769-UM021,
Steuerungen CompactLogix 5370 – Benutzerhandbuch.
(1)
(2)
24-V-DC-Netzteil.
1769-L18ER-BB1B
512 kB
8
8 POINT I/O-Module
Rockwell Automation-Publikation 1769-SG001U-DE-P – April 2018
1769-L18ERM-BB1B
1769-L19ER-BB1B
512 kB
1 MB
Unterstützt bis zu 2 Achsen
—
Version 28 oder höher –
Für Steuerungen, die die
Firmwareversion 28 oder
höher verwenden.
CompactLogix-System
17
