AKS B4 compact Gebrauchsanweisung Seite 22

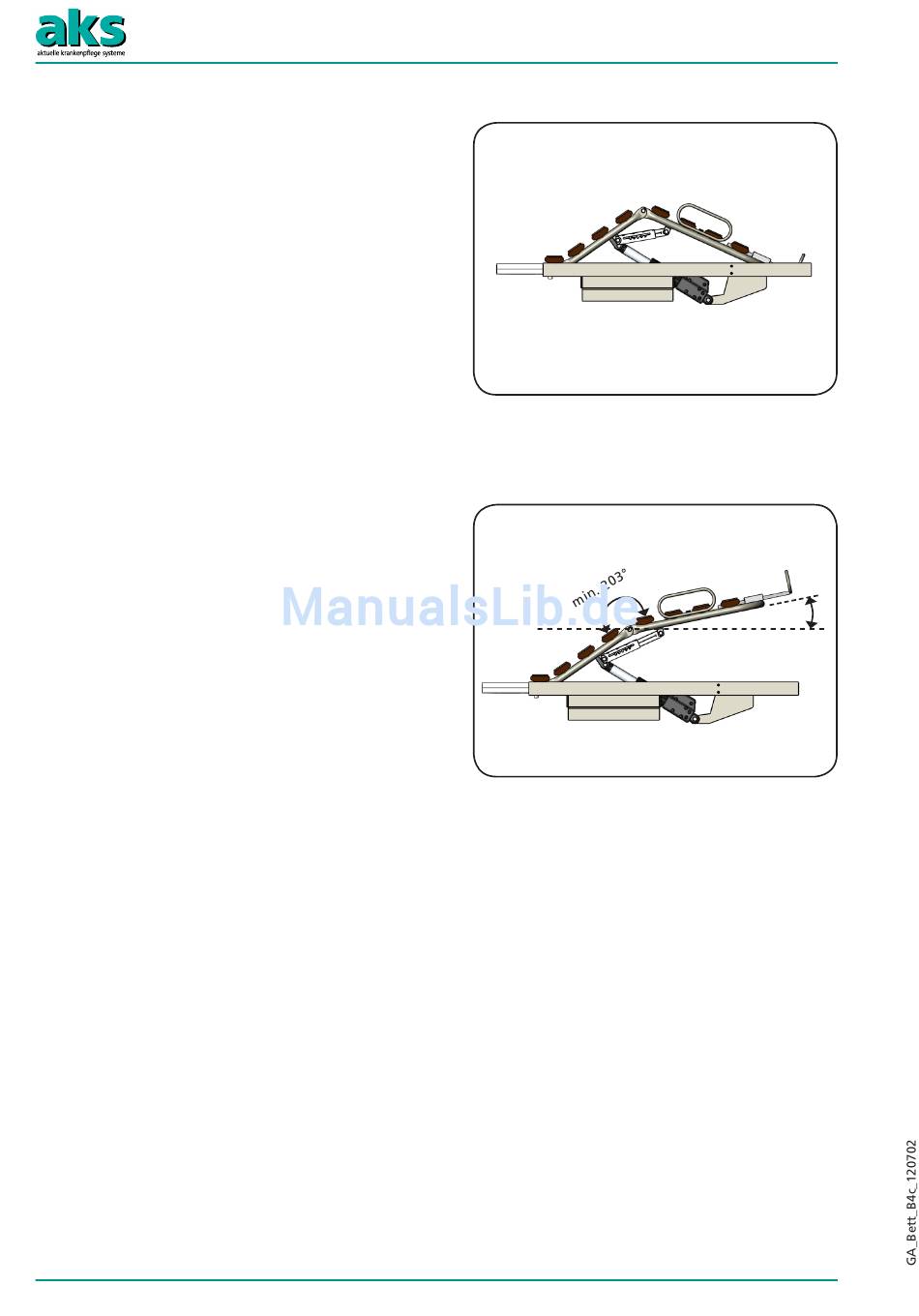

Winkelverstellung des Unterschenkelteils
Knieknick:
Das Unterschenkelteil kann stufenlos
von 0° bis 25° durch Anwinkeln des
Oberschenkelteils mitgeschleppt werden
(Abbildung 24 / 25).
Beinhochlage:
Der Hebepflegerahmen ist mit Rastverstellern
zwischen dem Ober- und Unterschenkelteil
ausgestattet. Diese ermöglichen dem
Patienten mithilfe der Handbedienung
(ohne das sonst benötigte Hilfspersonal)
das Unterschenkelteil zu verstellen
(Abbildung 26). Führen Sie dazu die
folgenden Schritte durch:
1. Fahren Sie das Oberschenkelteil hoch.
Dabei werden nacheinander bis zu
4 Stufen des Rastverstellers angefahren.
Das Erreichen jeder einzelnen Stufe ist
durch ein „Klick"-Geräusch erkennbar.
Stoppen Sie das Oberschenkelteil an der
gewünschten Stufe.
2. Wenn Sie die gewünschte Stufe des Rastverstellers erreicht haben, fahren Sie das
Oberschenkelteil ein Stück wieder herunter, bis der Bolzen des Rastverstellers
hörbar in die Stufe eingerastet ist.
3. Fahren Sie nun das Oberschenkelteil bis zur gewünschten Position wieder hoch. Das
Unterschenkelteil steht nun zum Oberschenkelteil in einem bestimmten Winkel.
Diese Winkeleinstellung ist durch den Rastversteller fixiert.
Soll ein anderer Winkel zwischen Ober- und Unterschenkelteil eingestellt werden,
müssen Sie das Oberschenkelteil vollständig in die waagerechte Position fahren. Der
Rastversteller wird dann entrastet. Nun kann, wie in Schritt 1 bis 3 beschrieben, der
Winkel neu eingestellt werden.
Seite 22
aks-B4 compact
Abbildung 25
Abbildung 26
max.12°
