W&T

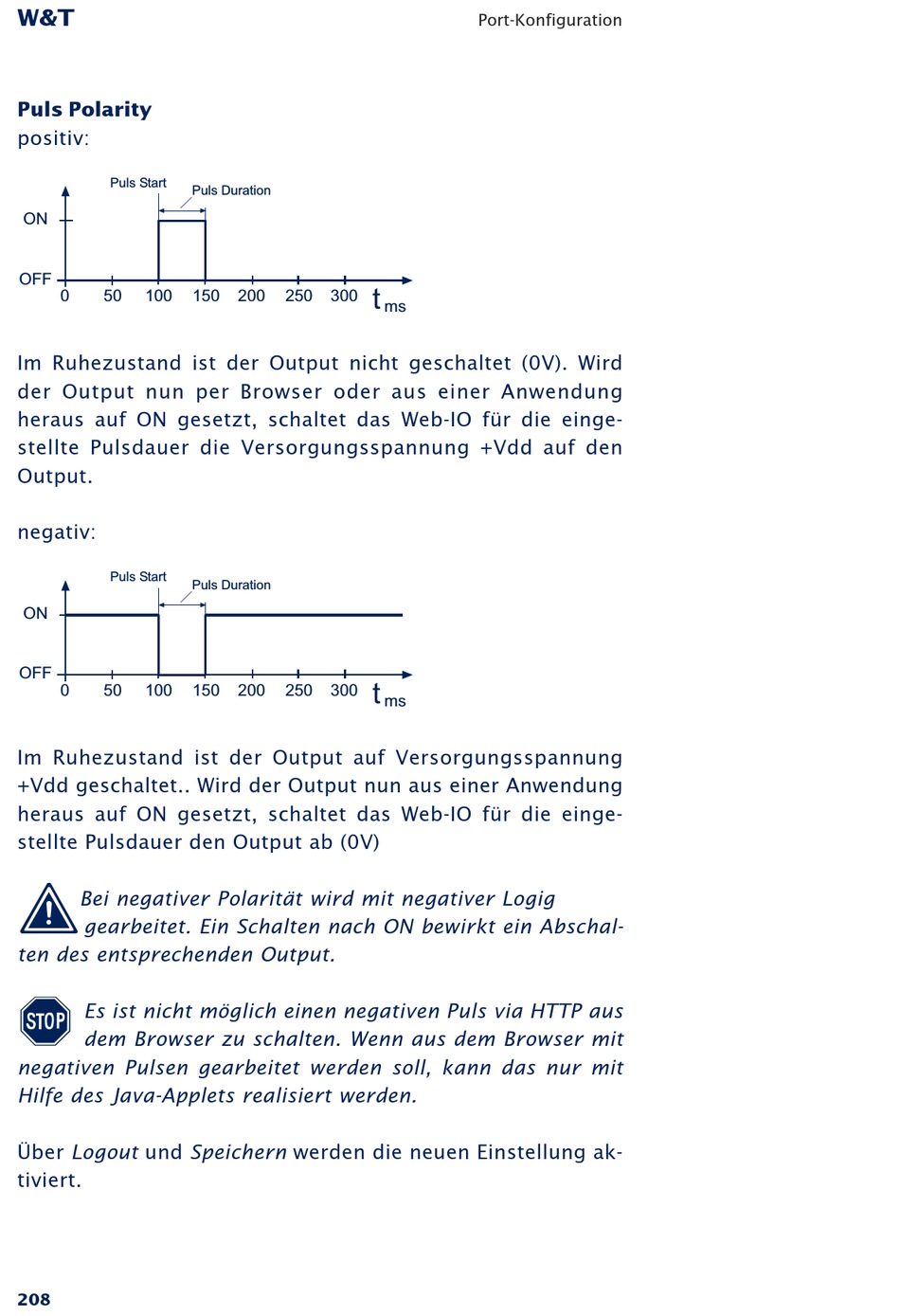

Puls Polarity
positiv:
Puls Start
ON
OFF
0
50
100
Im Ruhezustand ist der Output nicht geschaltet (0V). Wird
der Output nun per Browser oder aus einer Anwendung
heraus auf ON gesetzt, schaltet das Web-IO für die einge-
stellte Pulsdauer die Versorgungsspannung +Vdd auf den
Output.
negativ:
Puls Start
ON
OFF
0
50
100
Im Ruhezustand ist der Output auf Versorgungsspannung
+Vdd geschaltet.. Wird der Output nun aus einer Anwendung
heraus auf ON gesetzt, schaltet das Web-IO für die einge-
stellte Pulsdauer den Output ab (0V)
1
Bei negativer Polarität wird mit negativer Logig
gearbeitet. Ein Schalten nach ON bewirkt ein Abschal-
ten des entsprechenden Output.
I
Es ist nicht möglich einen negativen Puls via HTTP aus
dem Browser zu schalten. Wenn aus dem Browser mit
negativen Pulsen gearbeitet werden soll, kann das nur mit
Hilfe des Java-Applets realisiert werden.
Über Logout und Speichern werden die neuen Einstellung ak-
tiviert.
208
Puls Duration
150
200
250
300
Puls Duration
150
200
250
300
Port-Konfiguration
t
ms
t
ms
