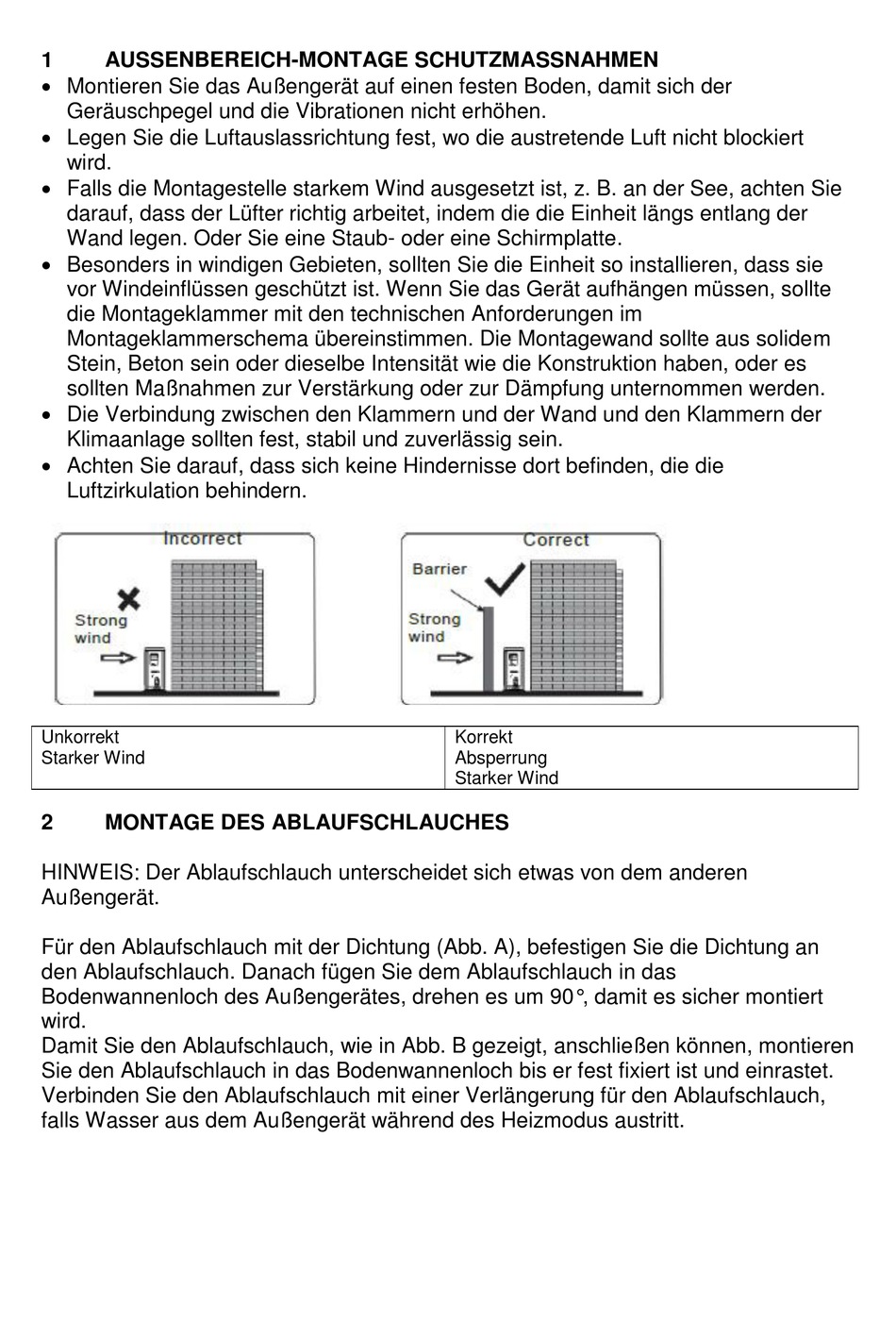

AUSSENBEREICH-MONTAGE SCHUTZMASSNAHMEN
Montieren Sie das Außengerät auf einen festen Boden, damit sich der
Geräuschpegel und die Vibrationen nicht erhöhen.
Legen Sie die Luftauslassrichtung fest, wo die austretende Luft nicht blockiert
wird.
Falls die Montagestelle starkem Wind ausgesetzt ist, z. B. an der See, achten Sie
darauf, dass der Lüfter richtig arbeitet, indem die die Einheit längs entlang der
Wand legen. Oder Sie eine Staub- oder eine Schirmplatte.
Besonders in windigen Gebieten, sollten Sie die Einheit so installieren, dass sie
vor Windeinflüssen geschützt ist. Wenn Sie das Gerät aufhängen müssen, sollte
die Montageklammer mit den technischen Anforderungen im
Montageklammerschema übereinstimmen. Die Montagewand sollte aus solidem
Stein, Beton sein oder dieselbe Intensität wie die Konstruktion haben, oder es
sollten Maßnahmen zur Verstärkung oder zur Dämpfung unternommen werden.
Die Verbindung zwischen den Klammern und der Wand und den Klammern der
Klimaanlage sollten fest, stabil und zuverlässig sein.
Achten Sie darauf, dass sich keine Hindernisse dort befinden, die die
Luftzirkulation behindern.
Unkorrekt
Starker Wind
2
MONTAGE DES ABLAUFSCHLAUCHES
HINWEIS: Der Ablaufschlauch unterscheidet sich etwas von dem anderen
Außengerät.
Für den Ablaufschlauch mit der Dichtung (Abb. A), befestigen Sie die Dichtung an
den Ablaufschlauch. Danach fügen Sie dem Ablaufschlauch in das
Bodenwannenloch des Außengerätes, drehen es um 90°, damit es sicher montiert
wird.
Damit Sie den Ablaufschlauch, wie in Abb. B gezeigt, anschließen können, montieren
Sie den Ablaufschlauch in das Bodenwannenloch bis er fest fixiert ist und einrastet.
Verbinden Sie den Ablaufschlauch mit einer Verlängerung für den Ablaufschlauch,
falls Wasser aus dem Außengerät während des Heizmodus austritt.
Korrekt
Absperrung
Starker Wind
