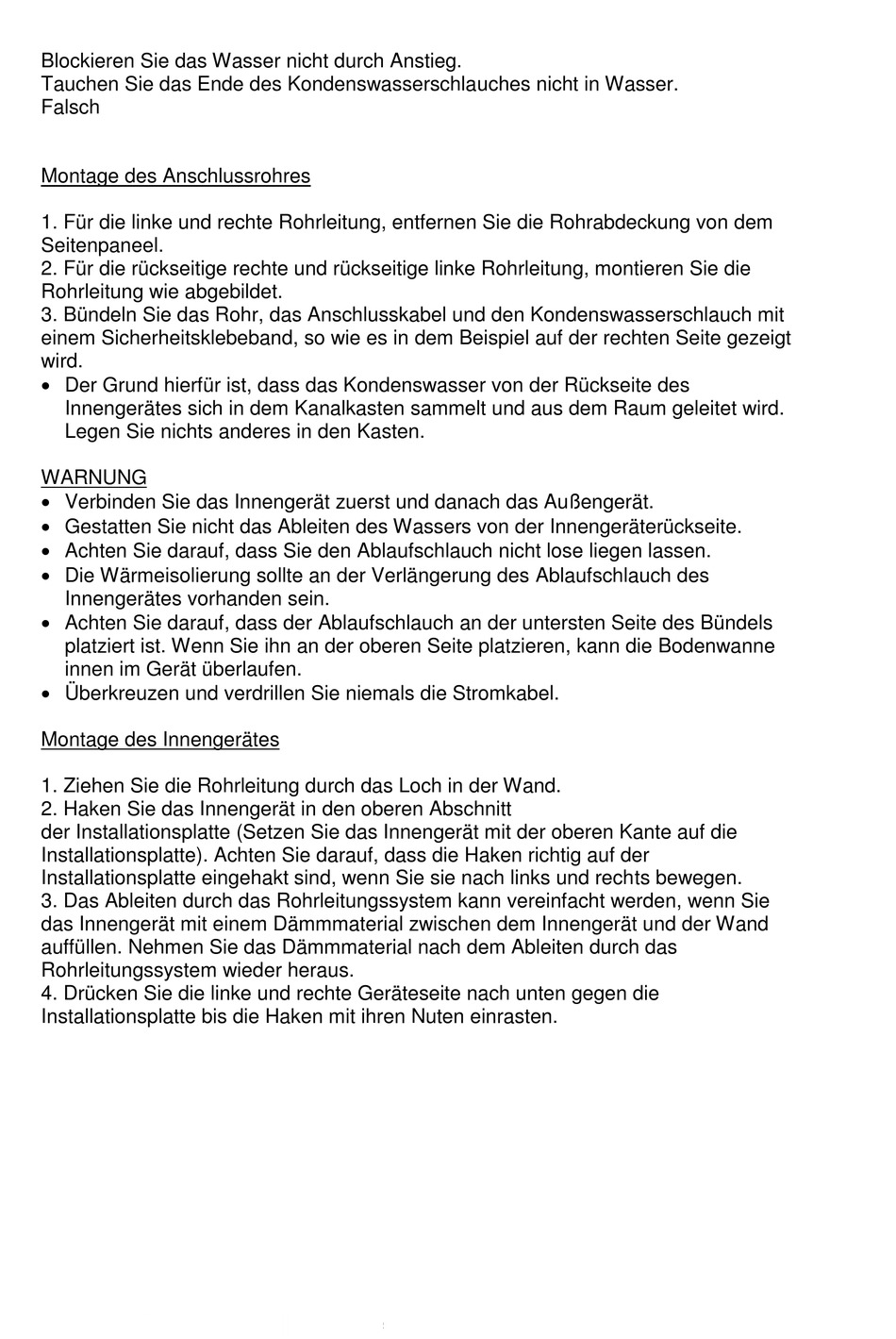

Comfee MSR23-09HRDN1 Installationsshandbuch Seite 11

Blockieren Sie das Wasser nicht durch Anstieg.
Tauchen Sie das Ende des Kondenswasserschlauches nicht in Wasser.
Falsch
Montage des Anschlussrohres
1. Für die linke und rechte Rohrleitung, entfernen Sie die Rohrabdeckung von dem
Seitenpaneel.
2. Für die rückseitige rechte und rückseitige linke Rohrleitung, montieren Sie die
Rohrleitung wie abgebildet.
3. Bündeln Sie das Rohr, das Anschlusskabel und den Kondenswasserschlauch mit
einem Sicherheitsklebeband, so wie es in dem Beispiel auf der rechten Seite gezeigt
wird.
 Der Grund hierfür ist, dass das Kondenswasser von der Rückseite des
Innengerätes sich in dem Kanalkasten sammelt und aus dem Raum geleitet wird.
Legen Sie nichts anderes in den Kasten.
WARNUNG
 Verbinden Sie das Innengerät zuerst und danach das Außengerät.
 Gestatten Sie nicht das Ableiten des Wassers von der Innengeräterückseite.
 Achten Sie darauf, dass Sie den Ablaufschlauch nicht lose liegen lassen.
 Die Wärmeisolierung sollte an der Verlängerung des Ablaufschlauch des
Innengerätes vorhanden sein.
 Achten Sie darauf, dass der Ablaufschlauch an der untersten Seite des Bündels
platziert ist. Wenn Sie ihn an der oberen Seite platzieren, kann die Bodenwanne
innen im Gerät überlaufen.
 Überkreuzen und verdrillen Sie niemals die Stromkabel.
Montage des Innengerätes
1. Ziehen Sie die Rohrleitung durch das Loch in der Wand.
2. Haken Sie das Innengerät in den oberen Abschnitt
der Installationsplatte (Setzen Sie das Innengerät mit der oberen Kante auf die
Installationsplatte). Achten Sie darauf, dass die Haken richtig auf der
Installationsplatte eingehakt sind, wenn Sie sie nach links und rechts bewegen.
3. Das Ableiten durch das Rohrleitungssystem kann vereinfacht werden, wenn Sie
das Innengerät mit einem Dämmmaterial zwischen dem Innengerät und der Wand
auffüllen. Nehmen Sie das Dämmmaterial nach dem Ableiten durch das
Rohrleitungssystem wieder heraus.
4. Drücken Sie die linke und rechte Geräteseite nach unten gegen die
Installationsplatte bis die Haken mit ihren Nuten einrasten.
