MICRO-EPSILON optoNCDT 1607 Betriebsanleitung Seite 18

Installation
30
17
2x M4
8,5
20
50

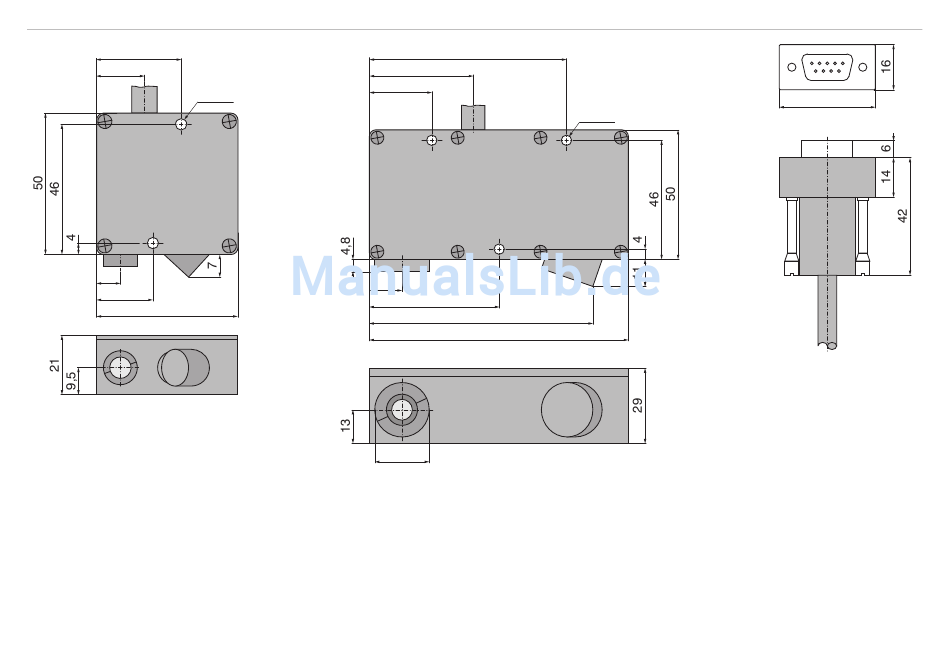

Abb. 7 Sensorabmessungen
LD 16x7 - 2 / 4 / 10 / 20
(nicht maßstabsgetreu)
• Der Sensor LD 16x7 - 2 / 4 / 10 / 20
wird mit 2 Schrauben M4 befestigt.
optoNCDT 1607/1627
76
40
24
12,5
50
82,3
100
21
Abb. 8 Sensorabmessungen LD 16x7 - 50 / 100 / 200
(nicht maßstabsgetreu)
• Der Sensor LD 16x7 - 50 / 100 / 200 wird mit
3 Schrauben M4 befestigt.
3x M4
34
9-pol. Sub-D
