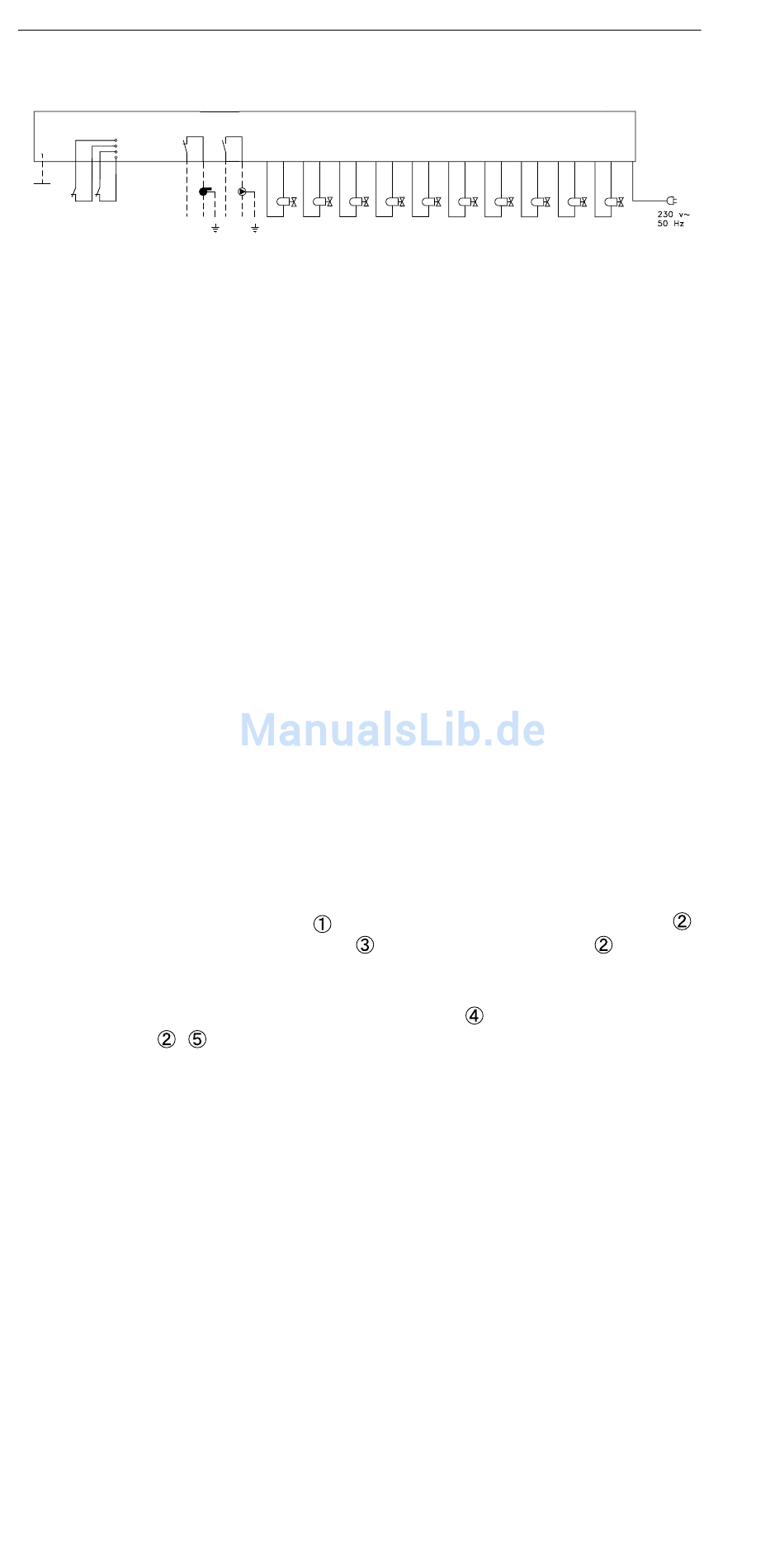

5.5 Schemat elektryczny
Wejście
Funkcja czuwania
Ogrzewane/
chłodzenie
Antena
zewnętrzna

5.6 Zasilanie

• Po zamontowaniu wszystkich siłowników, systemów sterowania pompy i kotła
oraz innych wejść, podłączyć wtyczkę zasilania 230 V regulatora do źródła zasilania
230 V. (rys. 8)
Uwaga: Jeśli wtyczka zasilania jest odłączona od przewodu zasilania podczas montażu, należy ją
ponownie podłączyć zgodnie z obowiązującymi przepisami.
5.7 Antena zewnętrzna (CF-EA)
Uwaga: Antena zewnętrzna jest instalowana w miejscach uniemożliwiających nadawanie sygna-
łów z powodu określonej wielkości lub konstrukcji budynku lub zamontowania bariery metalowej,
np. w przypadku, gdzie regulator znajduje się w szafce metalowej.
• Zdjąć plastikową osłonę ze złącza anteny w regulatorze. (rys.9)
• Podłączyć antenę zewnętrzną. (rys. 20)
• Umieścić antenę zewnętrzną po drugiej stronie bariery uniemożliwiającej transmi-
sję w pewnej odległości od regulatora.
5.8 Większa liczba (2-3) regulatorów
Uwagi: Regulator #1 powinien zostać podłączony do lokalnej pompy zasilającej.
Do jednego systemu można podłączyć maks. 3 regulatory.
W przypadku 2-3 regulatora, należy podłączyć je do źródła zasilania 230V w takiej
odległości od regulatora #, która umożliwia jednoczesną obsługę wszystkich
regulatorów.
Aktywacja trybu instalacji w regulatorze #1 (rys. 21)
• Za pomocą przycisku wyboru menu
• Aktywować tryb instalacji naciskając OK
Rozpoczęcie instalacji w programatorze #2 lub #3 (rys. 21/22)
• Aktywować instalację w regulatorze #2 naciskając OK
• Dioda instalacji
instalacji.
• W miarę potrzeb, zmienić położenie regulatora #2 i/lub #3.
Test połączenia zostanie automatycznie rozpoczęty po ponownym podłączeniu
urządzeń do zasilania 230V.
• Jeśli regulator #2 i/lub #3 jest wyposażony we własną pompę, należy odpowied-
nio skonfigurować przekaźniki pompy i kotła (patrz 6.4).
Uwaga: Aby w późniejszym czasie usunąć regulator #2 lub #3 z regulatora #1, należy zresetować
regulator #1 (patrz 7.2).
5.9 Inne elementy systemu
Uwaga: Procedura instalacji innych elementów systemu w połączeniu z regulatorem (termostaty
ścienne, pilot oraz wzmacniacz sygnału; patrz 2) jest opisana w załączonych instrukcjach obsługi
tych urządzeń. Szczegółowe procedury montażowe znajdują się w odpowiednich instrukcjach
obsługi.
5.10 Test transmisji (test połączenia)
Uwaga: Test transmisji (test połączenia) między regulatorem a innymi elementami systemu musi
zostać rozpoczęty z tych elementów, tzn. z termostatu, wzmacniacza sygnału, pilota, itd.
