- Seite 1 088U0240 / 088U0245 Instruktion CF-MC-Hauptregler...
- Seite 2 Instruktion CF-MC-Hauptregler Danfoss Heating Solutions VIUHK703 © Danfoss 03/2011...
-
Seite 3: Inhaltsverzeichnis
..............15 © Danfoss 03/2011... -
Seite 4: Einführung

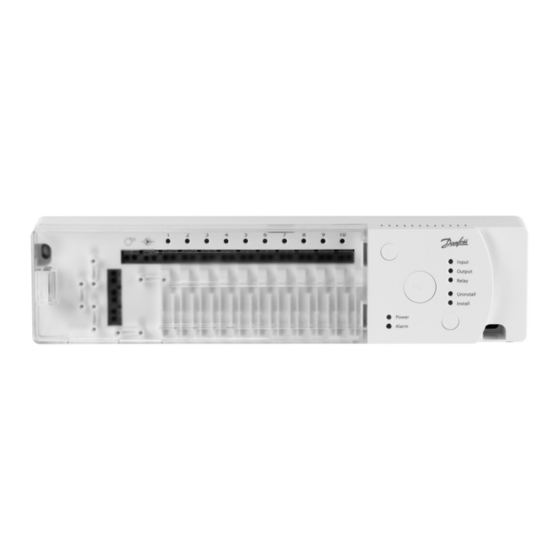

CF-MC-Hauptregler 1. Einführung Der Hauptregler CF-MC ist Teil des zukunftsweisenden funkgesteuerten Regelungs- systems CF2 für Fußbodenheizungen von Danfoss. Die funkgesteuerte Zweiwege- Kommunikationstechnologie CF2 sorgt für hohe Übertragungssicherheit, einfache drahtlose Installation sowie gute individuelle Raumtemperaturregelung und damit für optimalen Komfort und eine höhere Energieeffizienz. -
Seite 5: Installationsverfahren (Der Reihe Nach)
Stellantrieben/stromlos offenen Stellantrieben), wenn die Temperatur in einem Raum den Sollwert übersteigt. Wenn das System kühlt, sollte ein Taupunktfühler installiert werden, der an den Eingang für globales Standby angeschlossen wird und sich auf der Primärver- sorgungsseite befindet. © Danfoss 03/2011 VIUHK703 Danfoss Heating Solutions... -
Seite 6: Verkabelung
5.9 Weitere Systemkomponenten Die Installation weiterer Systemkomponenten am Hauptregler (Raumthermostaten, Fernbedienungen und Signalverstärker, siehe Kapitel 2) wird in den beigefügten Anleistungen für diese Systemkomponenten erläutert. Die jeweiligen Installations- verfahren finden Sie in diesen Anleitungen. Danfoss Heating Solutions VIUHK703 © Danfoss 03/2011... -
Seite 7: Übertragungstest (Verbindungsprüfung)
• 3 LEDs: Pumpen- und Kesselregelung. • 4 LEDs: Pumpenregelung mit 2-minütiger Start-/Stopp-Verzögerung. • 5 LEDs: Pumpen- und Kesselregelung mit 2-minütiger Start-/Stopp-Verzögerung (Standard). • Aktivieren Sie die ausgewählte Relaiskonfiguration durch Drücken auf OK . © Danfoss 03/2011 VIUHK703 Danfoss Heating Solutions... -
Seite 8: Eingang Für Globales Standby Und Heizung/Kühlung
• Aktivieren Sie die ausgewählte Relaiskonfiguration durch Drücken auf OK . 6.6 Funkgesteuertes Relais Das funkgesteuerte Relais CF-WR kann an den Hauptregler angeschlossen und über die Fernbedienung CF-RC konfiguriert werden (siehe Anleitung für CF-RC). Danfoss Heating Solutions VIUHK703 © Danfoss 03/2011... -
Seite 9: Austausch/Zurücksetzen Des Hauptreglers
(Verbindungsprüfung) gedrückt und schließen Sie die 230-V-Spannungsversorgung erneut an. • Lassen Sie die Drucktaste los, wenn die rote LED ein- und wieder ausgeschaltet wurde. • Der Signalverstärker wird jetzt zurückgesetzt und kann am Hauptregler installiert werden. © Danfoss 03/2011 VIUHK703 Danfoss Heating Solutions... -
Seite 10: Technische Daten
* Der Summer wird durch Drücken auf OK ausgeschaltet. Die Fehleranzeige besteht fort, bis der Fehler behoben wurde. ** Wenn das Signal des Raumthermostaten verloren geht, wird der Hauptregler zum Frostschutz 15 Minuten pro Stunde aktiviert, bis der Fehler behoben wurde Danfoss Heating Solutions VIUHK703 © Danfoss 03/2011... - Seite 11 Instruktion CF-MC-Hauptregler © Danfoss 03/2011 VIUHK703 Danfoss Heating Solutions...
- Seite 12 Instruktion CF-MC-Hauptregler Abb. 1a Abb. 1b Abb. 1c Abb. 1d Abb. 1e Abb. 1f Abb. 1g Abb. 2 Danfoss Heating Solutions VIUHK703 © Danfoss 03/2011...
- Seite 13 Instruktion CF-MC-Hauptregler Abb. 3 Abb. 4 Abb. 5 Abb. 6 Click! Click! Abb. 7 Abb. 8 Abb. 9 Abb. 10 Abb. 11 © Danfoss 03/2011 VIUHK703 Danfoss Heating Solutions...
- Seite 14 Instruktion CF-MC-Hauptregler Abb. 12 Abb. 13 Abb. 14 Abb. 15 Abb. 16 Abb. 17 Abb. 18 Abb. 19 Abb. 20 Danfoss Heating Solutions VIUHK703 © Danfoss 03/2011...
- Seite 15 Instruktion CF-MC-Hauptregler Abb. 21 Abb. 22 Abb. 23 Abb. 24 Abb. 25 Abb. 26 © Danfoss 03/2011 VIUHK703 Danfoss Heating Solutions...
- Seite 16 Danfoss Heating Solutions VIUHK703 © Danfoss 03/2011...
