Anmerkung:
Nr. 1: Wenn sich das System im Kühlmodus befindet, wird der Ausgang des Stellantriebs aktiviert
(EIN bei NC-Stellantrieben/AUS bei NO-Stellantrieben), sobald die Raumtemperatur den
Sollwert überschreitet.
Nr. 2: Wenn sich das System im Kühlmodus befindet, sollte ein unabhängiger Taupunktmelder
zur Taupunktüberwachung installiert werden.
Danfoss bietet die folgenden Komponenten an (siehe Beispiel in Fig. 7).
EDA-24 V: Elektronischer Taupunktmelder - 088H300
EDA-S: Taupunktfühler- 088H30
TWA-A: 24 V-NO-Stellantrieb – 088H3
RA-C 20: Danfoss NC Kühlventil* - 03G3096
• Das Ventil muss entsprechend des Einbauortes ausgelegt werden, sofern
die in Fig. 7 dargestellte Anordnung gewählt wird.

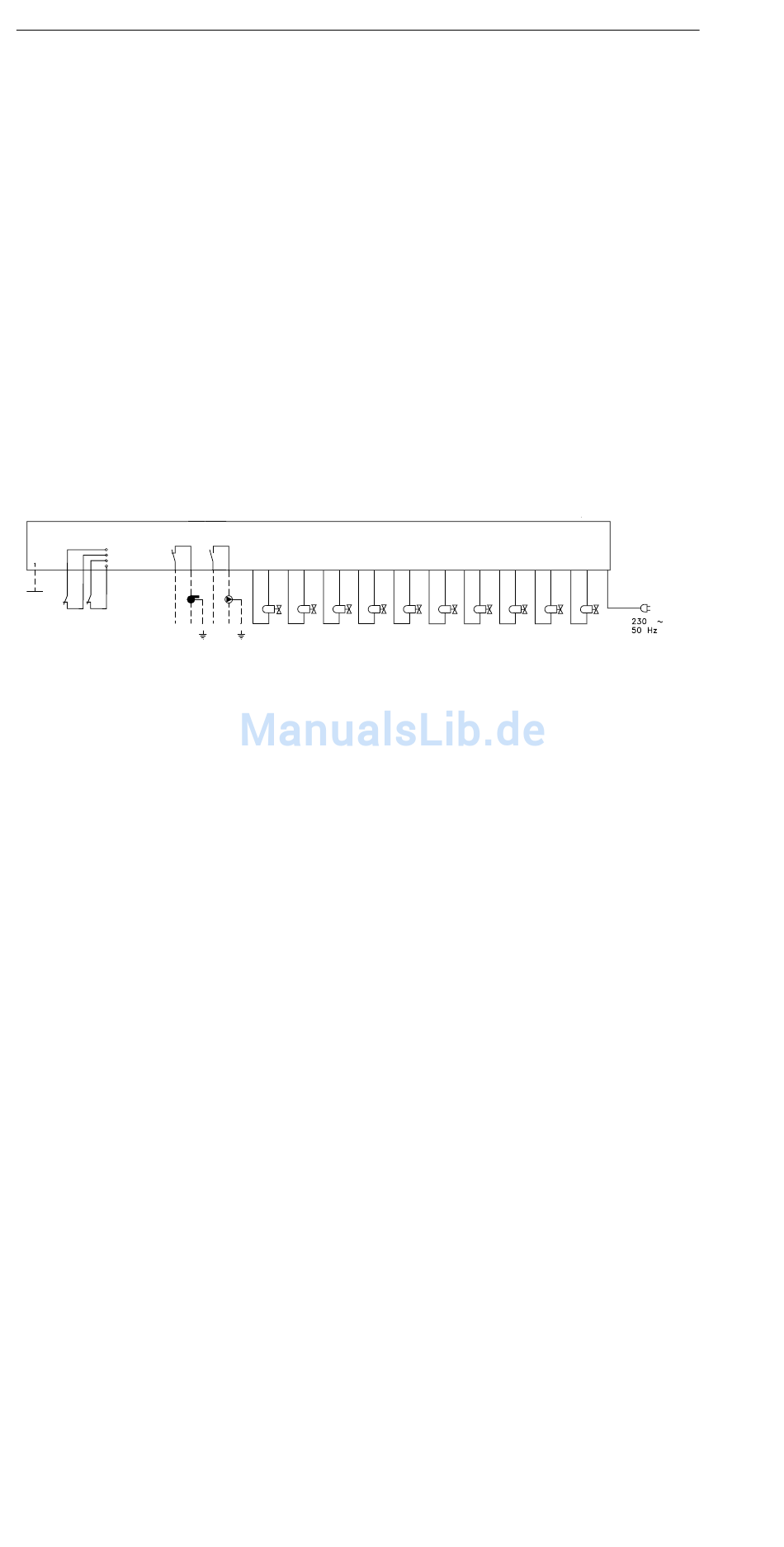

5.5. Verdrahtung

Eingang
Standby-Betrieb
Heizen/Kühlen
Externe
Antenne

5.6 Stromversorgung

Wenn die Stellantriebe, Pumpen- und Heizungsregelung sowie alle anderen
notwendigen elektrischen Ein- und Ausgänge installiert sind, verbinden Sie den
Netzstecker des Hauptregler CF-MC mit einer 230 V- Stromquelle (Steckdose, Fig. 8).
Anmerkung: Bitte beachten Sie bei jeder elektrischen Installation die VDE-Richtlinien. Sollten Sie
eine andere elektrische Verbindung als das am CF-MC vorinstallierte Kabel mit Stecker verwenden,
so beachten Sie in jedem Fall die VDE-Richtlinien.
5.7 Externe Antenne (CF-EA)
Anmerkung: Die externe Antenne wird verwendet, wenn eine Funkübertragungdurch große Ge-
bäude, dicke Wände mit Armierungen oder Metallsperren NICHT möglich ist, z. B. wenn sich der
Hauptregler in einem Verteilerschrank aus Metall befindet.
• Entfernen Sie die Kunststoffabdeckung vom Antennenanschluss am
Hauptregler (Fig. 9).
• Schließen Sie die externe Antenne an (Fig. 20).
• Platzieren Sie die externe Antenne an geeigneter Stelle, um den Empfang zu
verbessern (z.B. außerhalb des metallischen Verteilerschranks).
Die Antenne ist senkrecht zu montieren.
5.8 Installation von mehreren Hauptreglern
Es können bis zu 3 Hauptregler CF-MC in einem System verwendet werden und
über eine Fernbedienung CF-RC gesteuert werden. Dazu müssen die Hauptregler
CF-MC (2) und CF-MC (3) als „System-Nebenregler" konfiguriert und an den „System-
Hauptregler" CF-MC () angemeldet werden.
Anmeldung von weiteren CF-MC an den „System-Hauptregler" CF-MC()
Anmerkung: Alle Hauptregler CF-MC(1), (2) und (3) müssen während der Anmeldung in einem
Abstand von maximal 1 m zueinander angeordnet sein.
• Bestimmen Sie, welcher der Hauptregler der „System-Hauptregler" CF-MC () sein
soll, bestimmen Sie, welche Hauptregler die „System-Nebenregler" CF-MC (2) und
CF-MC (3) sein sollen, verbinden Sie alle mit 230 Volt (Steckdose).
VI.UH.K6.1C
4
Relais
1 2
L N L N
Hergestellt von Danfoss Floor Heating Hydronics 03.2007
Stellantriebausgänge
3 4 5 6 7 8 9 10
V
