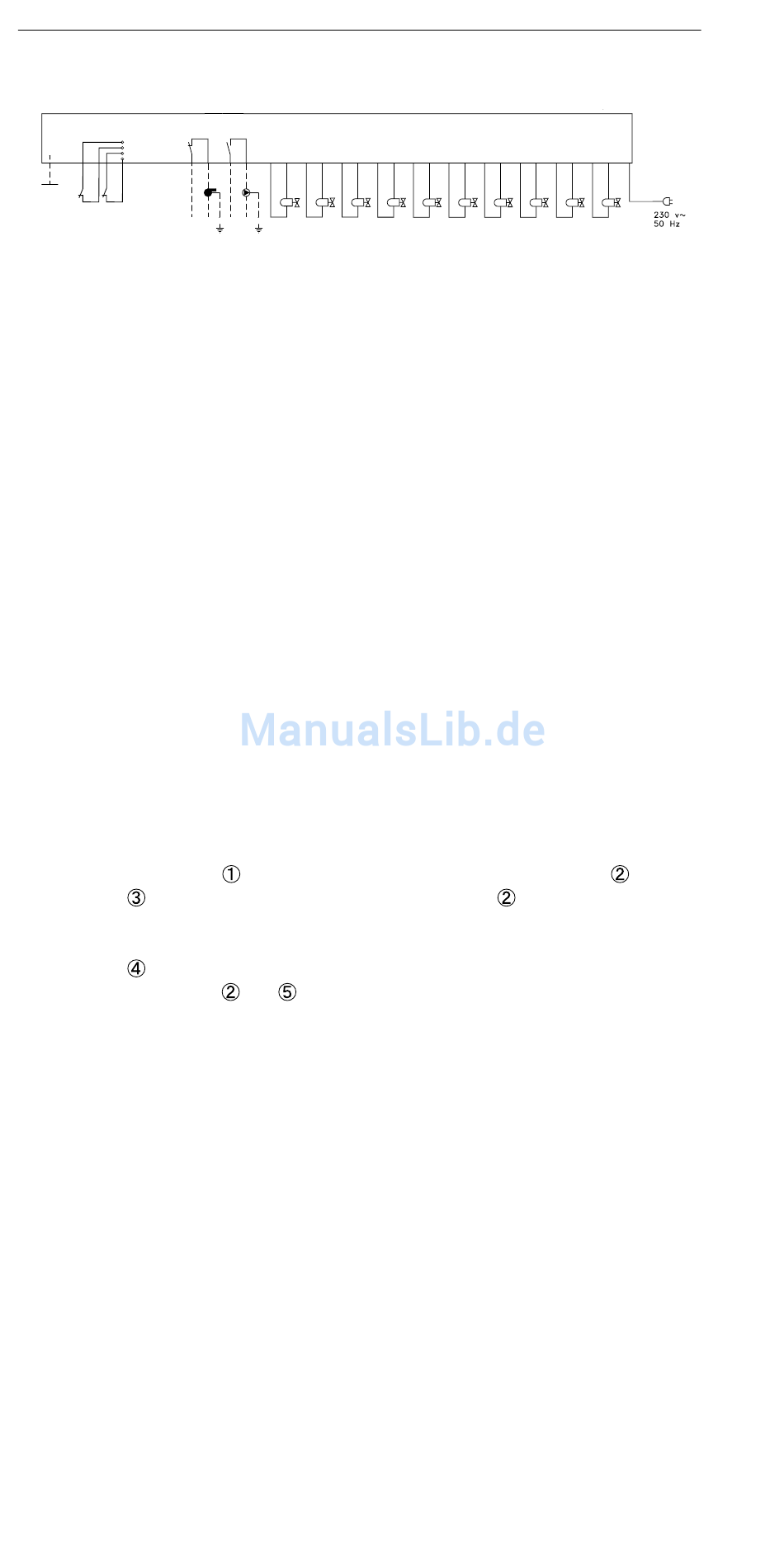

5.5 Ledningsdragning

Ingång
Överstyrning
Värme/kyla
Extern antenn
5.6 Strömförsörjning
• När alla termoaktuatorer, pump- och pannstyrningsfunktioner och andra ingångar
har installerats kan masterregulatorns stickkontakt sättas i ett 230V eluttag (bild 8).
Observera! Säkerställ att anslutningen sker i enlighet med gällande regler/lagstiftning, om stick-
kontakten har tagits ut ur eluttaget under installationen.
5.7 Extern antenn (CF-EA)
Observera! Den externa antennen installeras om sändningssignalen hindras av en kraftig kon-
struktionsbarriär eller av en metallbarriär, till exempel om masterregulatorn har placerats i ett
metallskåp.
• Ta bort plastlocket från antennuttaget på masterregulatorn (bild 9).
• Anslut den externa antennen (bild 20).
• Placera den externa antennen i lodrät position på den andra sidan av kommunika-
tionsbarriären (för mer information om extern antenn, se CF-EA).
5.8 Flera (2-3) masterregulatorer
Observera! Masterregulatorn 1 bör vara förbunden med den lokala försörjningspumpen.
Det går att ansluta upp till tre masterregulatorer i ett och samma system.
Om du har två eller tre masterregulatorer, ska de anslutas till ett 230 V eluttag som
befinner sig så nära masterregulatorn  att uttaget förser båda masterregulatorerna.
Aktivering av läget Install på masterregulatorn 1 (bild 21)
• Tryck på menyknappen
• Tryck på OK för att aktivera Install. Indikatorn för Install
Aktivering av installation på masterregulatorn 2 eller 3 (bild 21/22)
• Tryck på OK
för att starta installationen till masterregulatorn .
• Indikatorerna för Install
och släcks när installationen har avslutats.
• Flytta masterregulatorn 2 och/eller 3 om nödvändigt. Förbindelsetestet påbörjas
automatiskt vid efterföljande anslutning till ett annat 230 V
eluttag.
• Om masterregulatorn 2 och/eller 3 har egen pump, ska reläerna för pump- och
pannstyrningen konfigureras i överensstämmelse med den
(se avsnitt 6.4).
Observera! Om du sedan vill ta bort masterregulatorn 2 eller 3, måste du först nollställa master-
regulatorn 1 (se avsnitt 7.2).
5.9 Andra systemkomponenter
Observera! Installationsprocessen för andra systemkomponenter för masterregulatorn (rums-
termostater, fjärrkontroll och repeater-enhet, se avsnitt 2) finns beskriven i de medföljande
bruksanvisningarna till respektive systemkomponent. För enskilda installationsprocesser, se de
aktuella bruksanvisningarna.
5.10 Kommunikationstest (förbindelsetest)
Observera! Kommunikationstestet (förbindelsetestet) mellan masterregulatorn och andra sys-
temkomponenter aktiveras från de aktuella systemkomponenterna, som till exempel rumster-
mostater, repeater-enhet och fjärrkontroll.
