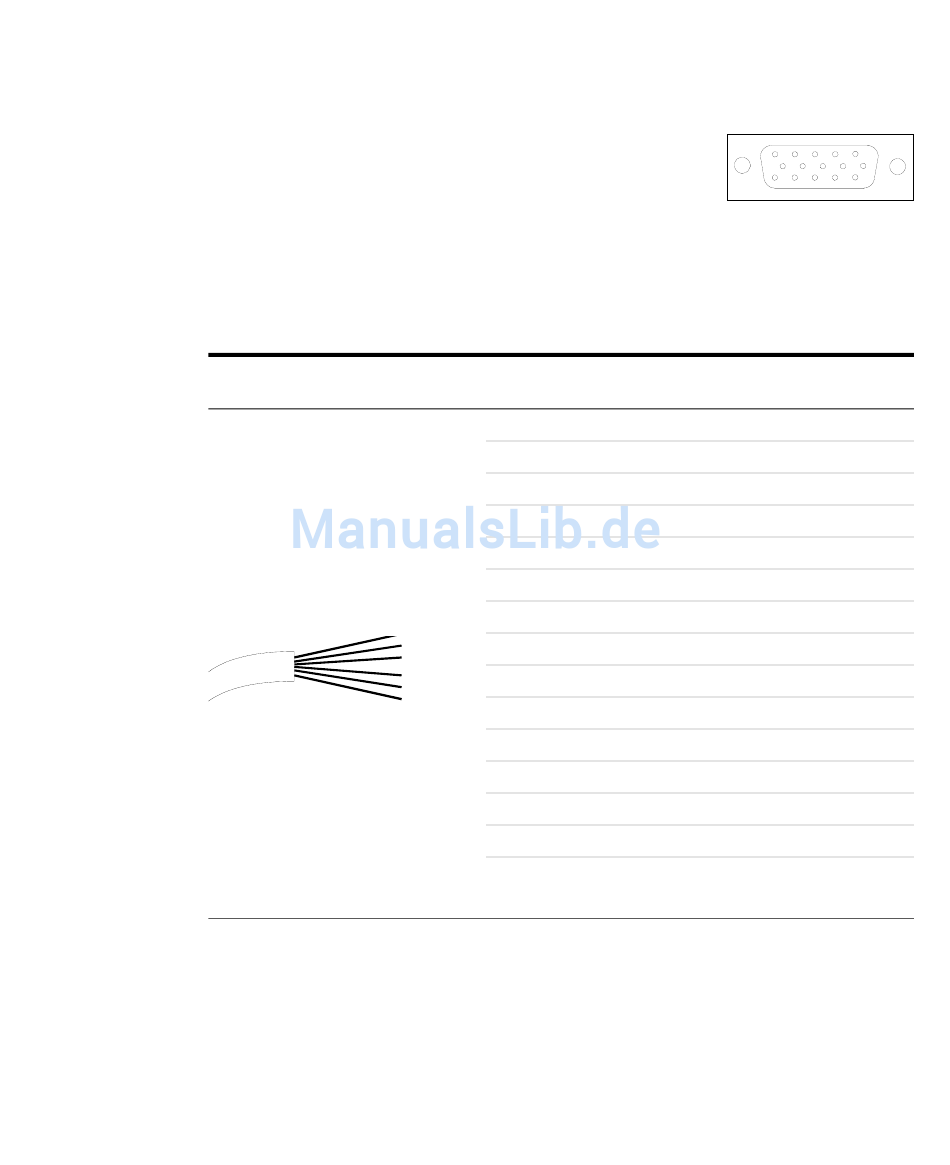

Kabel für externe Kontakte
Dieses Kabel weist auf der einen Seite einen 15-poligen Stecker auf, der mit
der Interface-Platine eines Agilent-Moduls Serie 1100 verbunden werden
kann. Das andere Ende ist zur allgemeinen Verwendung.
Tabelle 79 Von Interface-Platine Serie 1100 zu allgemeinem Anschluss
Anschluss
G1103-61611
Handbuch zum Kapillar-LC-System Serie 1100
Farbe Pol
Agilent 1100
Weiß 1
Braun 2
Grün 3
Gelb 4
Grau 5
Rosa 6
Blau 7
Rot 8
Schwarz 9
Violett 10
Grau/Rosa 11
Rot/Blau 12
Weiß/Grün 13
Braun/Grün 14
Weiß/Gelb 156
Teile und Zubehör 5
5
1
10 6
15 11
Signalbezeichnung
EXT 1
EXT 1
EXT 2
EXT 2
EXT 3
EXT 3
EXT 4
EXT 4
Keine Verbindung
Keine Verbindung
Keine Verbindung
Keine Verbindung
Keine Verbindung
Keine Verbindung
Keine Verbindung
133
